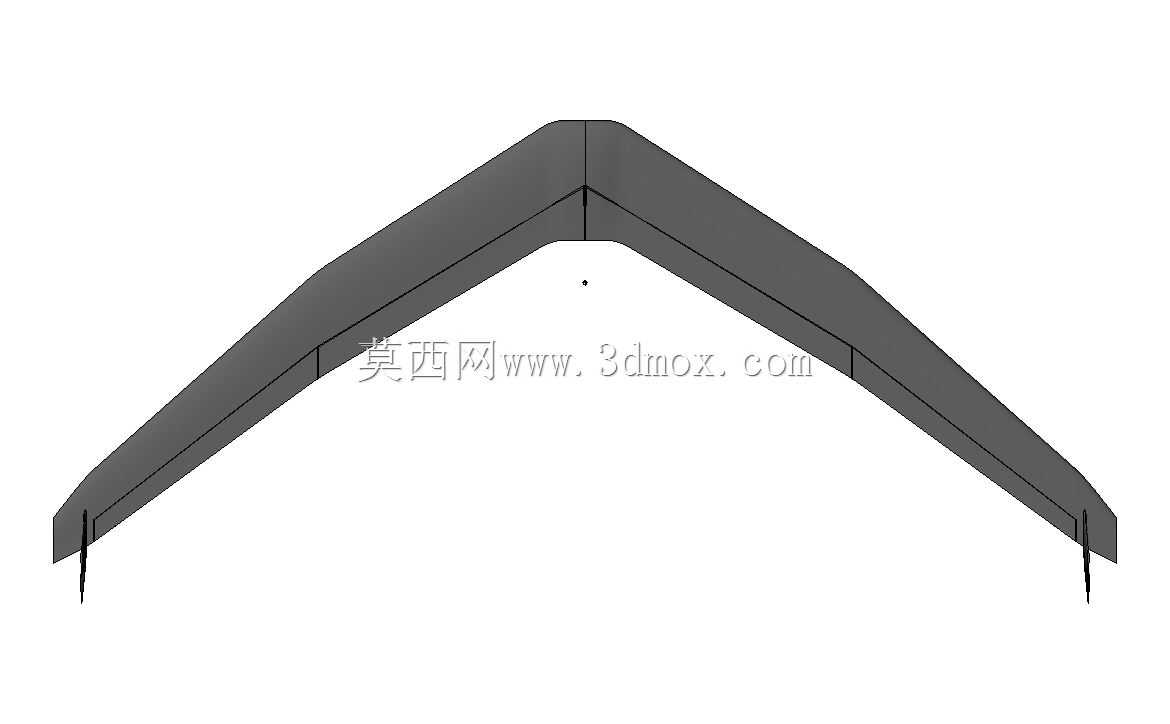

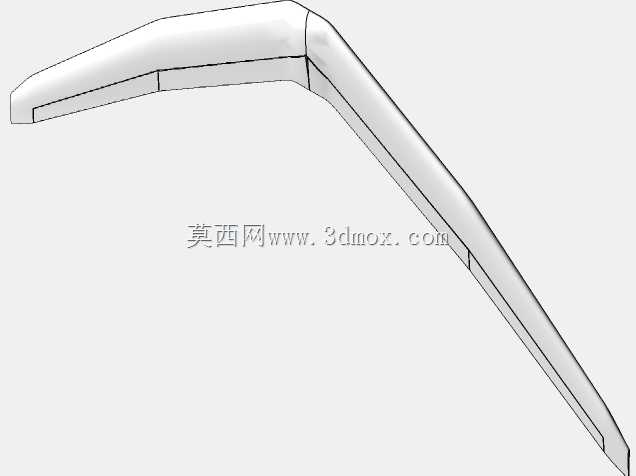

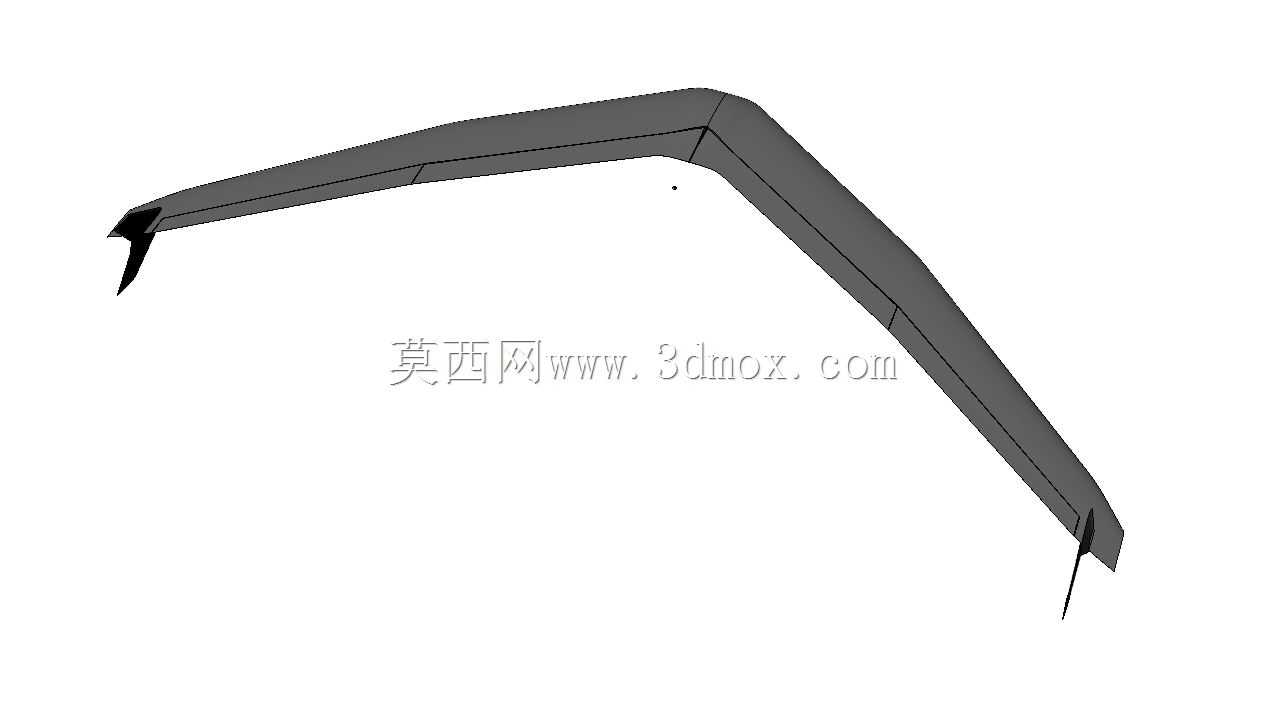

1.5米翼展锐羽无尾手掷滑翔机结构

　　这款无尾飞翼布局的手掷滑翔机，主要面向户外休闲航空运动、青少年航模竞赛训练场景使用，依靠手掷初始动能结合热气流捕捉实现长时留空，无需额外动力系统即可完成滑翔、盘旋等飞行动作。整机翼展设定为1.5米，属于中等尺寸的手掷滑翔机型，既保证了足够的机翼面积获得低翼载荷提升滑翔比，也控制了整体重量便于单人手持投掷，外场携带时无需复杂拆解即可放入常规运动背包。设计上采用无尾飞翼构型，取消了常规布局的水平尾翼与垂直尾翼结构，依靠翼尖两端的端板兼做垂直安定面，配合机翼后缘的控制面实现俯仰与航向操纵，大幅降低了结构重量与飞行阻力。结构设计阶段针对襟翼操纵的敏感性做了多轮迭代，考虑到不同加工条件的落地可行性，给出了两种主流加工路径的适配方案：

　　若具备全数控加工条件，可直接加工成型模具完成机翼的中空一体成型，获得更高的结构强度与表面精度；若采用轻木加泡沫的手工/半手工加工方案，可将襟翼与升降副翼部分从竞赛级轻木板材上CNC切削成型，机翼主体采用碾磨泡沫芯材搭配真空袋压工艺成型，在机翼上加装电子设备与播槽结构时，需要对泡沫芯材对应位置做局部加强处理，避免受力后出现结构凹陷或变形。操纵系统适配常规4.7g规格的微型舵机，所有控制面均采用该级别舵机驱动即可满足舵面力矩需求，整机重心位置需要在装配完成后做实际试飞调整，相关重心参考范围已在三维模型中做了标注，装配时可先按照参考位置固定电池与接收机等电子设备，再通过手掷试飞微调重心位置，直到获得稳定的滑翔姿态。

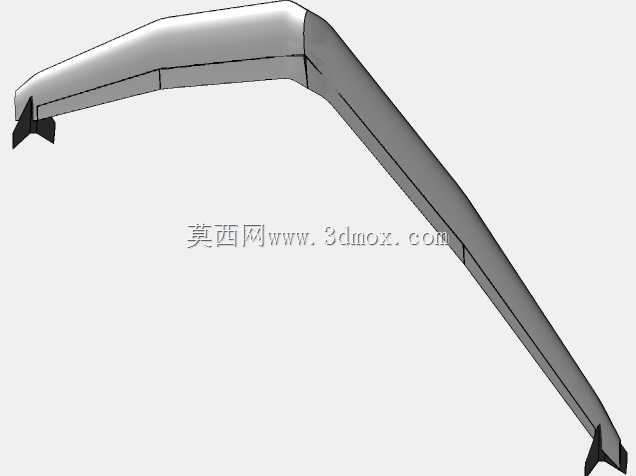

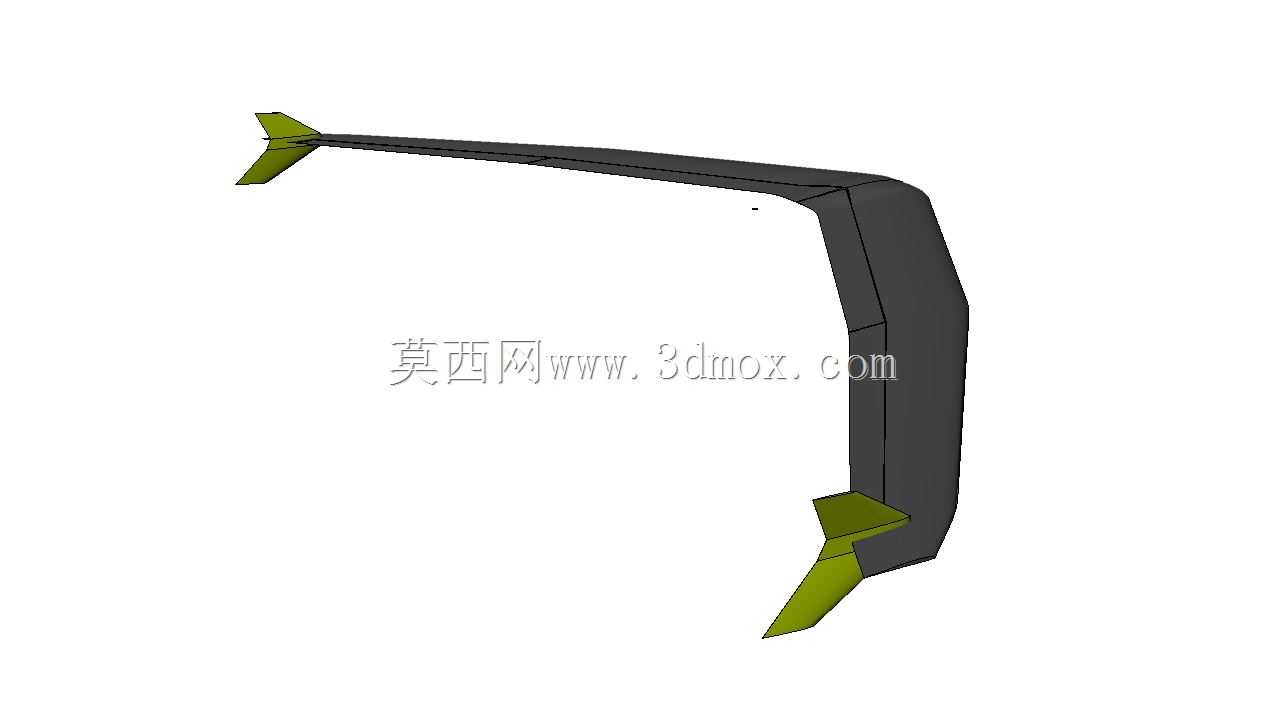

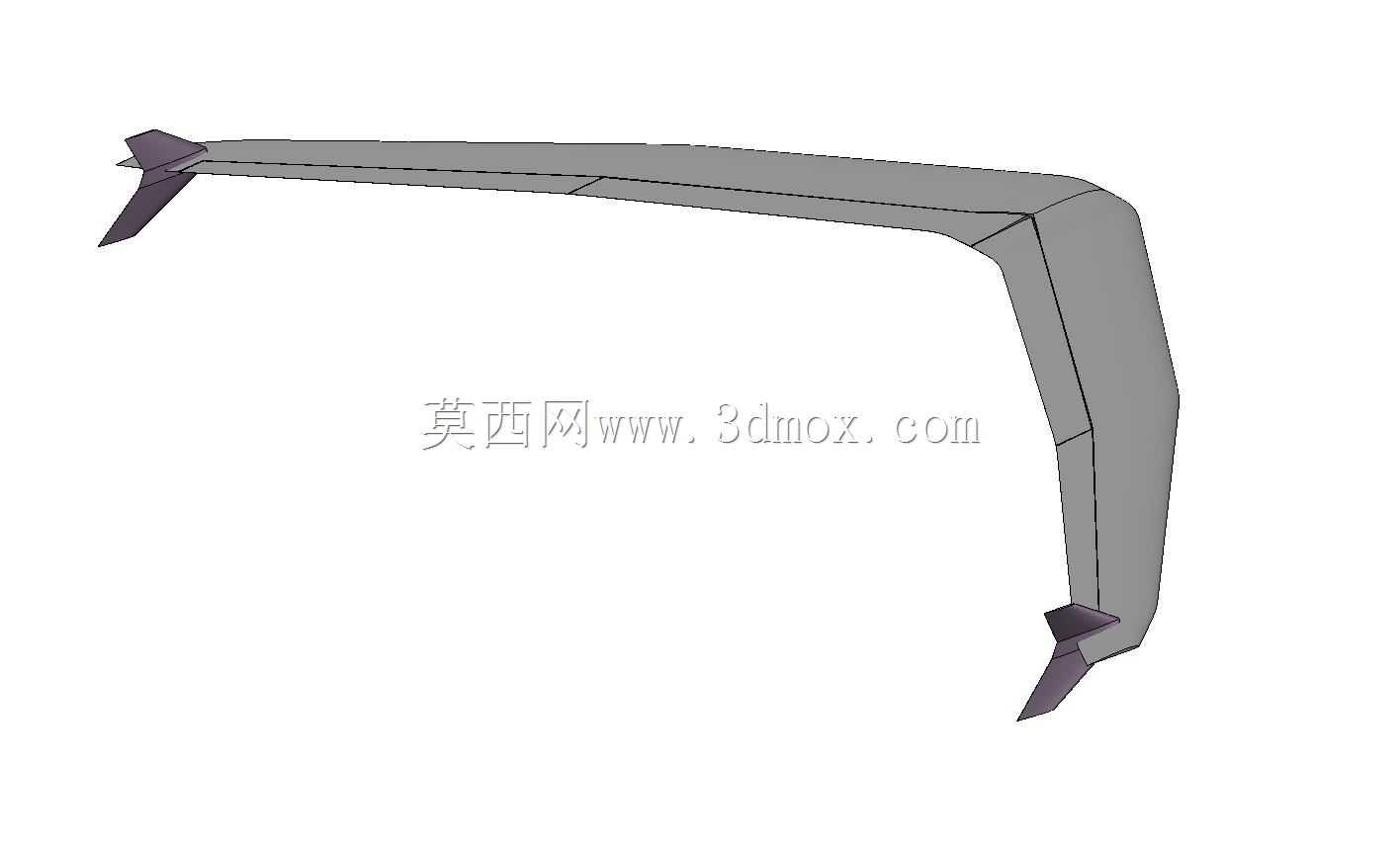

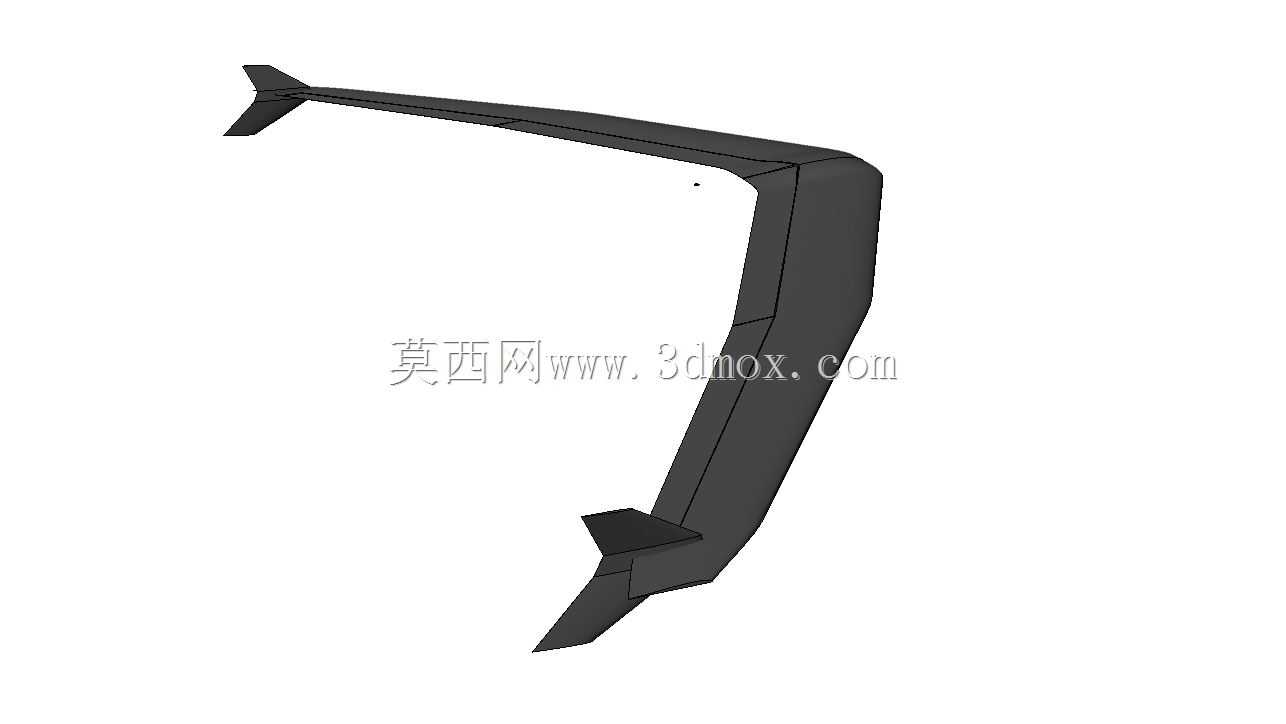

　　机翼翼型采用低雷诺数下高升阻比的层流翼型，翼尖做了切尖与上反处理，既能够降低翼尖涡流诱导阻力，也提升了飞翼布局的航向稳定性，避免无尾布局常见的荷兰滚问题。翼尖端板的角度与面积经过反复调整，在保证垂直安定效果的同时不会带来过多的附加阻力，端板与机翼主体采用插接式连接，便于外场损坏后快速更换。
