三角结构示踪脉冲装置三维结构设计

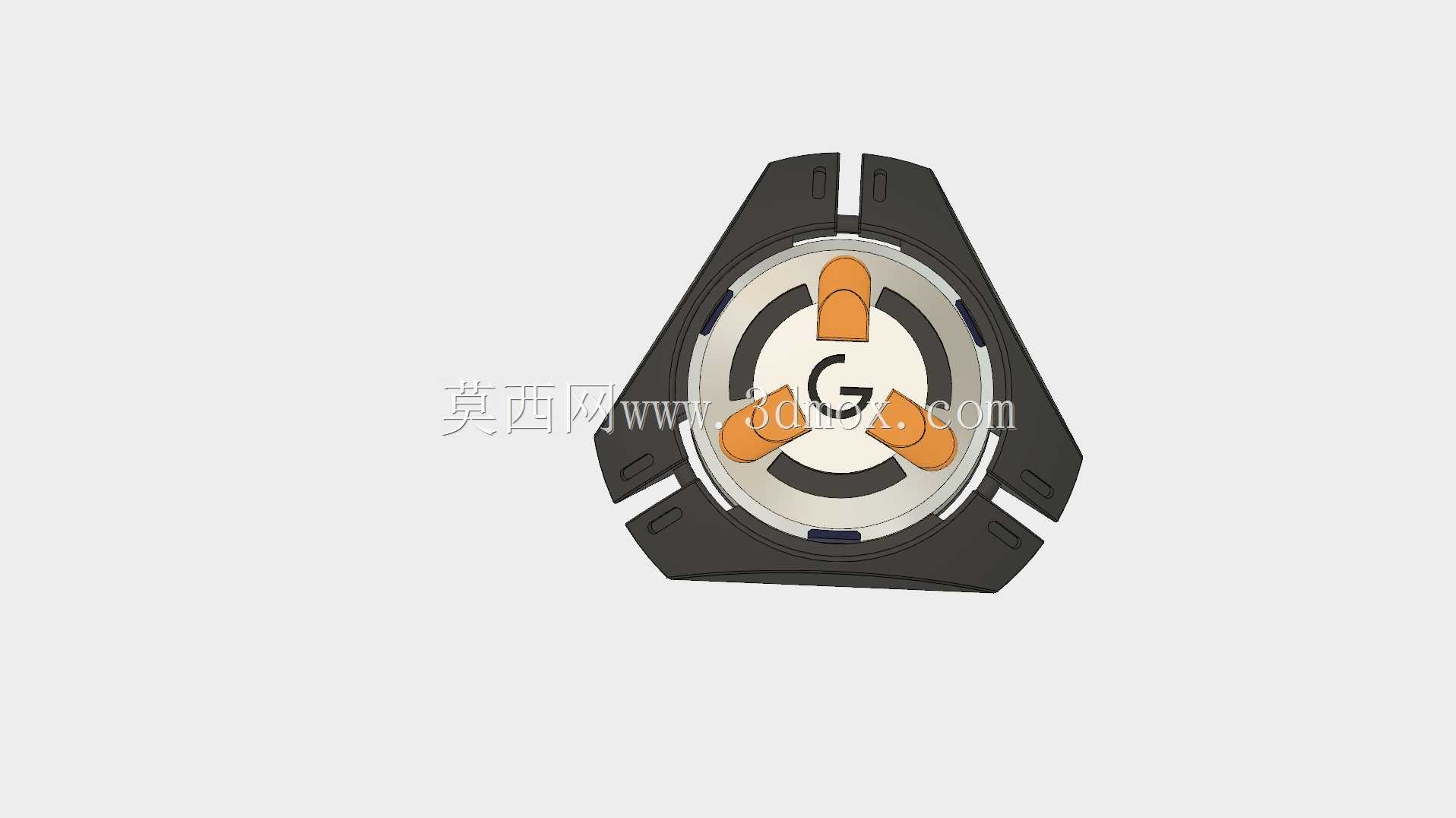

　　这款三角构型的示踪脉冲装置，在结构设计上充分考虑了便携布设与快速触发的实际使用需求，整体采用等边三角形的外壳轮廓，三个边角处预留的开槽结构，既可以作为手持施力的防滑卡位，也能适配不同挂载场景下的绑带、卡扣固定需求，无需额外设计专用安装支架即可完成在装备、墙体、管道表面的快速固定，外壳边缘做了小尺寸的倒角过渡，避免尖锐边角在携带过程中勾挂织物或划伤操作人员。装置核心的触发组件采用中心对称布局，三个橙色的触发拨片沿中心圆周等角度分布，任意一个拨片受到设定阈值的按压力度即可触发内部脉冲信号发射模块，这种多方位触发设计能够避免单一触发点被遮挡、卡滞导致的功能失效，适配不同角度的碰撞、接触触发场景，中心区域的标识区域做了下沉式设计，

　　表面可粘贴功能标识或状态指示贴，不会因为日常摩擦导致标识磨损脱落。内部腔体的分层设计将信号发射模块、供电模块、触发结构做了物理分隔，触发拨片下方对应设置独立的微动开关，每个开关的触发行程控制在1.5mm左右，既保证触发的灵敏度，也避免轻微晃动导致的误触发，外壳与内部机芯的配合采用卡扣加定位柱的连接方式，三个边角处的定位柱能够保证上下壳体装配时的同轴度，装配间隙控制在0.2mm以内，既满足日常防尘需求，也不需要额外螺丝固定即可完成壳体的扣合，后期拆解维护时只需沿边角开槽处撬动即可分离壳体，不会对壳体结构造成不可逆损伤。从安装边界来看，装置整体厚度控制在30mm以内，三角形外接圆直径为120mm，能够适配绝大多数战术挂载位的尺寸要求，

　　外壳背面预留的通用挂点可以兼容标准的快拆卡扣，不需要额外改造即可挂载到常规装具的挂载板上，触发拨片的凸起高度控制在5mm，既保证接触时能够有效受力触发，也不会因为凸起过高在携带过程中被意外挤压触发。在实际应用场景中，这类示踪脉冲装置可用于区域定位标记、信号示踪、场景模拟训练等多个领域，结构设计上没有冗余的外露部件，整体外壳采用高强度工程塑料的构型设计，能够承受日常携带过程中的磕碰、挤压，内部模块的安装位都设置了对应的减震筋位，即使从1.5米高度跌落至硬质地面，也不会出现内部模块移位、触发结构卡滞的问题。
