军团要塞补给点主题ATX机箱改造结构

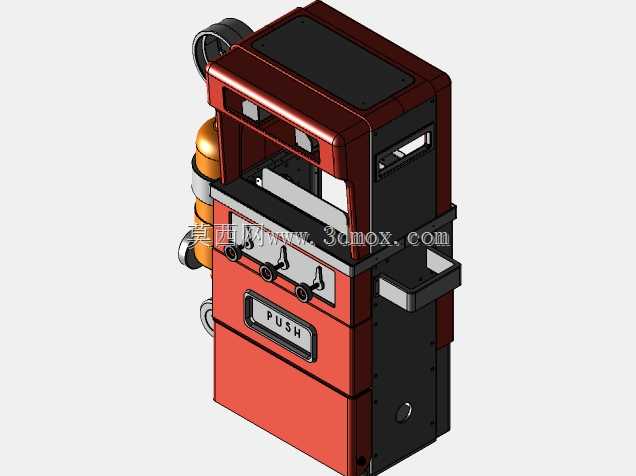

　　该结构以游戏场景中的补给设备为外观原型，将标准ATX台式计算机的内部安装空间整合进复古工业柜体之中，适用于主题电竞主机、线下体验区展示设备、游戏门店陈列装置以及个性化工作站外壳设计。整体方案并不是单纯的外观摆件，而是围绕真实主板、电源、显卡、存储设备和散热风道进行空间规划，使外部造型保留压力表、储气瓶、弧形刻度表盘、旋钮和招牌灯箱等识别元素，同时内部仍满足常规台式硬件的装配、维护和散热要求。

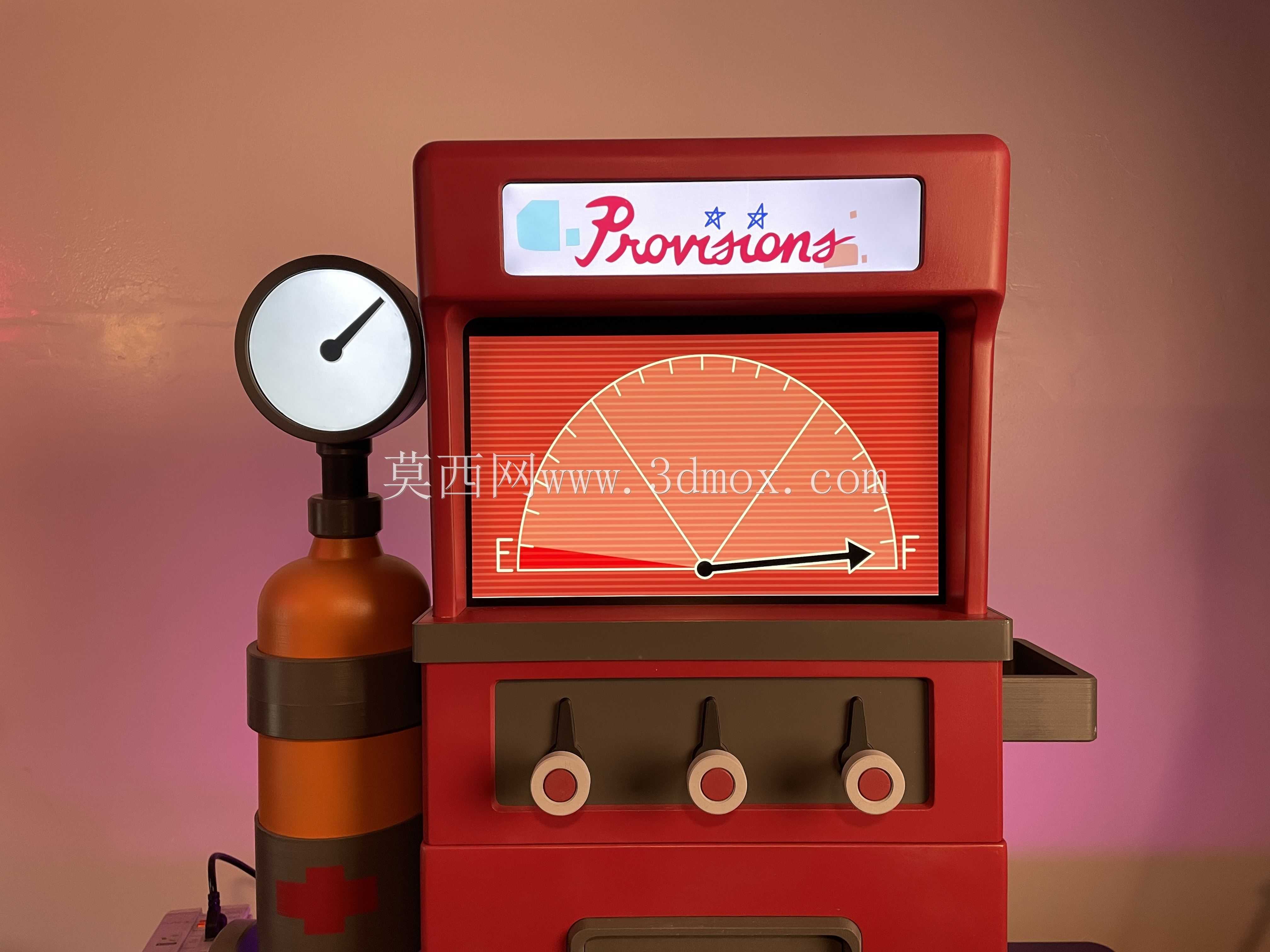

　　从实际使用场景看，这类机箱更强调桌面展示与硬件承载的结合。设备正面的大尺寸弧形表盘区域可作为视觉中心，背后预留显示面板或装饰灯效安装位；顶部招牌区域采用独立框体，适合布置发光标识，也可拆分为前面板上盖模块，便于后期维护。左侧气瓶与压力表组合并不参与主机承重，主要承担外形还原和侧面轮廓塑造功能，建模时需要将其作为外挂组件处理，与主箱体之间保留固定孔位和避让间隙，避免干涉主板托盘、侧板拆装以及线缆走向。

　　主箱体内部按ATX主板安装边界进行布局。结构设计时优先确定主板托盘平面、电源仓位置、显卡长度方向和CPU散热器高度，再向外包裹复古外壳。柜体前面的三个旋钮位于下部操作区，背后应设置足够的沉台深度，防止旋钮轴件与硬盘架、风扇支架或前面板线材发生冲突。旋钮可作为装饰件，也可扩展为风量、灯光或电源开关控制件，但无论采用哪种方案，都需要在面板背面预留安装柱、定位孔和手拧维护空间。

　　外形尺寸方面，整体宽度由左侧气瓶组件、中央主机箱和右侧小托盘共同决定，高度则受顶部招牌、压力表和底部支脚限制。建模过程中应先建立硬件包络体：主板区域按标准ATX板型预留矩形边界，电源位置保留独立仓体，显卡侧留出横向插拔空间，CPU散热区保留向上高度余量。外壳包覆件不能直接贴着硬件包络建立，需要在主板背面、电源周围和显卡前方留出走线与通风间隙。对于展示用途较强的装置，前面板可采用半封闭造型，但底部、背部或侧板必须设置可开启结构，否则硬件安装和后期清灰会非常困难。

　　安装边界的重点集中在三处。第一是左侧气瓶组件，它通过支架与箱体连接，支架接触面应分散到侧板加强筋或框架立柱上，不能只固定在薄外罩上；气瓶底部需要增加承托结构，防止整机搬运时产生扭转力矩。第二是顶部招牌灯箱，灯箱面板、背板和内部光源应做成模块化组件，四角设置螺钉孔或卡扣槽，方便单独拆卸。第三是正面弧形表盘，其曲面造型与内部风扇位距离较近，设计时需要确认风扇厚度、防尘网、灯板和装饰玻璃的叠加尺寸，避免出现外观面装配后压迫风扇叶轮的问题。

　　散热思路上，复古外壳容易形成封闭热腔，因此不能只依赖外观开孔。较合理的方式是在表盘后方、底部旋钮区附近或背板位置设置隐藏式进排风通道，使气流能够穿过显卡和CPU散热器区域。电源仓宜与主舱体做一定分隔，减少电源吸入热空气。若内部使用高功耗显卡，侧板应保留通风孔或可拆卸网板，外观上可通过深色格栅、旧化涂装和横向百叶结构弱化开孔痕迹。

　　结构分件可按主框架、前面板、顶部灯箱、左侧气瓶、压力表、旋钮组件、右侧托盘和背部维护门展开。主框架承担主板、电源和侧板载荷，建议采用折弯钣金或框架加强筋思路建模；外观件可使用较薄的包覆结构，但在螺钉柱、铰链、把手和支脚位置需要局部加厚。压力表通过竖直支架连接到气瓶顶部，表盘中心高度较高，搬运时属于易碰件，应在接口处设置可拆卸连接，便于包装运输。右侧小托盘可作为道具装饰，也可放置无线接收器、小型工具或USB扩展设备，但其根部需要与主框架连接，不能仅固定在侧罩板上。

　　从三维建模角度看，该作品适合采用先内后外的设计流程：先布置主板、电源、显卡、散热器和线缆包络，再确定外壳分件；先完成主箱体承重框架，再添加招牌、气瓶、压力表和旋钮等视觉零件。曲面部分集中在表盘、气瓶和压力表边缘，规则柜体部分则应保持平直壁厚与清晰装配关系。这样处理既能保证主题外观完整，又能让模型具备真实加工、装配和硬件兼容的参考价值。
