守望先锋士兵76生物发射器道具结构

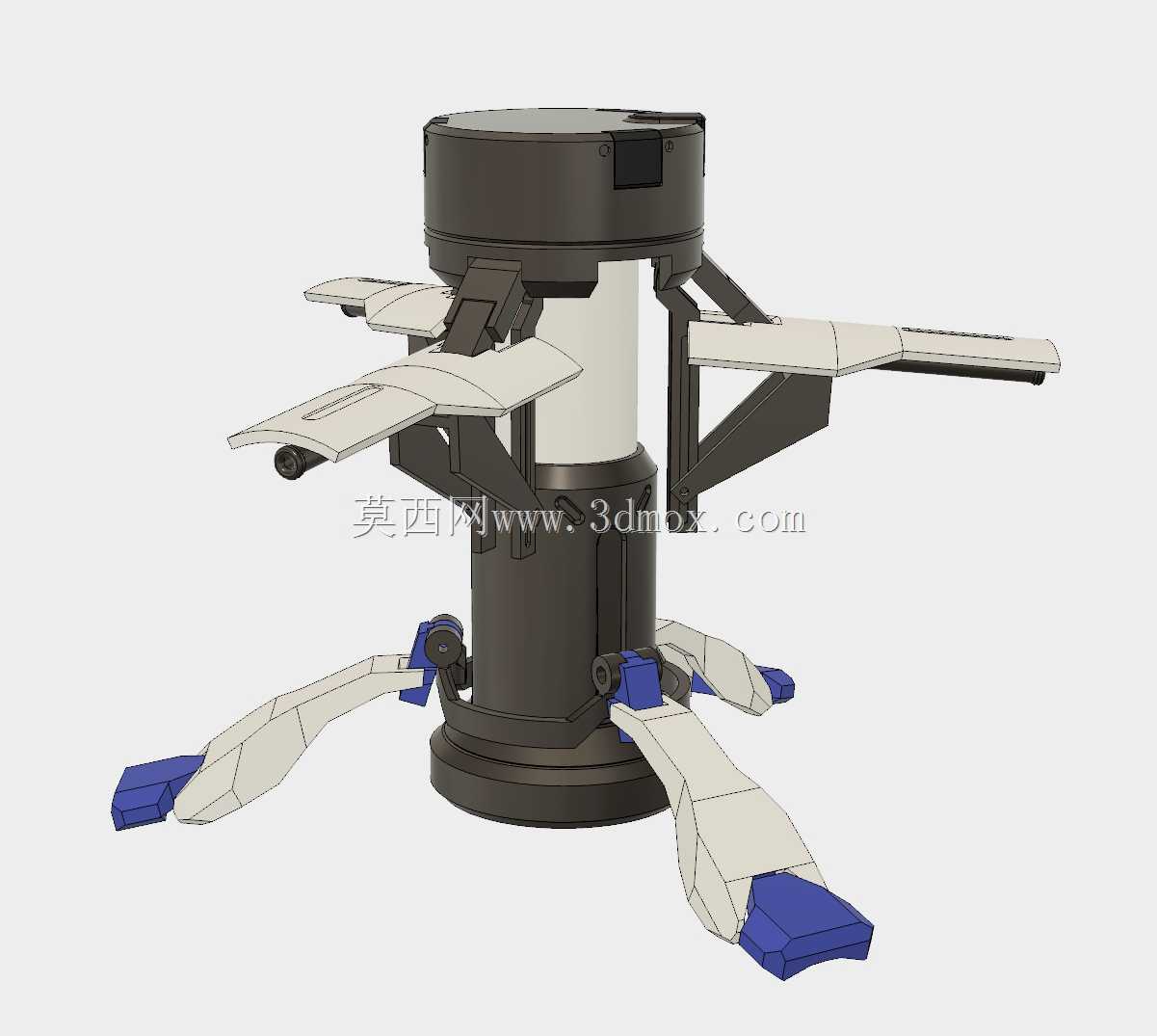

　　该道具结构还原自科幻射击类IP中的辅助型战术装备，核心功能定位为战场范围内的群体生命恢复投放装置，在实景cosplay展示、主题展馆陈设、游戏衍生周边制作等场景中具备较高的还原参考价值。整体结构采用上下分层的柱式承载设计，底部为直径较大的圆形配重基座，可直接放置于平整台面无需额外固定，基座向上延伸出圆柱形主承载舱，主舱中段设置周向均布的三组支撑翼结构，翼面采用平直薄板造型，通过铰接支座与主舱连接，可实现小角度的开合调整，满足不同展示姿态的调整需求。主舱上部为圆柱形功能舱段，顶部设置封闭端盖，端盖侧面预留小型矩形嵌装槽，可适配标识贴片或功能指示灯的嵌入安装。下部支撑脚同样采用周向三等分布局，每支支撑脚由两段式铰接结构组成，

　　末端为蓝色耐磨端块，接触地面时可分散整体载荷，避免放置过程中出现滑移或倾覆。设计过程中优先考虑了3D打印制作的工艺适配性，所有外露棱边均做了0.3-0.5mm的圆角过渡处理，避免打印过程中出现翘边或应力集中断裂问题，各铰接位置预留了0.2mm的装配间隙，无需二次打磨即可实现顺畅转动。整体装配完成后总高度控制在180mm左右，最大展开直径约260mm，收纳状态下翼面收拢后直径可缩小至120mm，适配常规展示柜的层板放置空间。结构拆分时将主舱拆分为上下两个独立壳体，支撑翼与支撑脚均设计为可插拔式连接结构，既方便打印过程中减少支撑材料的使用，也便于后期对局部破损部件进行单独替换。表面分色区域做了明确的结构分界，

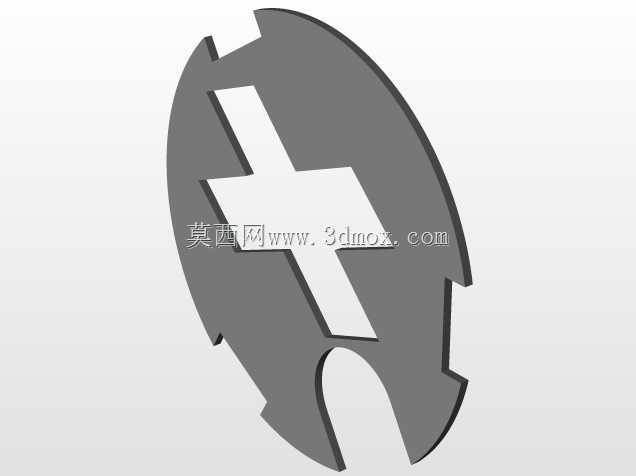

　　不同配色的部件之间采用止口定位，喷涂上色时无需额外做遮罩处理即可获得清晰的分色边界，大幅降低后期制作的工时成本。支撑翼的铰接轴采用隐藏式设计，从结构外侧看不到轴体外露，最大程度还原原作道具的外观完整性，下部支撑脚的铰接位置设置了阻尼卡槽，调整到指定角度后可保持姿态固定，不会因为自重出现下垂移位。主舱内部预留了中空腔体，可根据展示需求加装小型发光模块或音效模块，腔体内部设置了十字形安装筋位，可直接固定常规尺寸的纽扣电池盒与控制电路板，无需额外制作安装支架。
