紧凑型工业碎纸粉碎设备结构设计

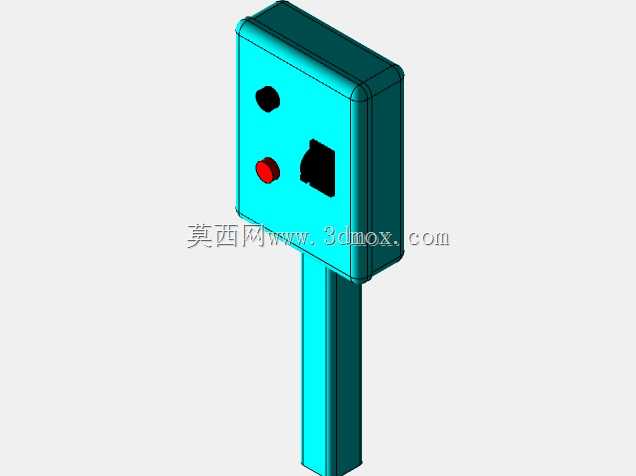

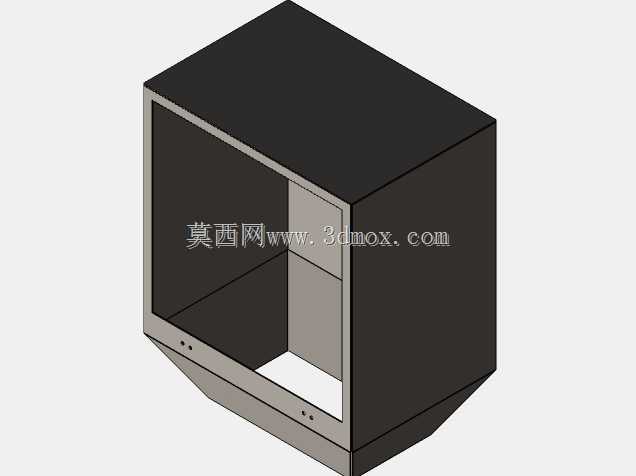

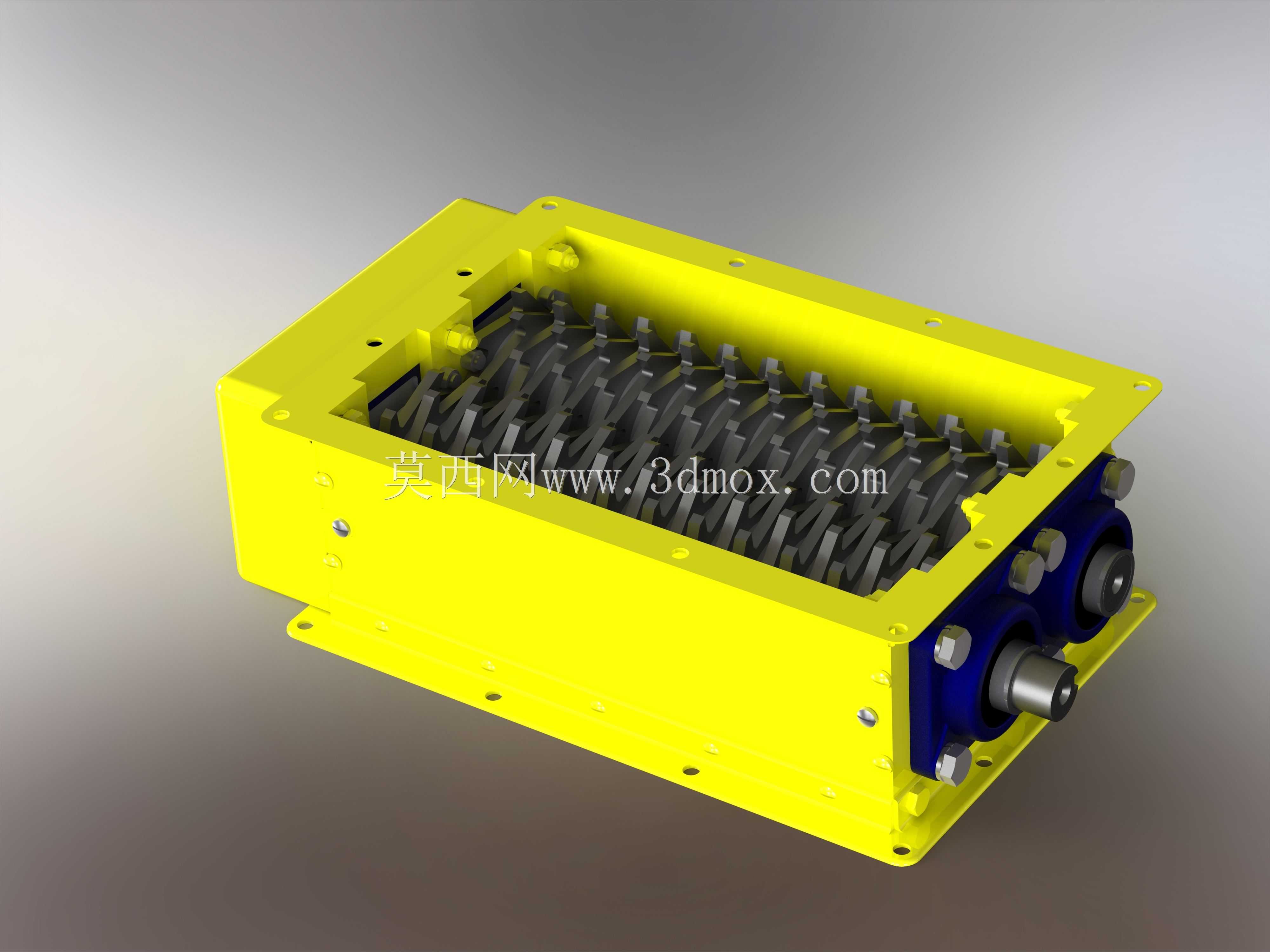

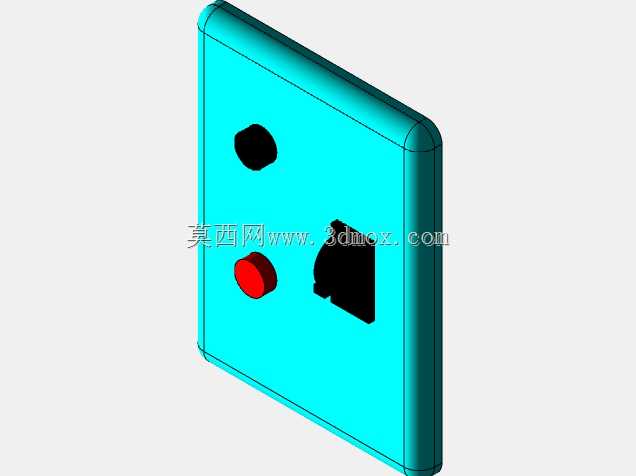

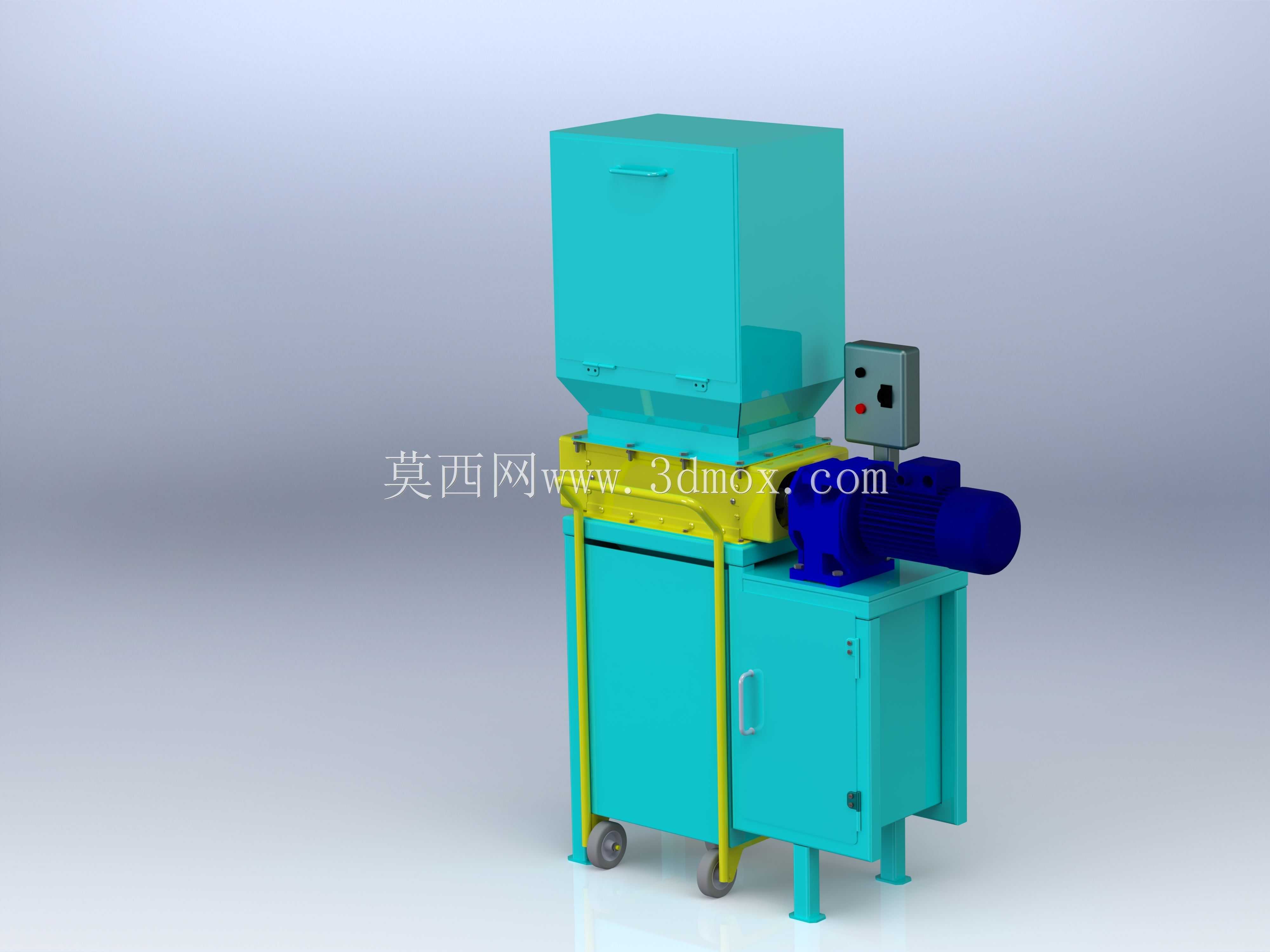

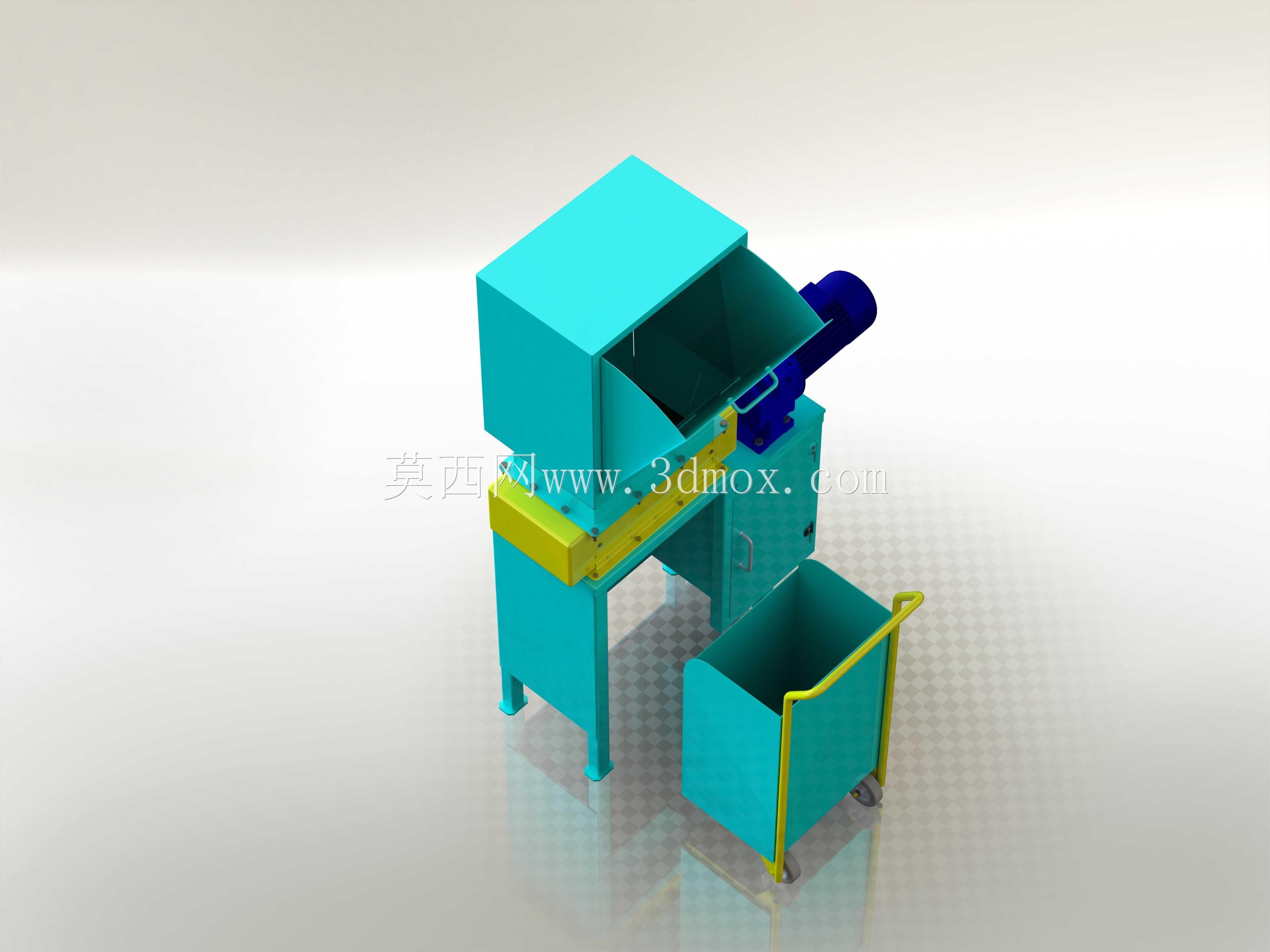

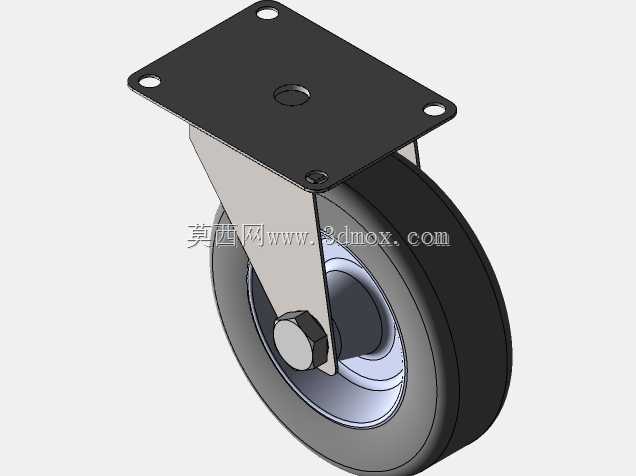

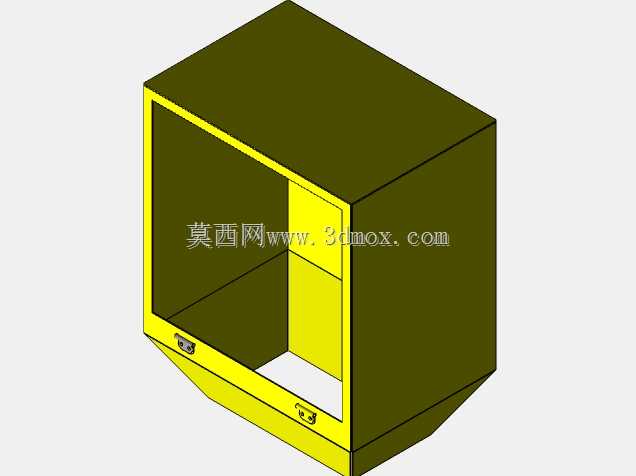

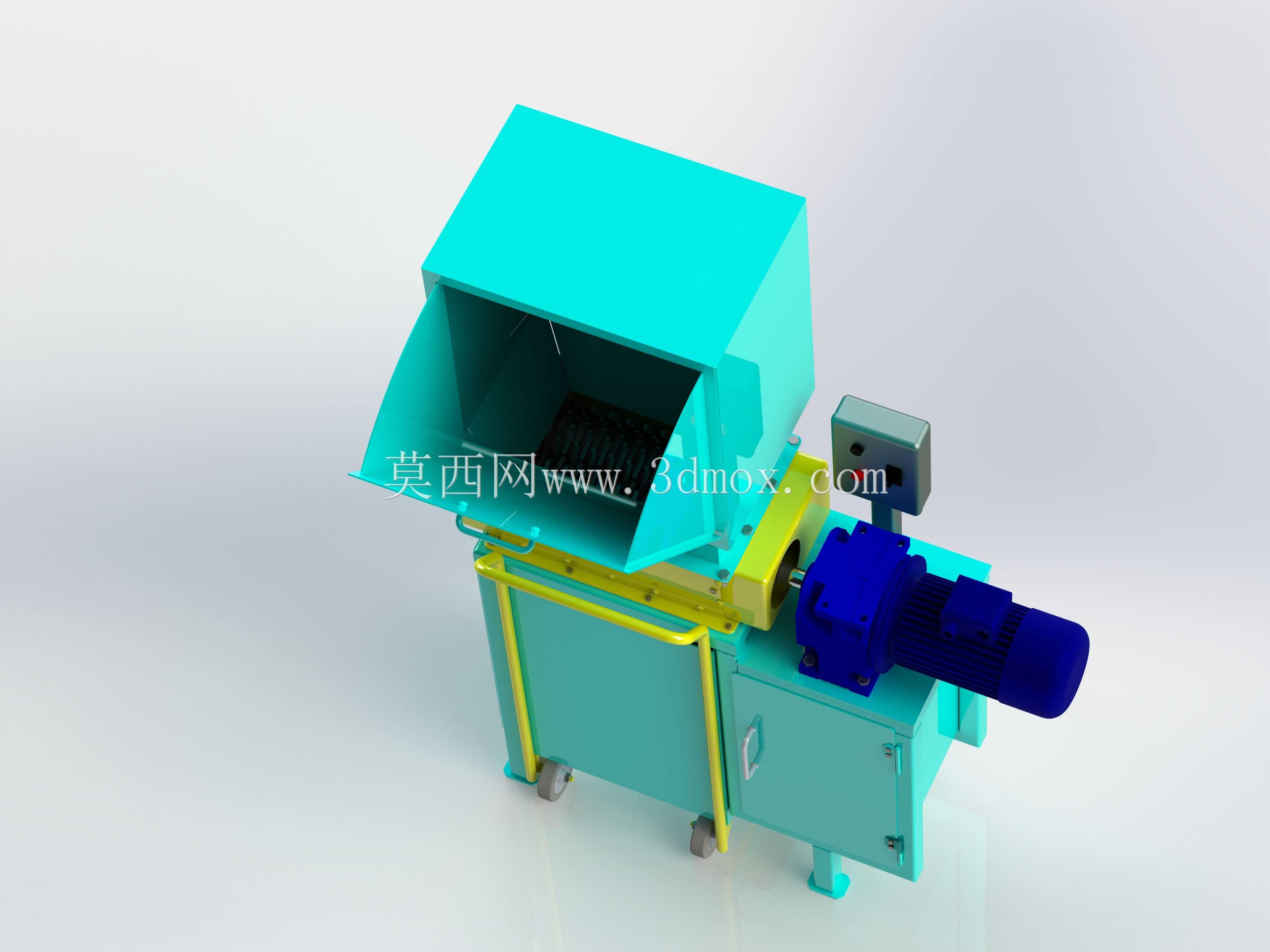

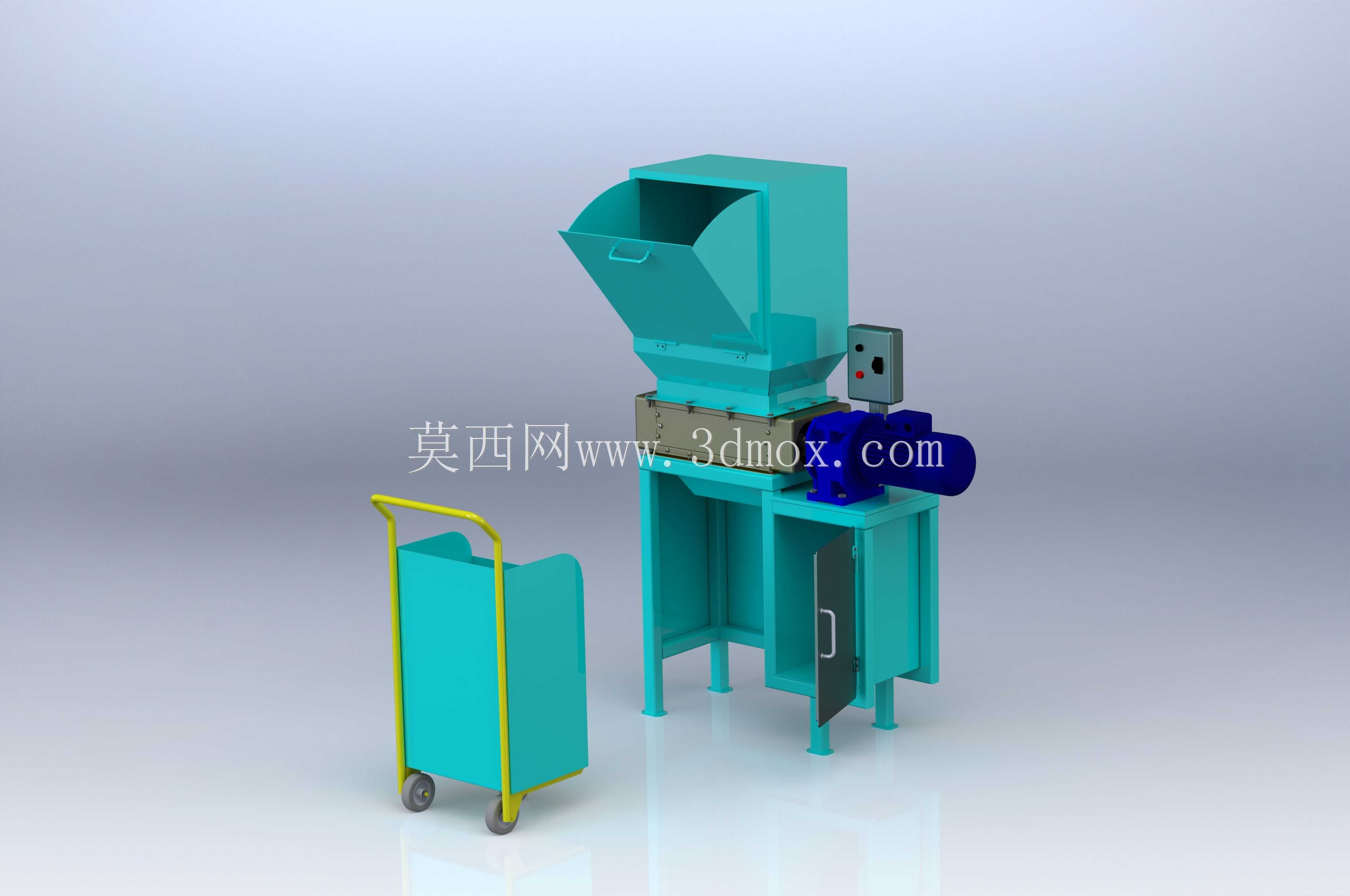

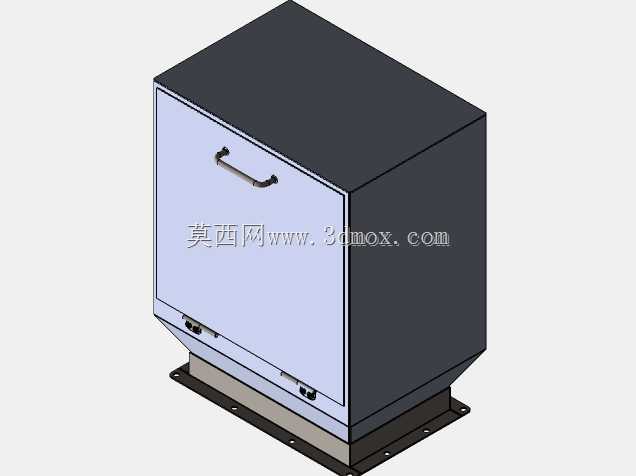

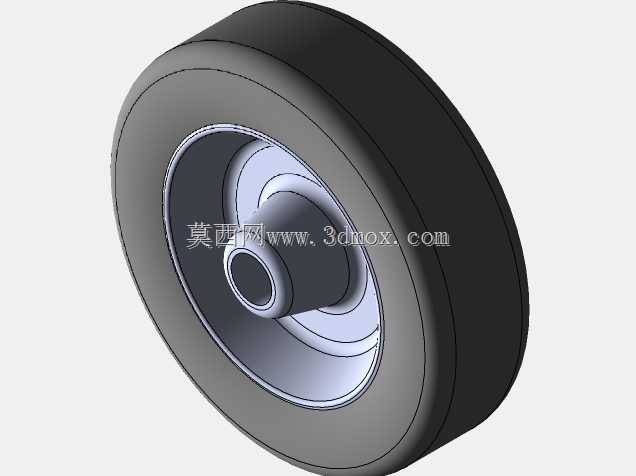

　　该设备主要面向中小型生产车间、办公集中区、小型木材加工点的固废细碎场景，可处理以纸、木材为基底的常见废弃物料，同时适配硬度较低的铝屑、普通工程塑料边角料的破碎作业，解决常规小型碎纸机无法处理硬质废料、大型破碎设备占地过大适配性差的痛点。从结构布局来看，整机采用上下分层的紧凑式设计，上部为大容积进料储料仓，仓体做倾斜导料结构设计，无需持续人工推料即可依靠物料自重持续向破碎腔喂料，避免了小型破碎设备频繁填料、喂料卡顿的常见问题；中部为核心破碎腔与传动连接段，搭配侧装式电控盒，电控盒布置在设备操作侧的斜上方位置，操作时无需弯腰即可完成启停控制，同时避开进料飞溅区域，提升操作安全性。下部为一体式机架与储料柜体，机架一侧配置带刹车的万向脚轮，

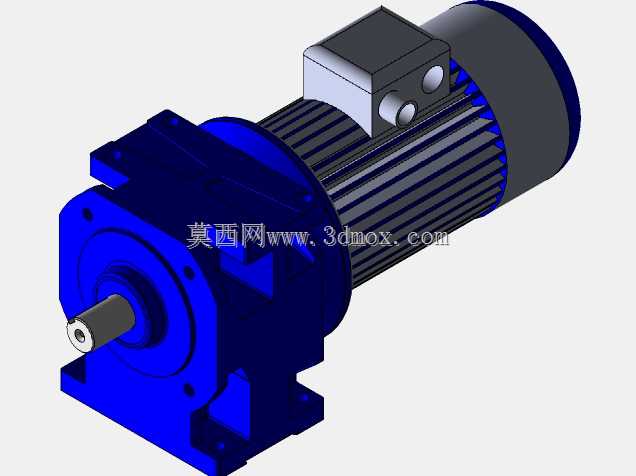

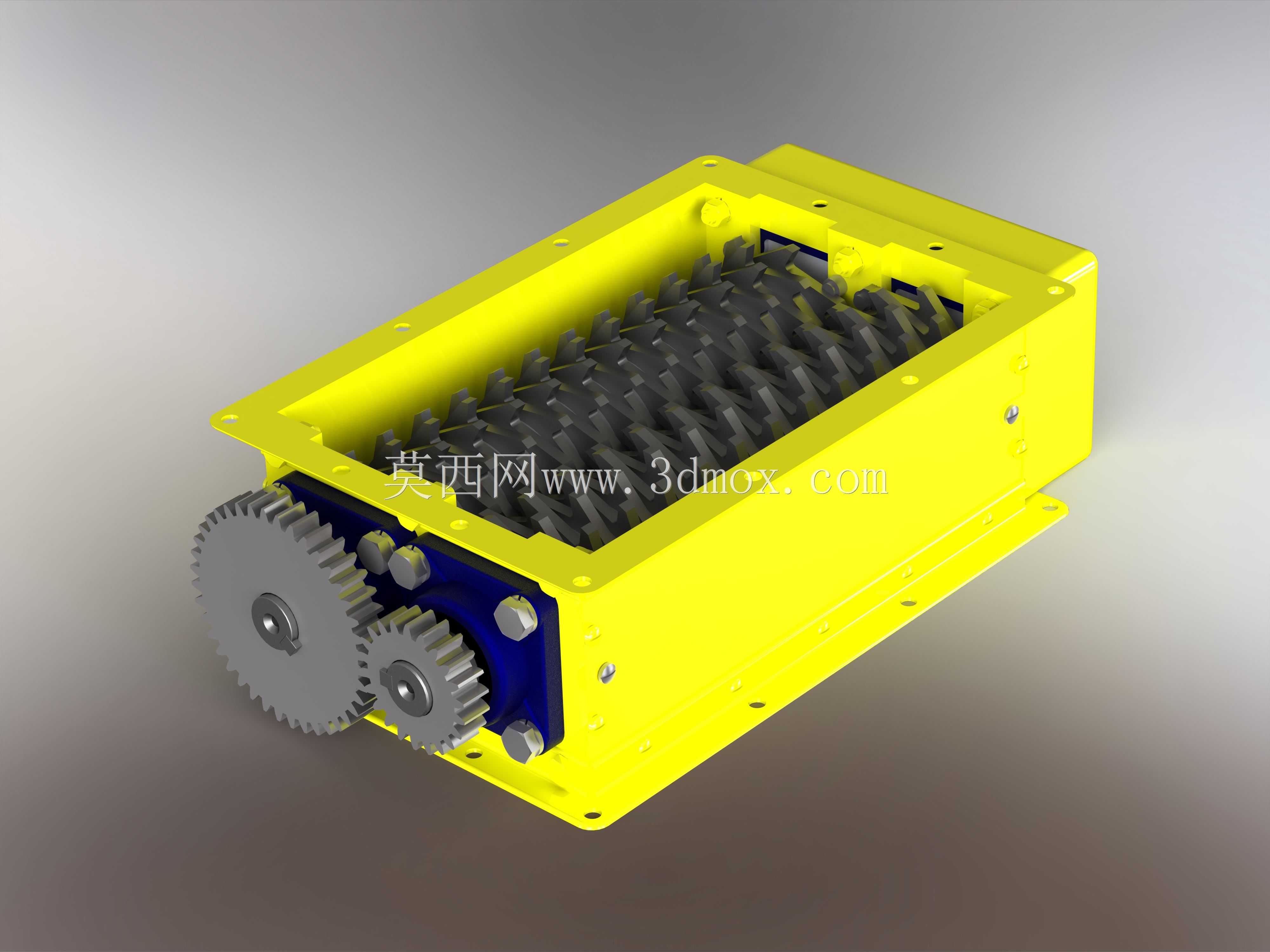

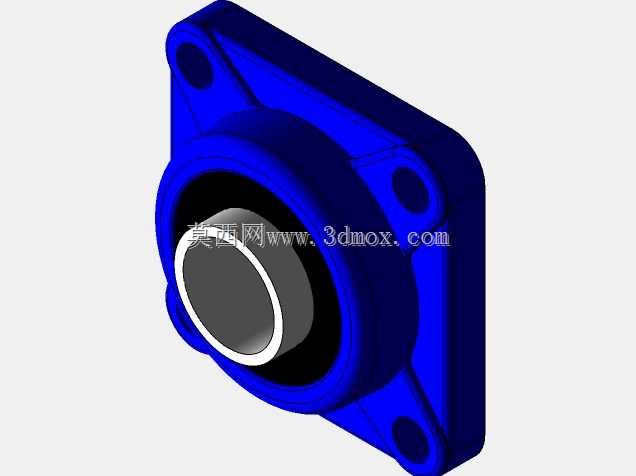

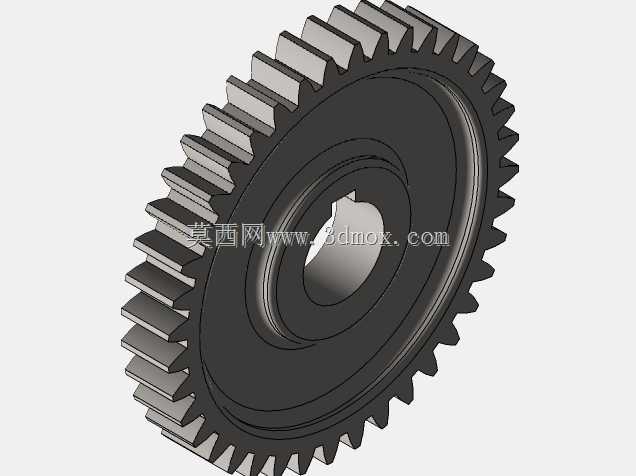

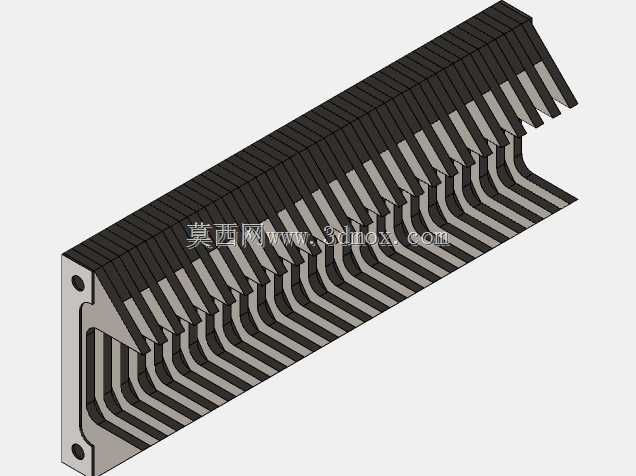

　　另一侧为固定支撑脚，既可以满足短距离转场移动的需求，放置到位后固定支撑脚可避免设备运行时的晃动偏移，柜体内部可收纳破碎后的成品料，柜门做内嵌式把手设计，避免外凸构件剐蹭过往人员，整体外形控制在小型工位设备的安装边界内，占地仅相当于常规中型文件柜的一半面积，无需额外做地基固定，放置在平整硬化地面即可投入使用。设计阶段针对破碎辊的传动结构做了载荷匹配，驱动端采用直连式传动布局，减少皮带传动带来的动力损耗与维护点，破碎腔的壳体做加厚加强处理，应对硬质物料破碎时的冲击载荷，避免长期使用出现壳体变形。整机的管线全部做内藏式布置，外部无裸露走线，既适配车间多尘的使用环境，也减少管线被物料剐蹭破损的风险。进料仓顶部配置可开合的防尘盖板，

　　破碎作业时盖板闭合可避免细碎物料飞溅，填料时翻开即可完成批量喂料，适配单次10-20kg的批量废料处理需求，破碎后的物料粒度均匀，可直接作为回收原料打包处理，无需二次破碎工序。设备的维护点全部集中在操作侧，日常检查、易损件更换无需拆解主体结构，可大幅降低后期运维的时间成本，对于日处理废料量在50-100kg的场景适配性极强，既可以作为车间边角料处理的定点设备，也可作为集中办公区域涉密文件、废弃纸质资料的销毁设备使用，结构设计上充分兼顾了移动灵活性、运行稳定性与操作便捷性，没有冗余的装饰结构，所有外部构件都服务于功能需求。
