工业级挤压造粒生产设备结构设计

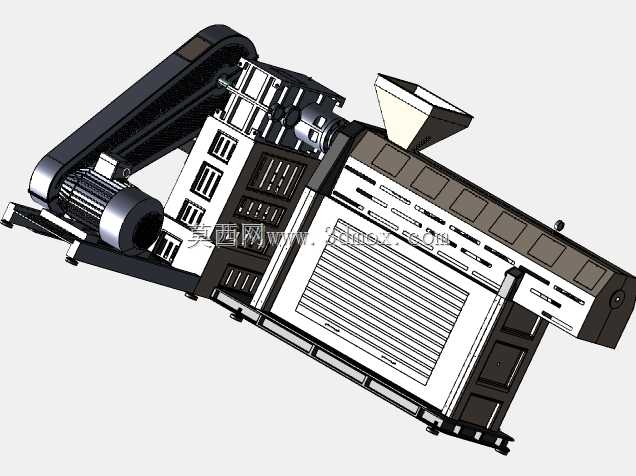

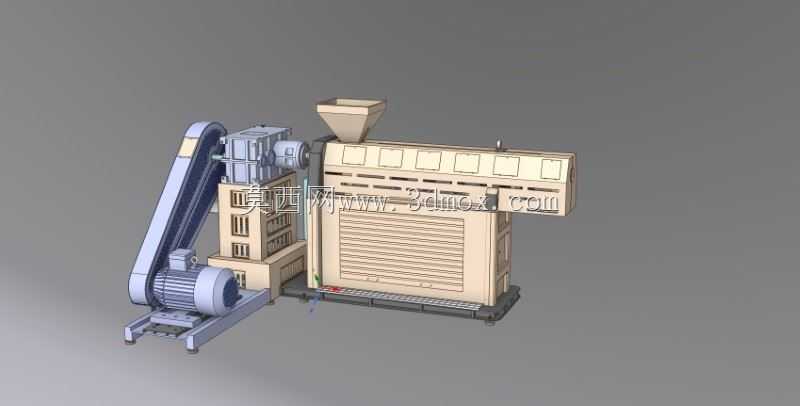

　　这套挤压造粒设备的三维结构，完整还原了量产线造粒工段的核心配置，从进料到出料的全链路结构都做了实体化建模，没有做简化省略，对做同类设备改型、产线布局的工程师来说参考性很强。先从实际应用场景说，这类设备主要用在橡塑改性、生物质颗粒制备、化工粉料造粒、再生料回收造粒的生产环节，是把熔融态或者混炼后的条状物料切制成均匀颗粒的核心工段设备，不同的物料配方只需要调整模头孔径、切粒转速、喂料速率就能适配，不需要改动主体机架结构。设备的左侧是独立的驱动与喂料输送单元，采用斜置皮带传动结构，把电机的动力传递给挤压螺杆，这种布局的好处是电机的安装位置更低，整机动载重心下移，运行时的振动幅度比同轴直连结构小很多，而且皮带传动本身有过载缓冲的作用，

　　一旦进料段卡入硬质异物，皮带会先打滑，不会直接打坏螺杆或者减速箱齿轮。喂料斗设置在挤压筒体的上方靠进料端位置，斗体做了扩口设计，上宽下窄的溜料角度刚好匹配颗粒原料或者熔融料坯的滑落角，不会出现架桥堵料的情况，斗体和筒体的连接法兰做了快拆卡扣结构，日常清理换料的时候不需要拆螺栓，直接掀开卡扣就能把料斗取下清理残料。中间的挤压筒体是整台设备的核心工作段，筒体外侧做了分段式的散热肋板，每一段肋板对应一个独立的温控区间，因为物料在挤压输送过程中会因为螺杆剪切、外加热的作用升温，不同区段需要的温度不一样，肋板结构既可以增加散热面积，也能给加热圈或者冷却水路预留安装空间，筒体侧面开了多个观察检修口，平时生产的时候用盖板封上，需要检查螺杆磨损、

　　清理糊料的时候不用把整段筒体拆开，打开对应位置的盖板就能操作。筒体的端部是挤出模头位置，模头的出料孔按环形阵列排布，保证每一条料条的出料压力一致，切粒装置紧贴模头端面，把挤出的料条切成长度均匀的颗粒，切刀的转速和螺杆的喂料转速做了联动匹配，调整喂料速度的时候切刀转速会自动跟随，保证颗粒长度的一致性。设备的机架部分采用型钢焊接框架结构，底部做了整体式的安装底座，底座上预留了地脚螺栓的安装孔，安装的时候只需要把设备放在硬化的混凝土地面上，打膨胀螺栓固定就行，不需要额外做混凝土基础，设备的整体安装宽度控制在2.2米以内，长度在3.8米左右，进料口的高度距离地面2.1米，刚好匹配常规的上料机出料高度，不需要额外加高上料平台，出料口的高度距离地面0.6米，刚好可以对接下方的振动筛或者风送料管道，把切好的颗粒直接输送到下一工段。从设计思路上看，这套结构优先考虑了日常维护的便捷性，所有需要经常拆装检修的部件都预留了操作空间，比如电机的位置预留了皮带张紧的调节行程，更换皮带的时候不需要挪动电机底座太多，减速箱的注油口、排油口都朝外设置，日常换油的时候不用伸手到设备底部操作，电气线路的走线槽沿着机架侧边布置，和高温的筒体部分保持了15厘米以上的安全距离，避免线路长期受高温老化。另外设备的传动部分都做了安全防护壳的安装位，皮带轮、联轴器这些旋转部件的外侧都可以加装金属防护罩，符合车间生产的安全规范，不会出现操作人员误触旋转部件的风险。

　　筒体下方的接水盘结构也做了建模，生产过程中筒体冷却产生的冷凝水、清理设备的废水都会顺着筒体流到接水盘里，通过接水盘的排水口排到车间的废水管网，不会流到地面造成地面积水打滑。很多做同类设备设计的新手容易忽略的安装边界问题，这套模型里也都做了对应的结构体现，比如设备后侧预留了0.8米的检修通道宽度，所有需要定期更换的易损件比如切刀、密封件、皮带的位置，都预留了足够的扳手操作空间，不需要把周边的部件拆下来就能更换，设备的总重量控制在3.2吨左右，常规的3吨叉车就能完成转运移位，不需要调用大吨位的起重设备，对中小规模的加工厂来说安装转运的成本更低。从功能特性上来说，这套结构的挤压螺杆采用渐变螺距设计，进料段的螺距更大，用来快速吃进物料，压缩段的螺距逐渐变小，把物料压实排气，均化段的螺距保持恒定，让物料的温度和压力保持均匀，挤出的料条密度一致，不会出现空心颗粒或者颗粒密度不均的情况。切粒部分采用滚刀切粒结构，刀片采用硬质合金材质，磨损之后只需要更换刀片，不用更换整个刀盘，后期的维护成本更低，刀盘和模头之间的间隙可以通过微调螺栓调整，间隙控制在0.1毫米以内，避免出现连粒、拖尾的情况。
