桥门式起重设备操作舱结构设计方案

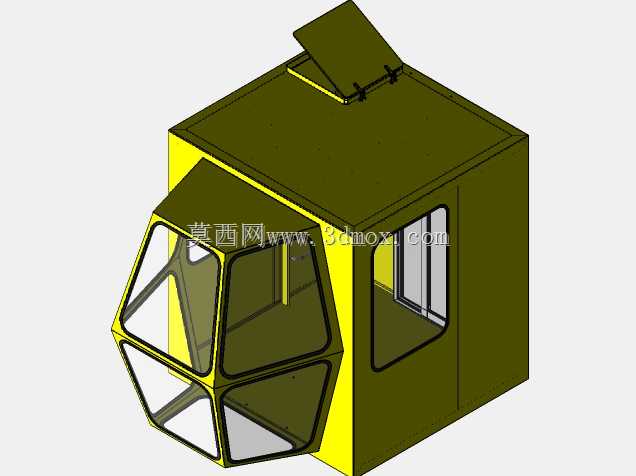

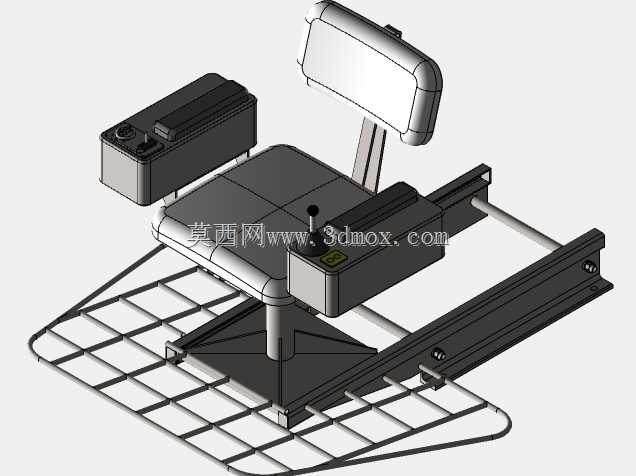

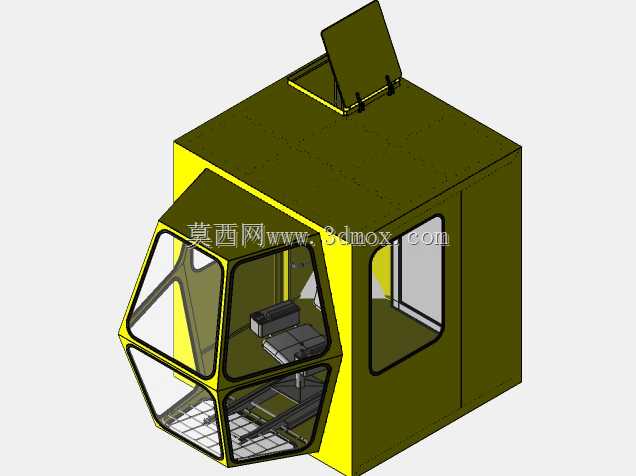

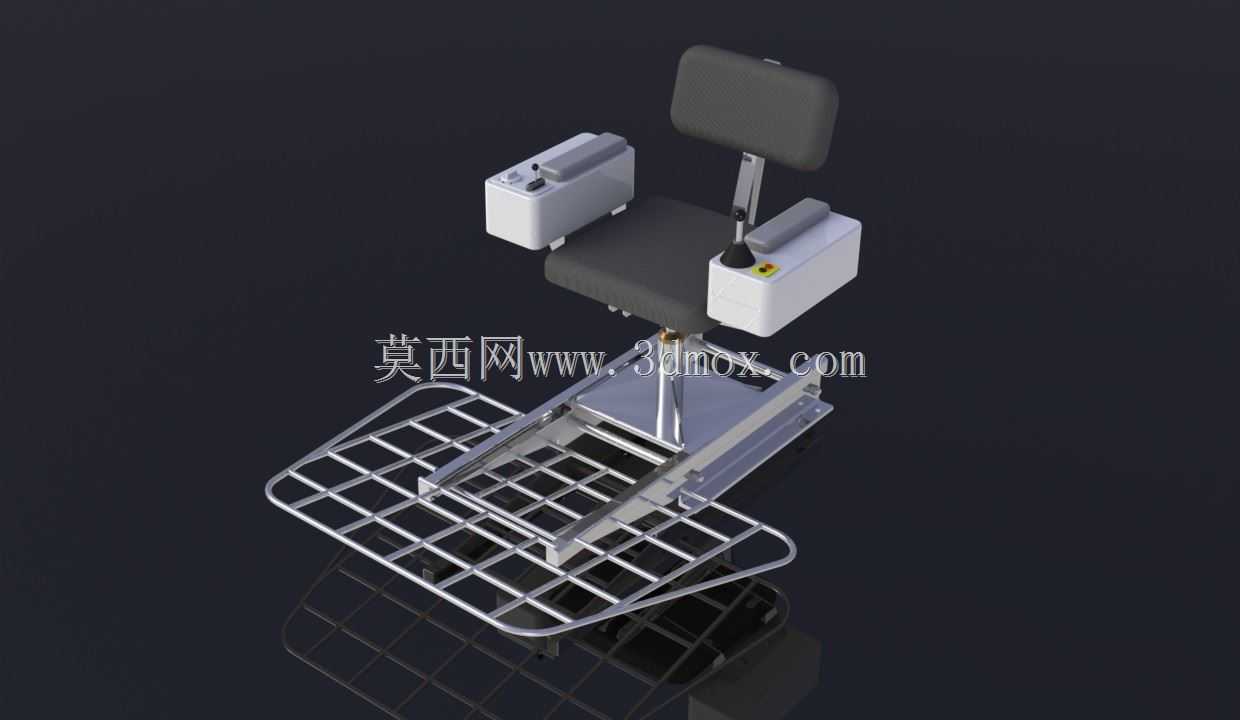

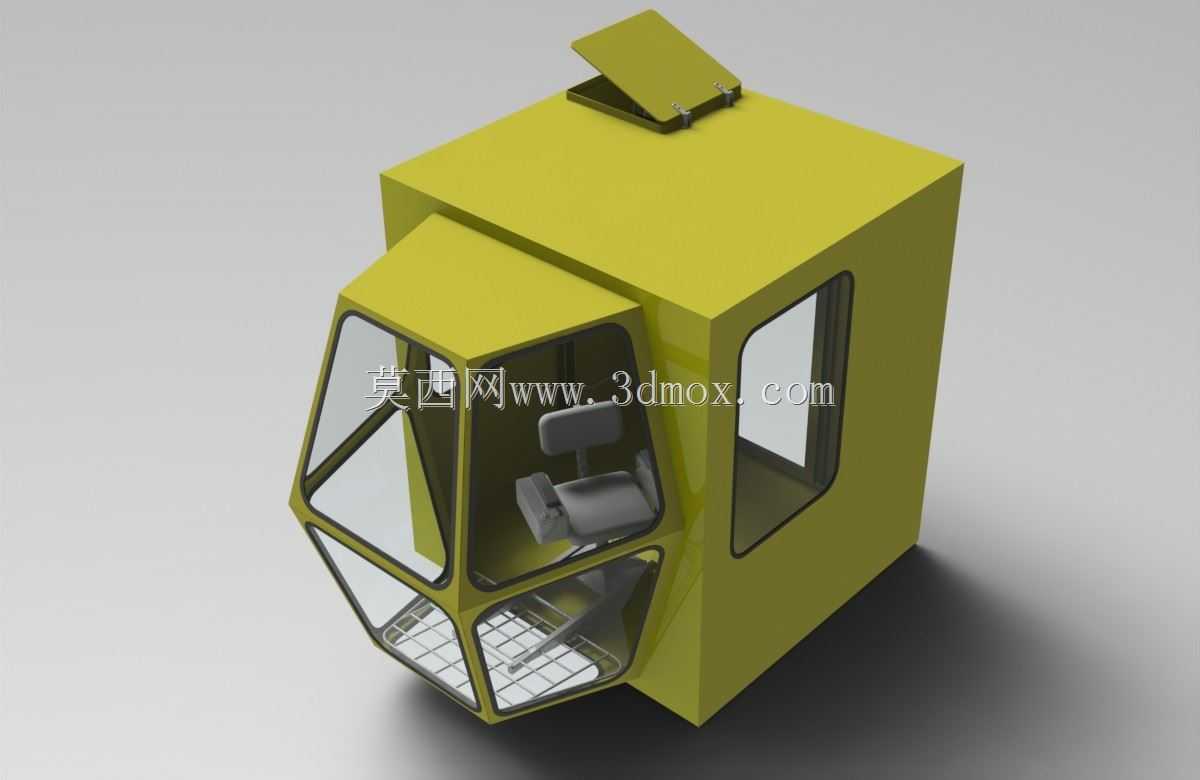

　　该操作舱主要适配桥门式起重设备的高空作业场景，安装位置位于起重设备主梁中部的走台平台上方，需匹配主梁上预设的安装支座孔位，整体安装边界需避开主梁走台的检修通道与起升机构的钢丝绳运动轨迹，避免作业过程中出现结构干涉。舱体主体采用焊接框架结构，主承力框架选用矩形钢管拼焊成型，框架拼接处预留焊接坡口，焊后做整体去应力处理，避免长期高空作业受设备振动影响出现焊缝开裂问题。舱内空间布局优先考虑操作人员长时间作业的舒适性，预留了操纵台安装位、座椅固定位以及辅助电控箱的安装空间，相比常规窄体操作舱，内部横向净空增加了两百毫米，可同时容纳主操与辅助检修人员临时进入，也方便放置日常巡检的工具与作业记录物料。舱体框架外侧预留了蒙皮安装的压条槽位，

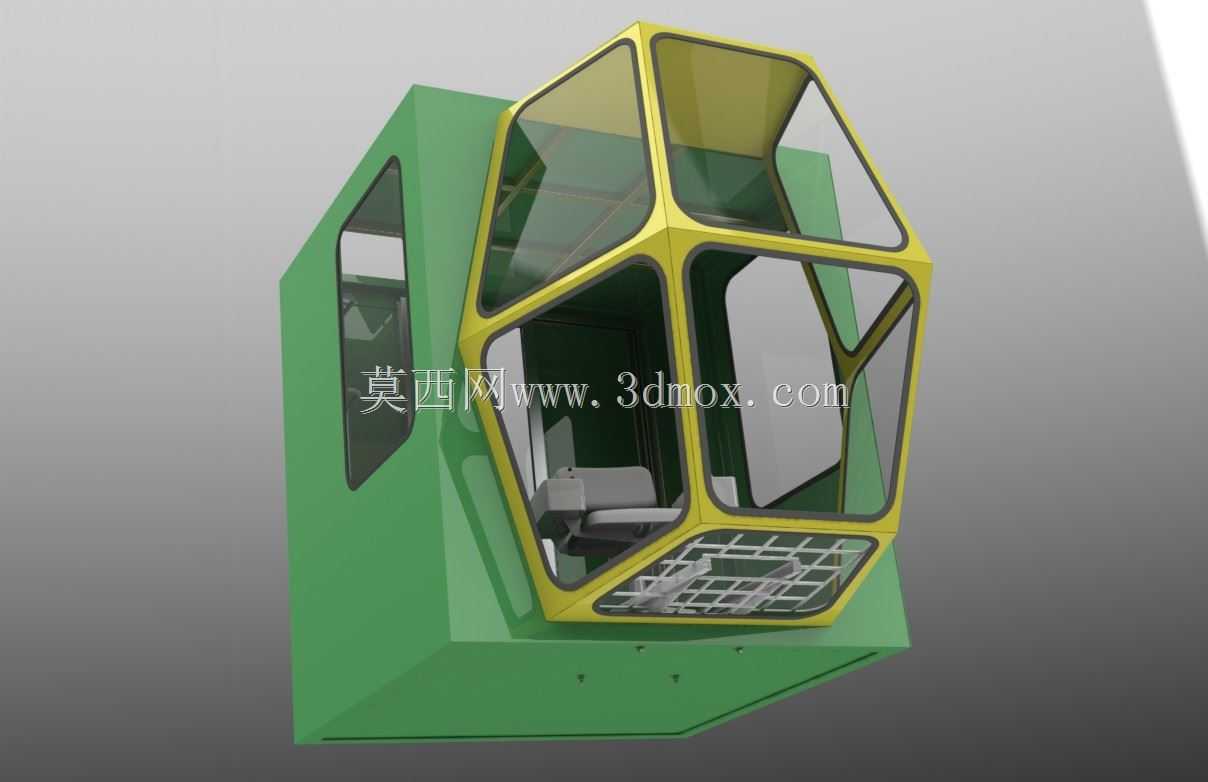

　　蒙皮可选用冷轧钢板或者复合保温板材，适配不同作业环境的保温、隔热需求，框架底部预设了减震器安装孔，可匹配橡胶减震器或者阻尼减震器，降低起重设备运行过程中传递到舱内的振动，提升操作稳定性。设计过程中优先考虑了高空作业的安全冗余，框架顶部预设了安全护栏的安装接口，舱门位置设置了向内开启的限位结构，避免高空强风环境下舱门意外开启引发安全隐患，前侧观察窗位置预留了大尺寸玻璃安装槽，视野覆盖下方起吊作业的核心区域，同时在侧方预留了侧窗安装位，方便操作人员观察两侧走台的设备运行状态。框架的走线孔全部预设在舱体底部的走线槽内，强弱电走线分离布置，避免电控信号干扰操纵系统的正常运行，舱体底部还预留了空调外机的安装支架位，可适配不同吨位起重设备的作业环境需求，无论是室内厂房的桥式起重机还是室外货场的门式起重机，都可以通过调整蒙皮材质与附属配件的选型完成适配，不需要改动主体焊接框架的核心结构，大幅降低了同系列操作舱的设计改造成本。
