轧辊提升损坏工况结构展示

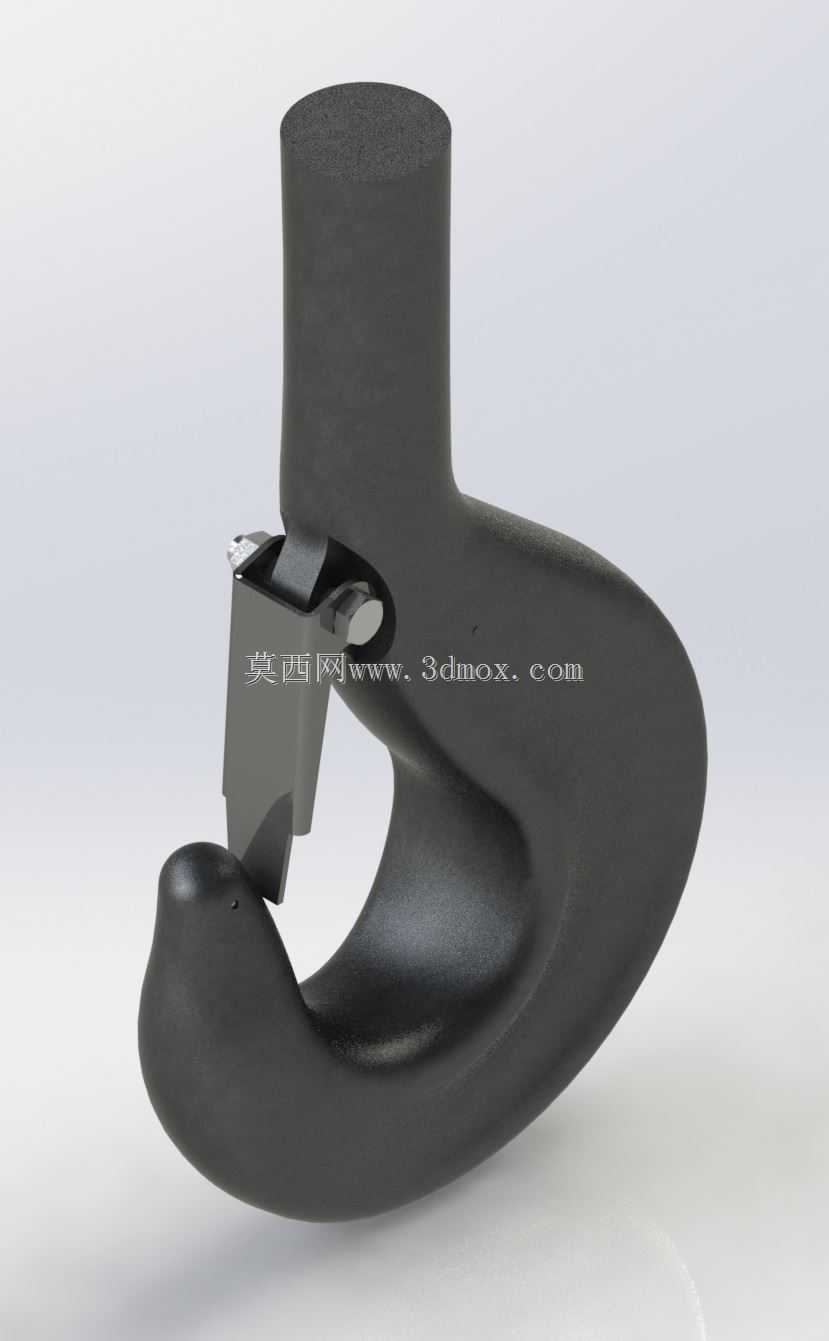

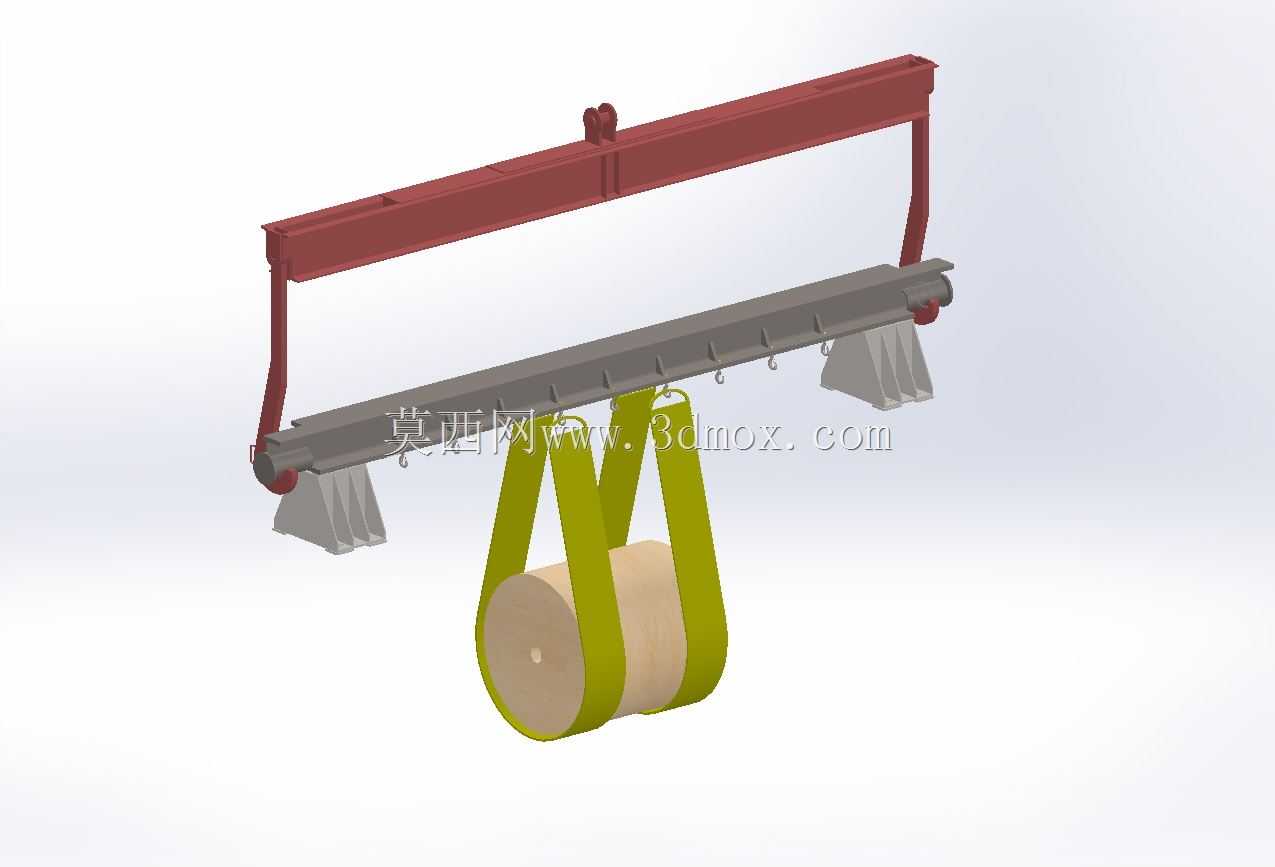

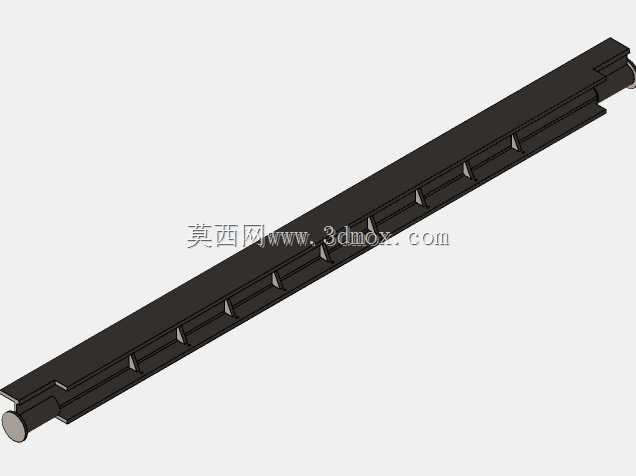

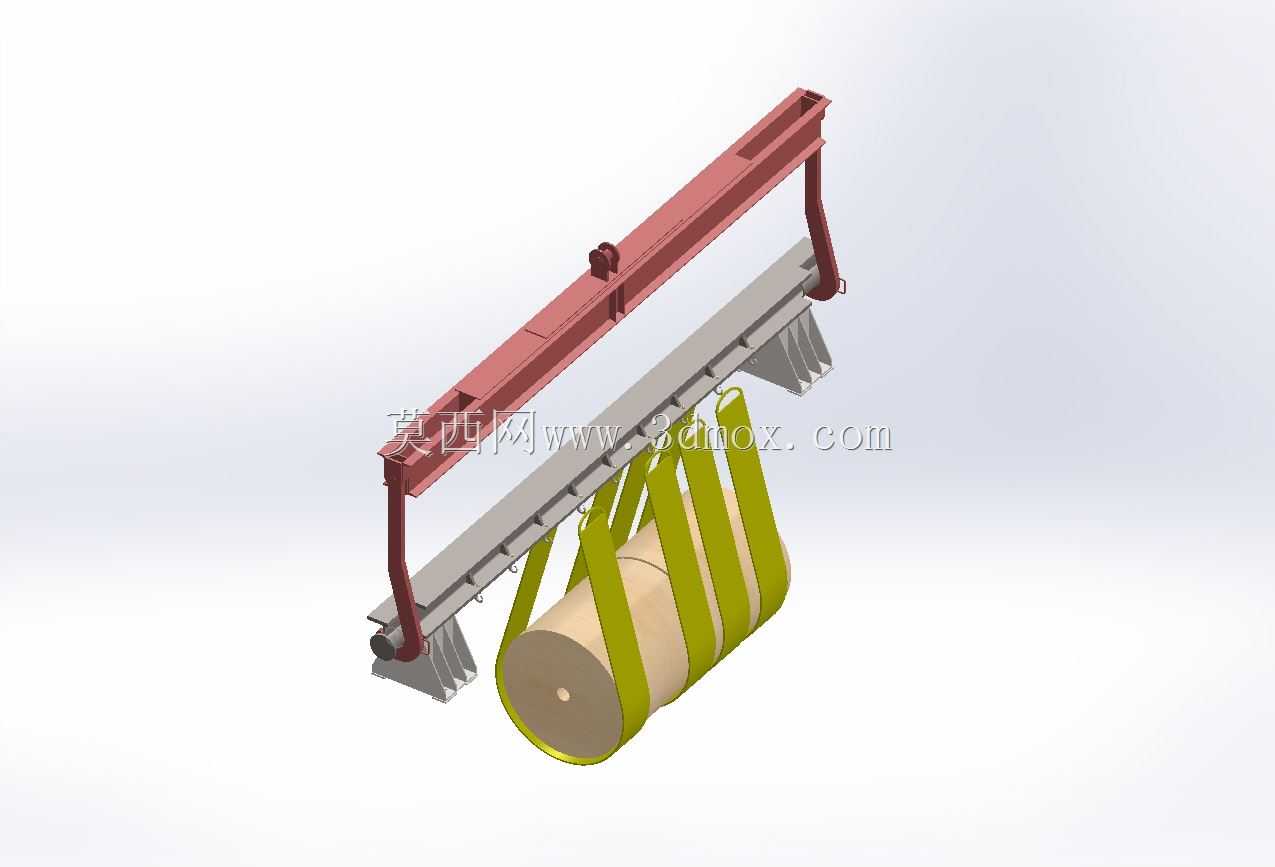

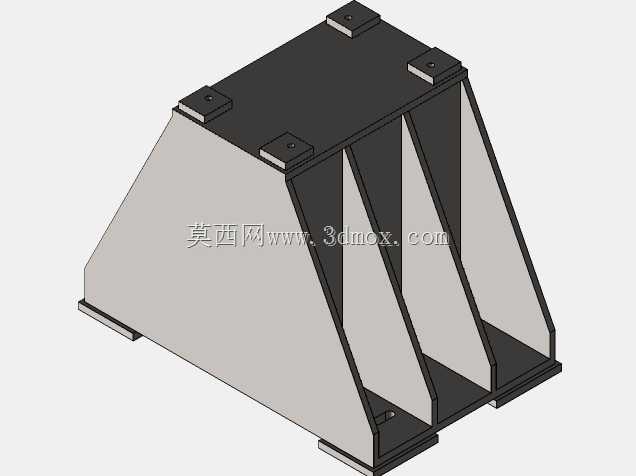

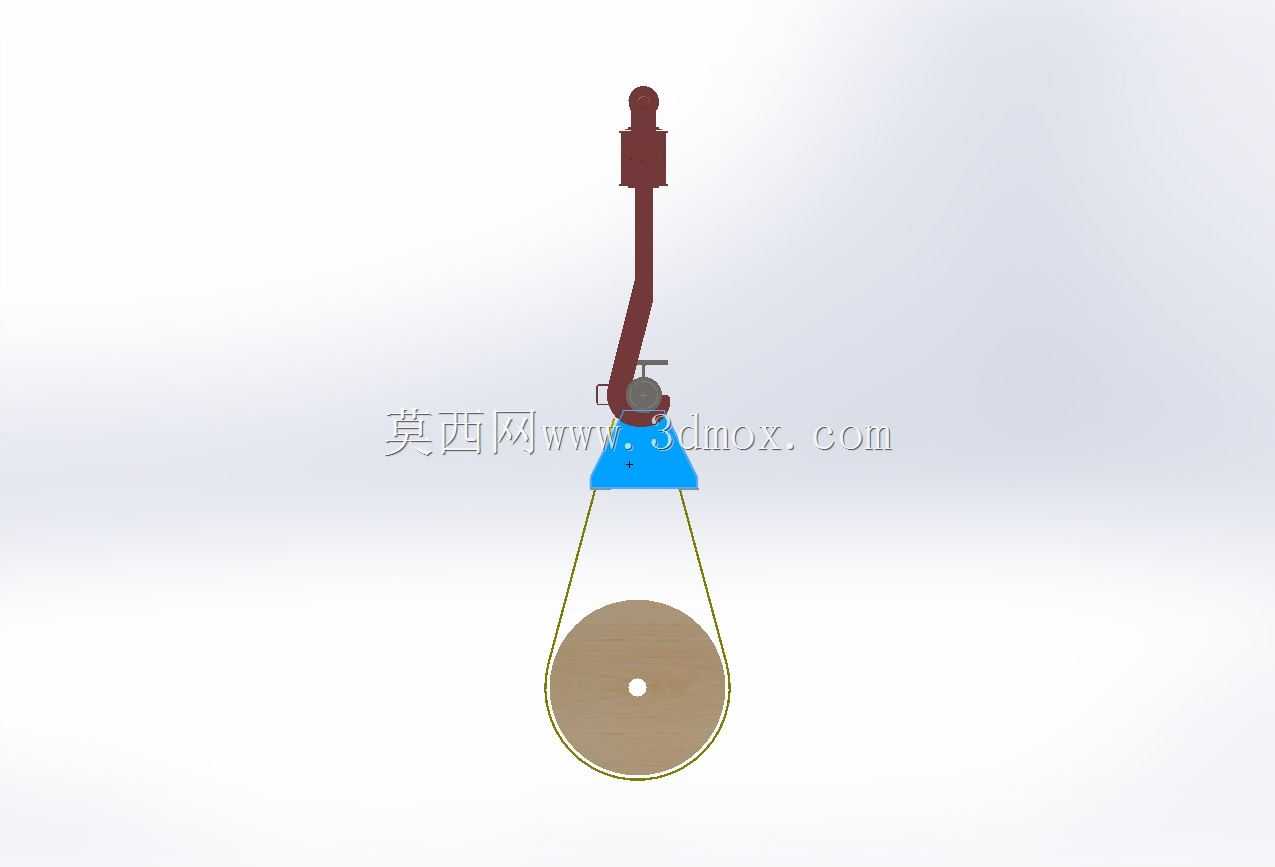

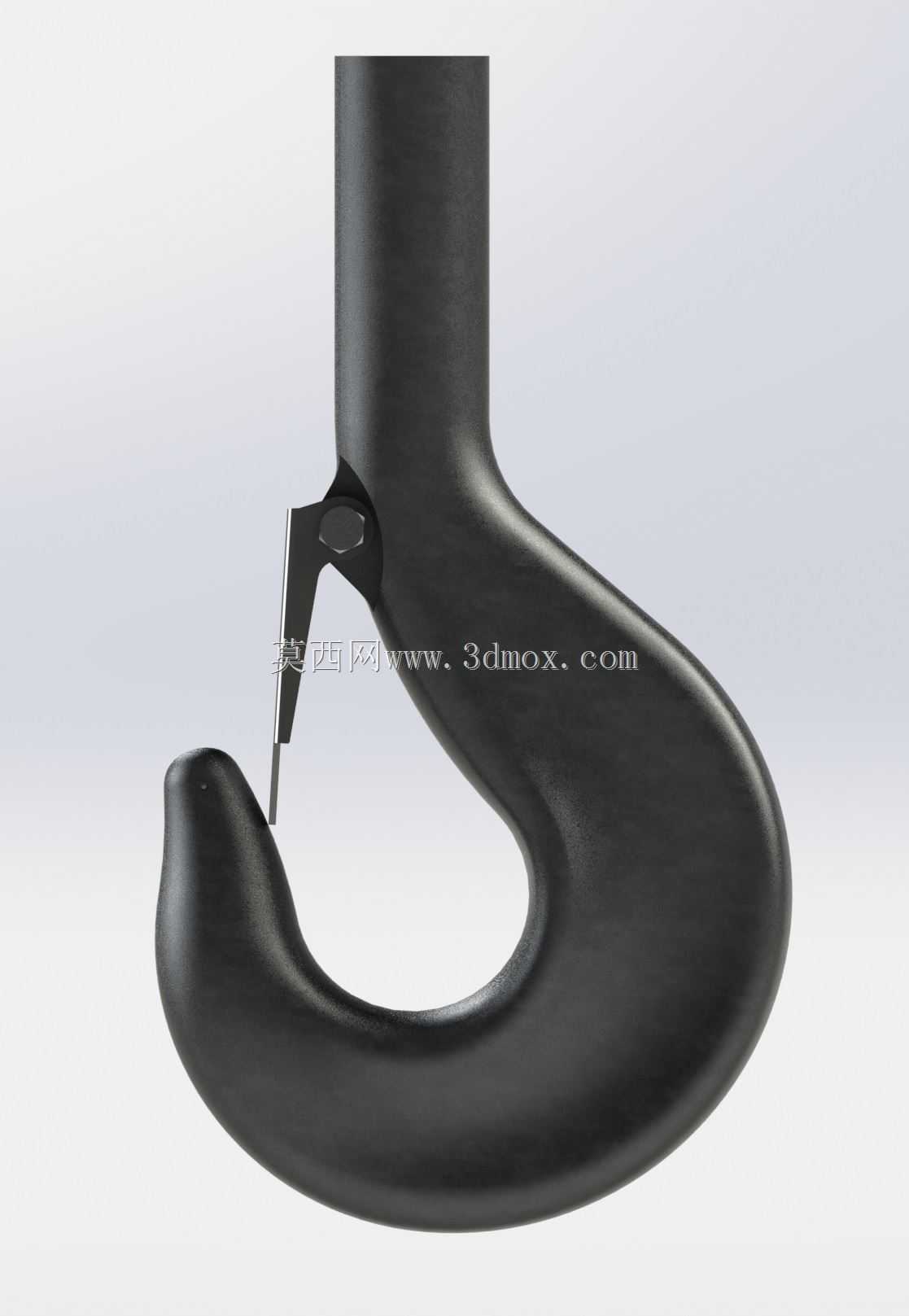

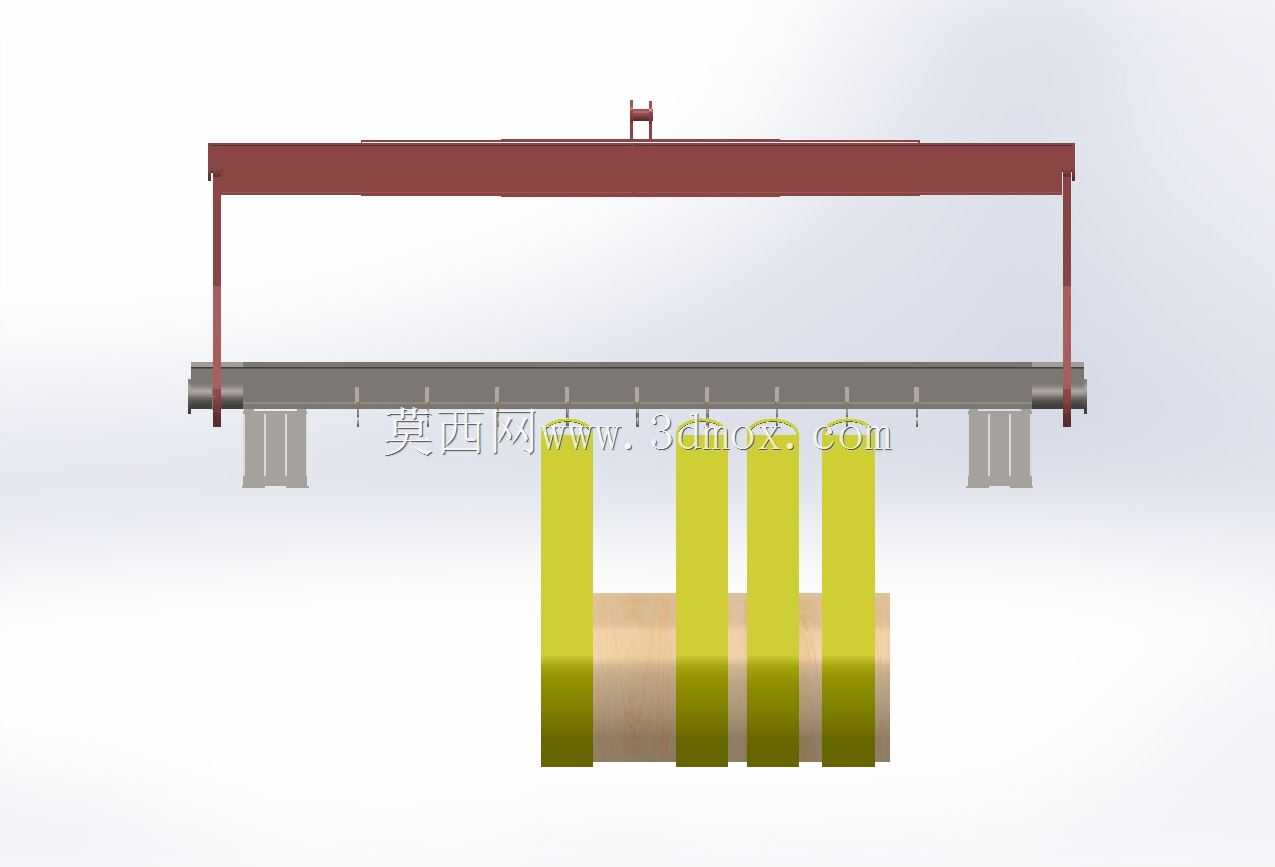

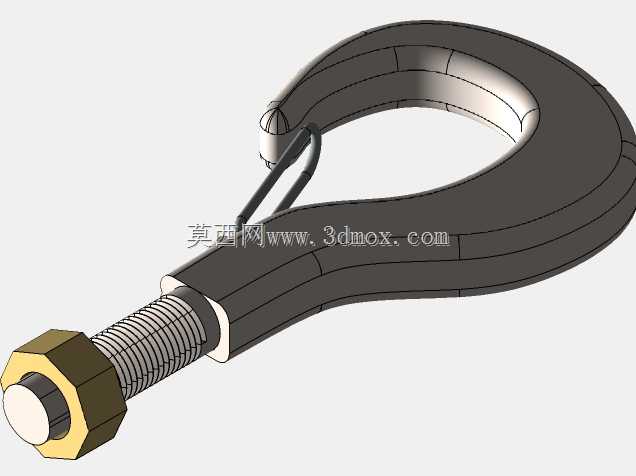

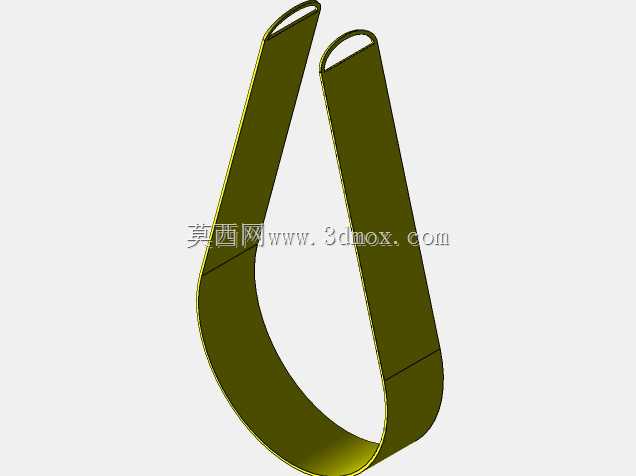

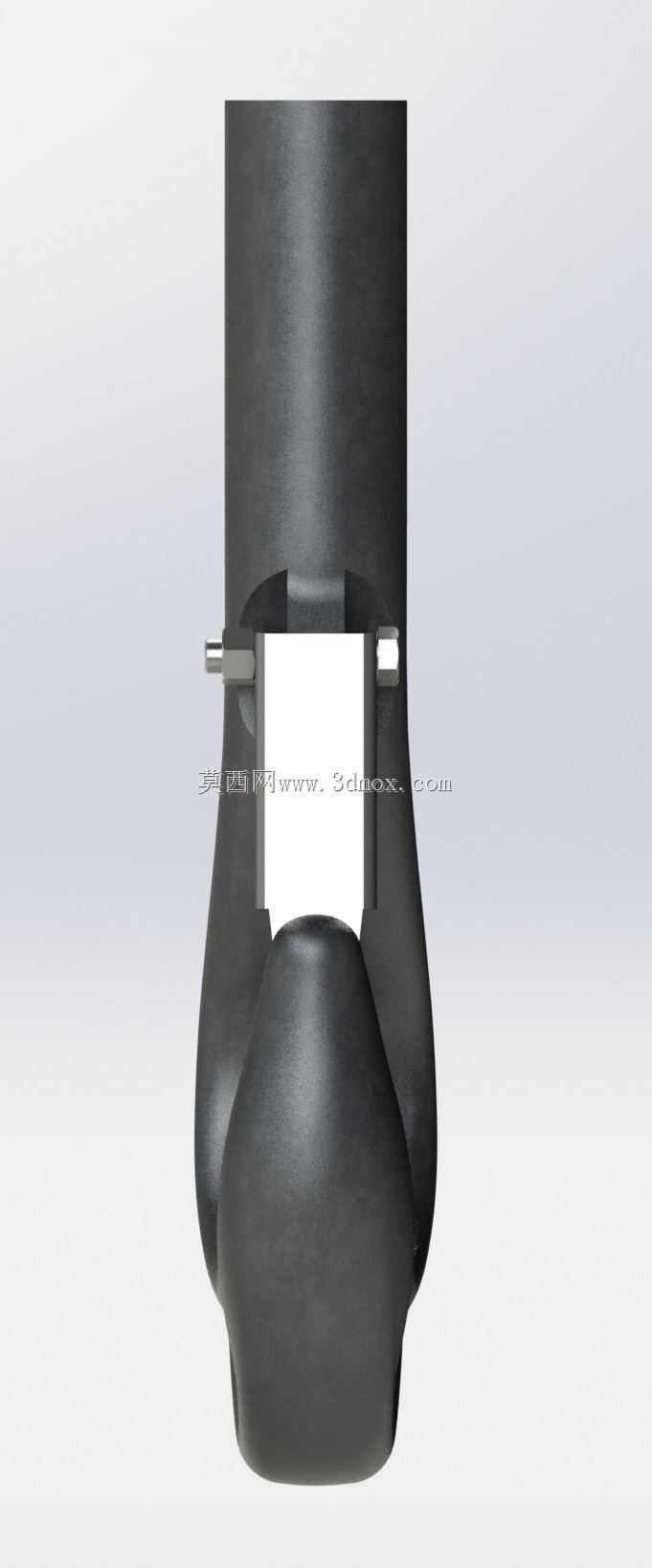

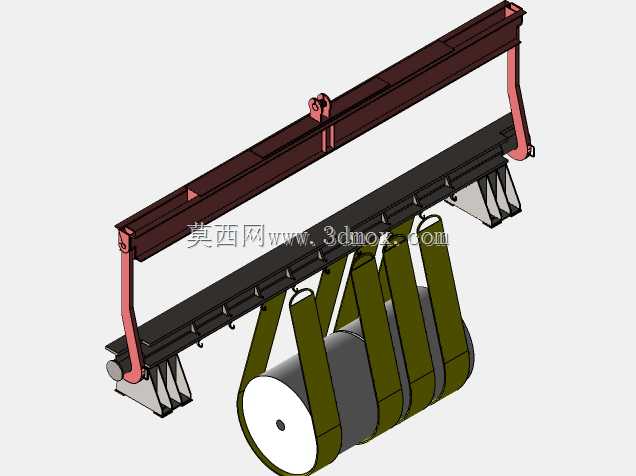

　　这套结构还原的是冶金产线轧机工位上，轧辊提升装置出现损坏时的实际装配状态，主要用于轧辊换辊作业环节的结构失效分析场景。在热轧、冷轧带钢生产车间里，轧辊属于消耗性核心部件，每隔固定的轧制周期就需要从轧机机架内抽出旧辊、更换修磨后的新辊，而提升装置就是承担轧辊垂直起吊、对位调整的核心执行部件，一旦出现结构损坏，会直接导致换辊作业停滞，严重时还会引发轧辊坠落、机架磕碰的生产事故。从结构组成来看，整套装置包含上部的吊装连接段、中部的弯折型受力臂、下部的吊具承托结构，以及配套的环形轧辊吊索，损坏位置集中在中部受力臂与下部吊座的连接区域，建模时特意还原了该位置受力变形后的结构错位状态，能直观呈现过载工况下的应力集中失效点。设计层面上，

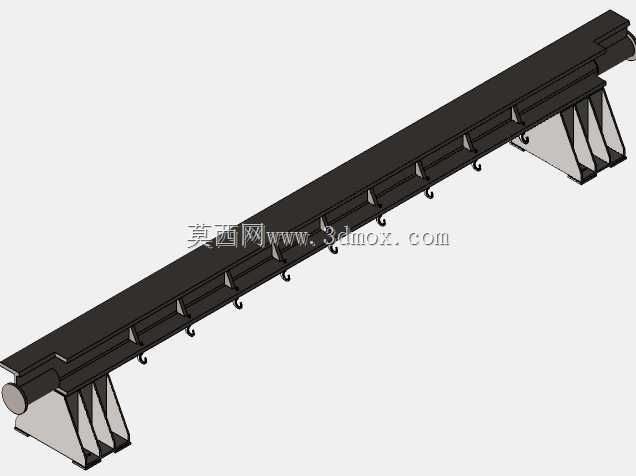

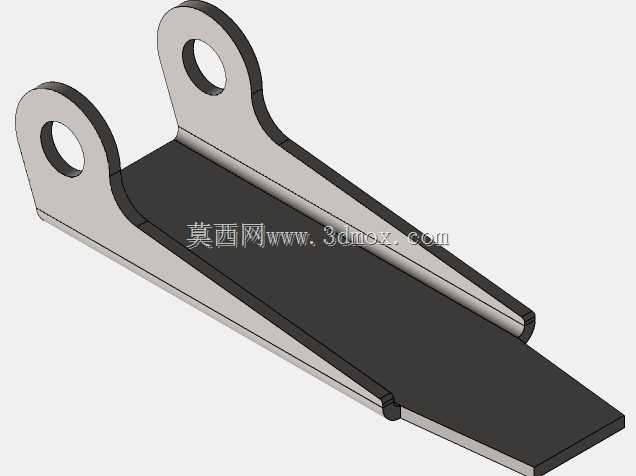

　　这类提升装置的受力臂原本采用变截面弯折结构，是为了避让轧机机架上方的牌坊横梁，在有限的安装空间内完成垂直起吊动作，正常工况下受力臂的弯折拐点处会做圆弧过渡处理，搭配加强筋板分散起吊载荷，而损坏状态的结构则还原了筋板脱焊、臂体弯折变形后的实际形态，可用于结构失效分析的教学演示、维修方案的模拟验证。安装边界方面，上部连接端需要匹配车间行车的吊钩挂点尺寸，吊座下方的环形吊索需要适配对应直径的轧辊辊颈，整套装置在垂直方向的行程需要覆盖轧机机架上平面到轧辊安装位的高度差，水平方向的弯折尺寸需要严格控制，避免起吊过程中臂体与轧机牌坊、冷却管路发生干涉。在实际产线运维中，这类损坏工况的三维还原能帮助设备维修人员快速定位失效原因，

　　也能给结构设计人员提供载荷校核的参考依据，优化受力臂的截面参数与焊接工艺，避免同类损坏问题重复出现。建模时对各部件的装配关系做了精准还原，吊索与轧辊的接触位置、受力臂与吊座的错位间隙都按照实际失效场景做了等比例还原，可直接用于结构力学仿真的前处理模型，也能作为换辊作业安全培训的演示素材，帮助一线操作人员识别提升装置的早期变形征兆，提前排查设备隐患。
