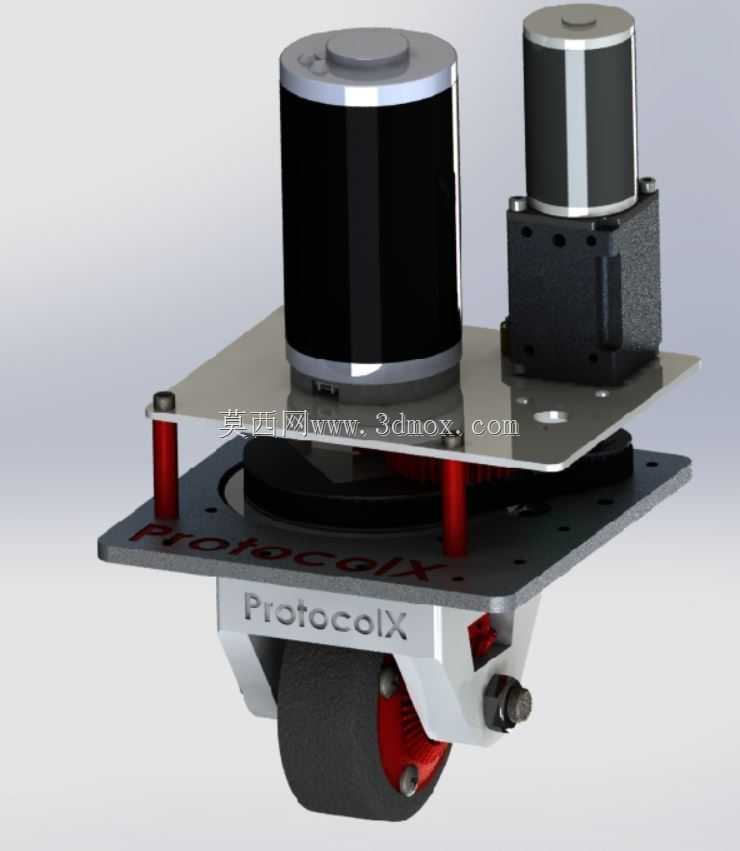

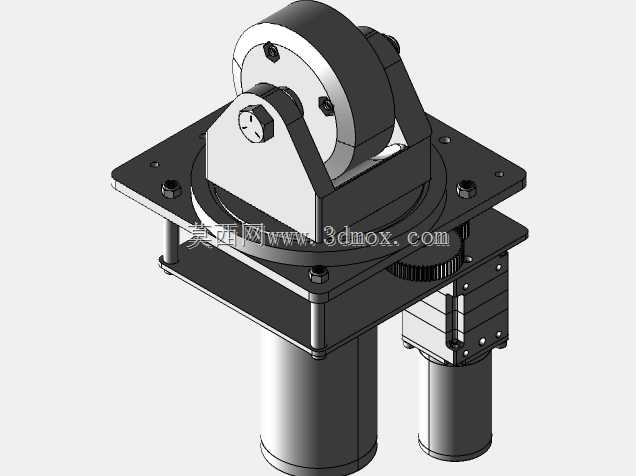

该转向轮组结构主要面向小型轮式移动机器人的转向驱动需求,尤其适配FRC类竞赛机器人休赛期迭代验证、小型巡检机器人底盘改装、教学类移动机器人实训平台搭建等场景,核心用途是为小吨位轮式移动平台提供独立的转向与行进驱动集成方案,替代传统差速转向带来的轮胎磨损大、转向半径大、低速走位精度不足的问题。从功能特性来看,该结构将驱动电机与转向承载平台分层布置,上层安装板通过四根等高支撑柱连接下层轮组安装架,驱动电机输出端直接连接行走轮,省去了额外的同步带传动环节,减少传动间隙带来的走位误差,转向动作依靠上层另一台驱动元件带动整个轮组安装架绕中心轴回转,可实现360度全向转向,在狭小场地内完成零半径掉头、横移等复杂走位动作。
设计思路上优先考虑3D打印工艺的成型特性,除电机、紧固件、轮轴、行走轮橡胶外圈等标准件外,其余承载支架、安装定位座均可通过FDM工艺直接打印成型,打印过程无需额外添加支撑结构,零件壁厚统一设置为2.5mm,既保证足够的结构强度承受机器人整机重量带来的冲击,又能最大限度降低打印耗材用量,缩短打印周期。安装边界方面,上层安装板预留了通用的20mm间距铝型材安装槽孔,可直接适配主流竞赛机器人、小型移动平台的铝型材底盘框架,无需额外打孔改装;整体安装高度控制在120mm以内,轮组突出底盘下平面的高度为45mm,不会占用过多底盘内部的电控、电池安装空间;行走轮直径选用70mm规格,越障高度可达10mm,可适应竞赛场地常见的线缆、拼接缝、
小坡度等复杂路面条件。结构细节上,轮架与上层回转平台之间加装了平面推力轴承,抵消转向过程中产生的轴向载荷,避免3D打印件直接承受摩擦导致的磨损,延长结构使用寿命;电机安装座设计了长条形调节孔,可在装配时微调驱动电机与行走轮的同轴度,补偿3D打印件的尺寸公差,保证传动顺畅无卡滞;支撑柱采用金属标准件搭配3D打印定位套的组合形式,既保证上下层板的连接刚度,又能快速拆装更换不同规格的轮组部件,适配不同负载等级的底盘需求。
