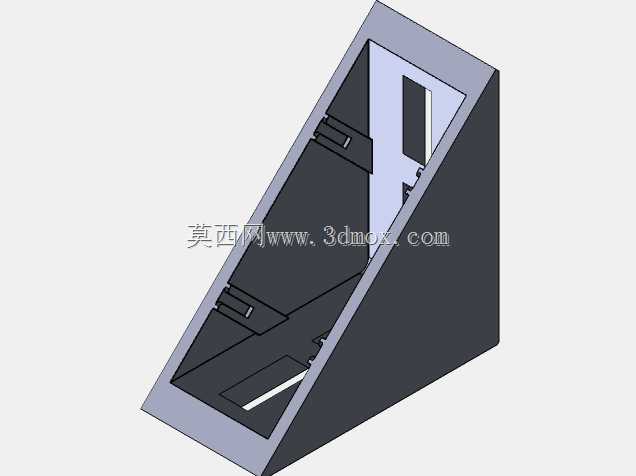

80/20系列40双孔铝型材内角连接支架

　　在工业铝型材机架的搭建作业中，内角连接支架是承担垂直型材间受力衔接的核心配件之一，这款适配80/20系列40规格型材的双孔内角支架，主要用于两根垂直排布的铝型材内角位的隐形式连接，区别于外置角码的外露式安装，这类内角支架可完全嵌入型材的预置槽道内部，安装完成后不会在型材外表面突出结构，既能够提升机架整体的外观整洁度，也能避免外置连接件对设备外围走线、护板安装造成的干涉。从实际应用场景来看，这类支架广泛用于自动化设备机架、检测设备工作台框架、物料周转料架、生产线防护栏的直角位加固，尤其是在对安装空间有严格限制、框架外表面需要平齐安装亚克力护板或者钣金封板的场景下，内角连接的方案可以省去外置角码的避位设计，大幅降低外围封板的加工难度。

　　从结构设计逻辑来看，这款支架采用直角三角形的截面构型，直角边分别贴合两根垂直型材的内侧槽面，斜边做了等厚的加强处理，能够在型材受侧向载荷时分散直角位的应力集中，避免型材连接位因长期受载出现形变松脱。支架上预置的两个安装孔位，完全匹配40系列铝型材的槽道中心距，安装时无需在型材上额外打孔，只需要将配套的T型螺栓预先卡入型材槽道，对准支架的安装孔位锁紧即可完成固定，相比传统的钻孔攻丝连接方式，这种安装方案可以在机架总装阶段灵活调整连接位置，即便后期需要调整框架层板高度、加装辅助构件，也可以快速松脱螺栓调整支架位置，不会对型材本体造成不可逆的加工损伤。

　　从安装边界尺寸来看，这款支架的整体厚度完全适配40系列铝型材的槽道内部深度，嵌入安装后支架表面与型材槽道的外沿保持平齐，不会占用型材外部的安装空间，两个安装孔的间距经过精准校核，锁紧后支架与型材的贴合面无间隙，在常规的静态机架载荷下，单组支架的垂直承重可满足多数轻型设备框架的连接需求，在重载场景下也可以通过多组支架沿型材长度方向排布的方式提升整体连接强度。支架采用铝合金挤压成型工艺制作，材质本身的强度与铝型材本体匹配，不会出现两种材质硬度差异过大导致的连接位压痕或者松动问题，表面做了常规的阳极氧化处理，具备基础的防锈耐蚀能力，可适配多数车间常规工况的使用需求，无需额外做表面防护处理。在实际选型过程中，需要注意确认所使用的铝型材槽宽规格与支架适配，避免出现槽道尺寸不匹配导致的无法安装问题，同时在受冲击载荷的机架位置，可搭配外角角码同时使用，进一步提升直角位的连接刚性。
