80/20规格铝型材直角连接角件

　　这款直角连接构件主要适配20系列工业铝型材的90度拼接场景，在自动化设备机架、流水线工作台、物料存放架、检测治具框架的搭建过程中，是应用频次极高的紧固配套零件。日常做铝型材框架结构设计时，很多新手会优先选择内置角槽连接件来做直角拼接，虽然内置件的外观更整洁，但实际装配过程中，内置连接件对型材端面的打孔位置精度要求极高，后期框架需要拆解调整时操作十分繁琐，而这种外置式直角角件的优势就十分明显：不需要在型材端面做精准的预钻孔加工，只需要将角件的两个安装面分别贴合两根垂直排布的铝型材卡槽面，搭配配套的T型螺栓与法兰螺母就能完成锁紧固定，对现场装配的技能要求更低，拆装调整的效率也更高。从结构设计细节来看，

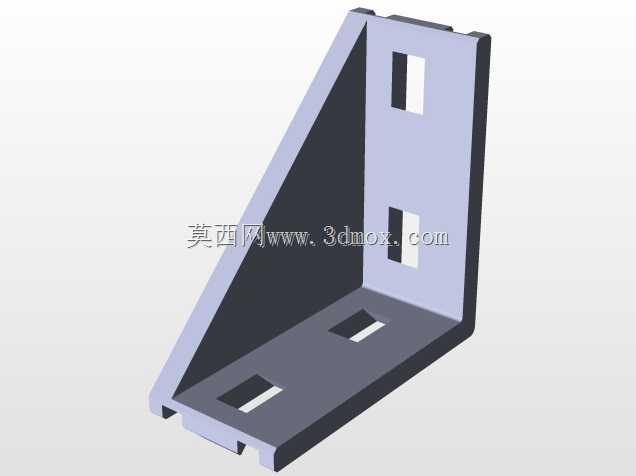

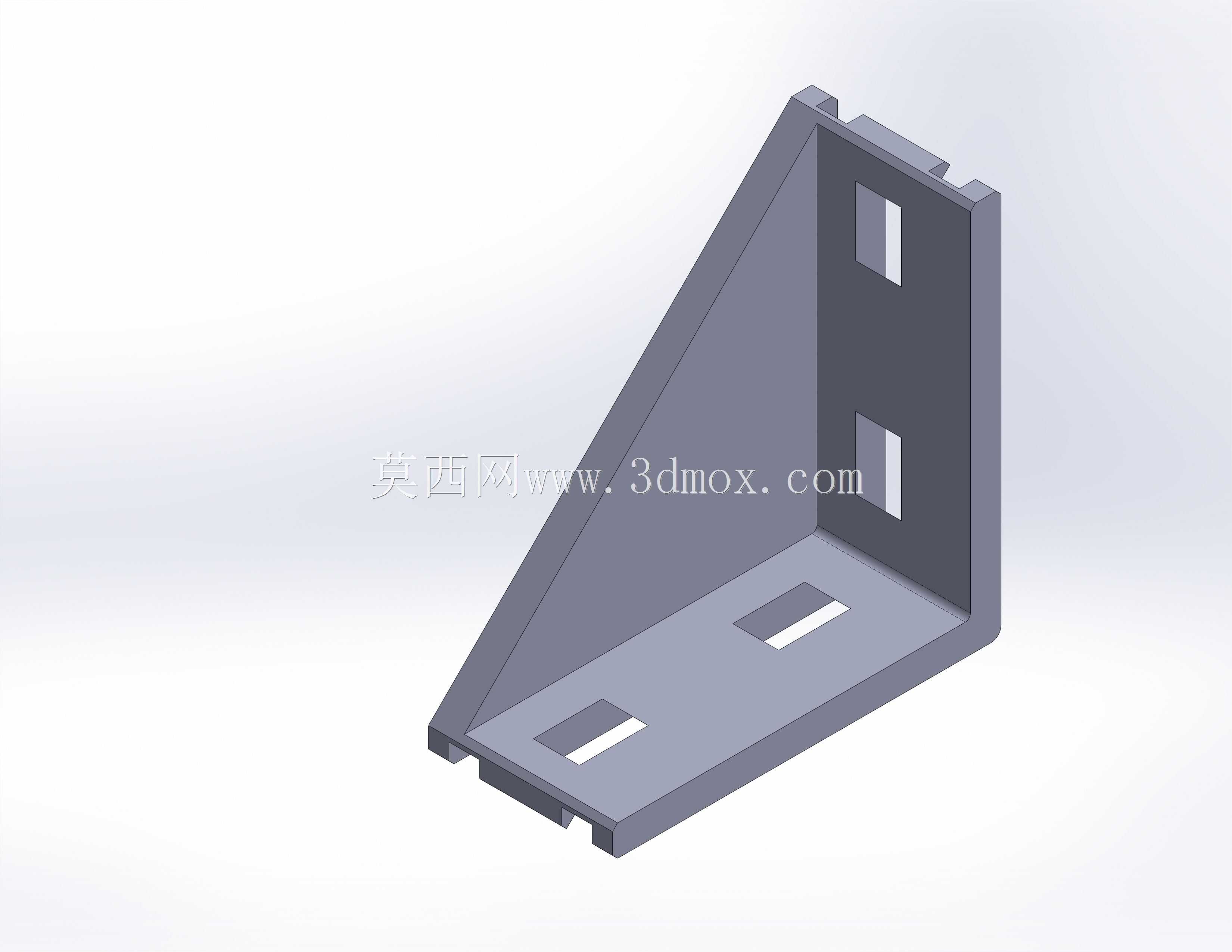

　　这款角件采用了带加强筋的L型截面构型，垂直方向的三角加强筋直接贯通两个安装面的受力区域，能有效抵消铝型材框架受侧向载荷时产生的形变应力，避免直角拼接位置出现开裂、松脱的问题。两个安装面上都预留了对应铝型材槽宽的长条形安装孔，孔位的长度方向预留了足够的调节余量，装配时不需要严格对齐预设孔位，可以顺着型材槽的方向微调角件的固定位置，抵消型材下料时的长度误差、端面切割角度误差带来的装配间隙问题。角件的安装边界完全贴合20系列铝型材的外轮廓尺寸，锁紧后角件的外边缘与铝型材的外表面基本齐平，不会突出型材表面占用额外的安装空间，也不会在框架外侧形成尖锐的凸起，降低设备周边操作人员被磕碰划伤的风险。在实际选型应用中，

　　这类角件通常用于框架的常规受力点位连接，如果是设备上承载较重模组、受持续振动载荷的拼接位置，还可以在同一拼接点的型材内外侧各安装一个同规格角件，形成双向夹持的紧固结构，进一步提升连接位置的结构刚性。做三维建模时，这类角件不需要单独绘制每个细节，直接调用标准件模型装配即可，能有效减少重复建模的工作量，同时装配时可以提前模拟角件的安装位置，核对螺栓、螺母的装配空间，避免出现后期实际装配时角件与其他安装零件干涉的问题。
