Aven手持USB数码显微检测设备结构

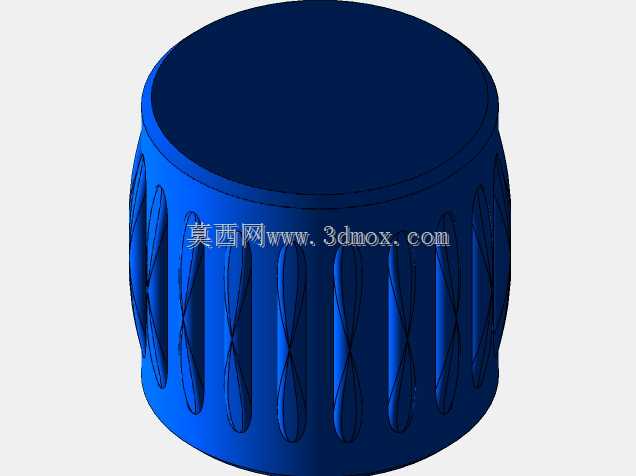

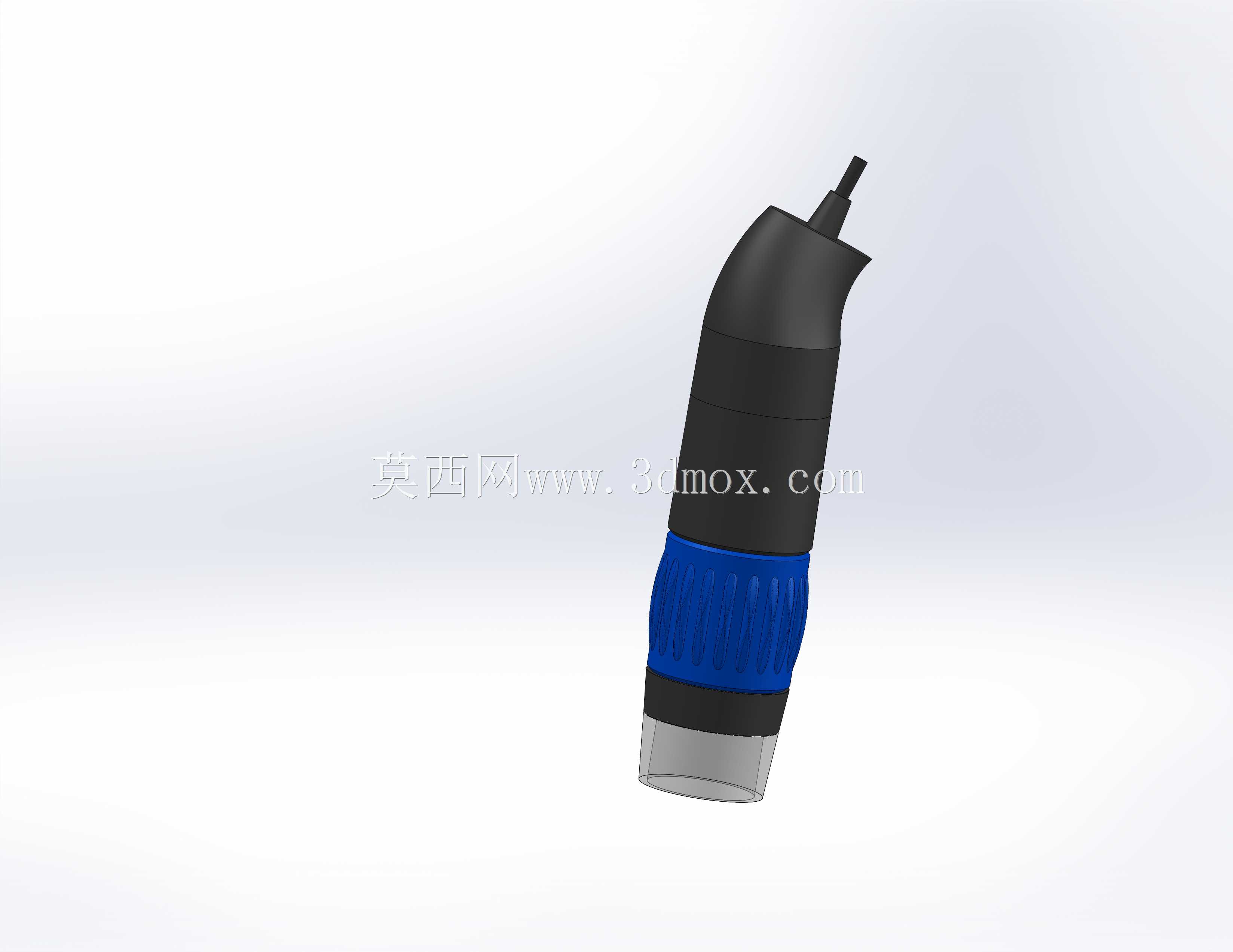

　　这款手持USB数码显微设备的结构设计，完全围绕近距离精密检测场景的实际使用需求展开，日常多应用于电子元器件焊点检测、精密五金件毛刺排查、印刷网点校验、纺织纤维观测这类需要近距离放大观测的作业场景，区别于传统台式显微镜的固定工位限制，手持形态的设计让操作人员可以灵活调整观测角度，适配不同形状工件的检测需求，无需将工件搬运至固定检测台，大幅提升产线巡检、来料抽检的作业效率。从功能实现逻辑来看，设备整体采用分段式结构布局，最下端为透明防护观测端，既可以隔绝观测物镜与被测工件的直接接触，避免物镜刮花损伤，也能在观测时起到基准定位作用，保证观测焦距的稳定性；紧邻观测端的蓝色环形结构为焦距调节旋钮，表面做了防滑滚纹处理，操作人员单手握持设备时，

　　拇指可自然搭在旋钮位置完成焦距微调，调节阻尼经过适配设计，既不会因为过松导致焦距滑移，也不会因为阻尼过大造成单手操作费力；中段黑色握持区域做了符合人体工学的弧度收窄设计，贴合手掌自然握持的弯曲形态，长时间手持检测也不易产生疲劳感；最上端为线缆引出端，做了防弯折的应力释放结构，避免频繁调整角度时线缆根部出现断线问题，USB接口直接传输图像数据与供电，无需额外配置电源适配器，接入终端设备即可直接使用。光学参数配置上，设备具备10-50倍的光学放大区间，搭配200倍数字放大能力，200万像素的成像模块可以满足常规工业检测的清晰度需求，既可以观测PCB板上0402封装元件的焊点状态，也能识别精密机加工件表面的刀纹瑕疵。

　　设计过程中充分考虑了手持设备的重量平衡，整体重心落在握持区域的中心位置，单手握持时不会出现头重脚轻的偏移感，设备外径控制在适合单手握持的尺寸区间，操作人员可以长时间举持完成不同位置的检测作业，不会因为设备过粗导致握持费力。设备前端的观测端面做了平齐处理，贴靠在平整工件表面时可以保持垂直观测状态，避免出现观测角度倾斜带来的成像畸变，对于凹槽、缝隙类的检测位置，也可以通过调整握持角度，让物镜对准观测区域，完成传统台式显微镜无法覆盖的异形位置检测。结构装配上采用分段卡扣加密封胶圈的设计，既方便后期拆解维护镜头与成像模块，也能阻挡日常使用环境中的灰尘进入设备内部，避免灰尘附着在成像传感器上影响成像质量，线缆接口处做了屏蔽处理，避免工业现场的电磁干扰对图像传输造成影响，保证成像的稳定性。
