压电加速度计结构三维数模设计

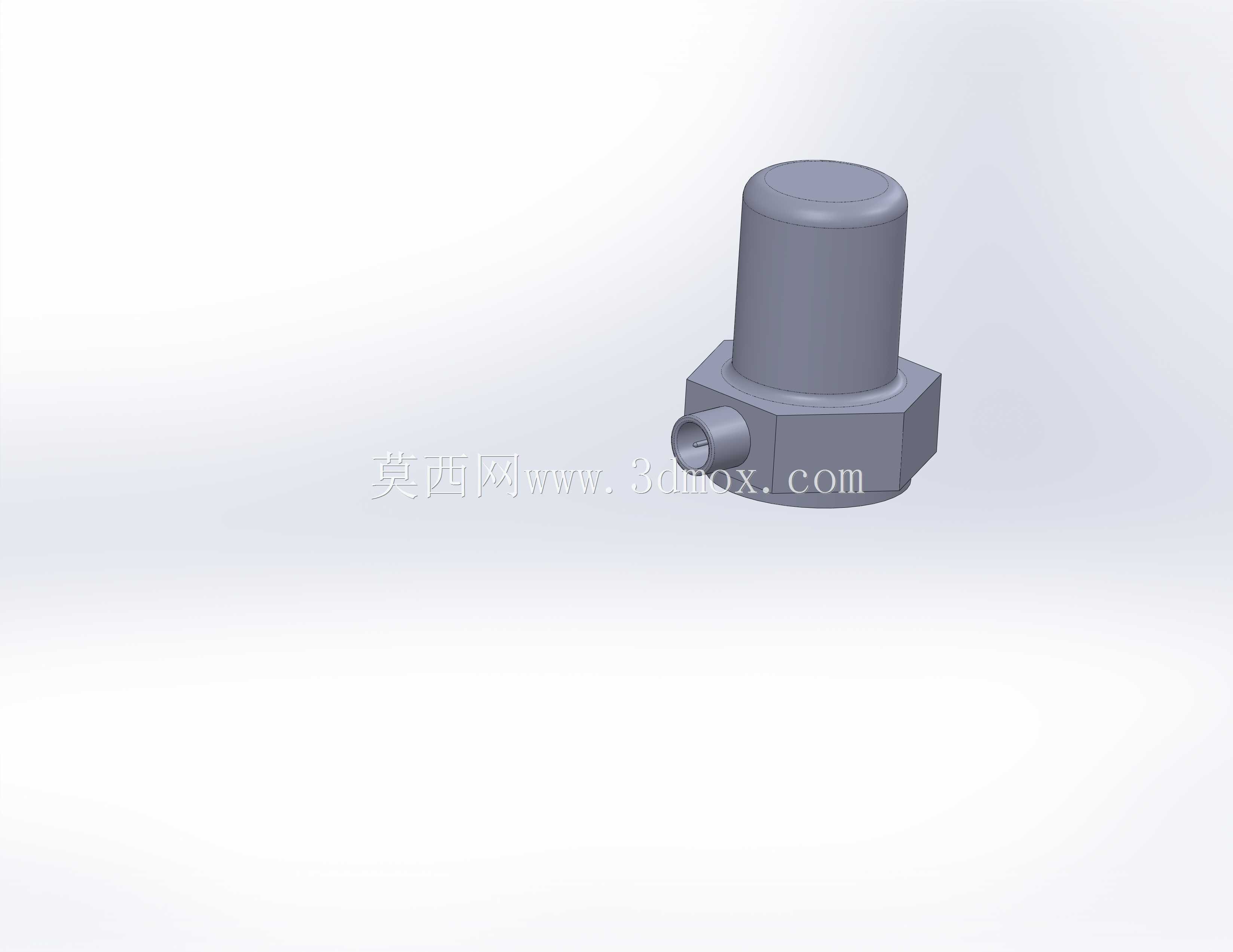

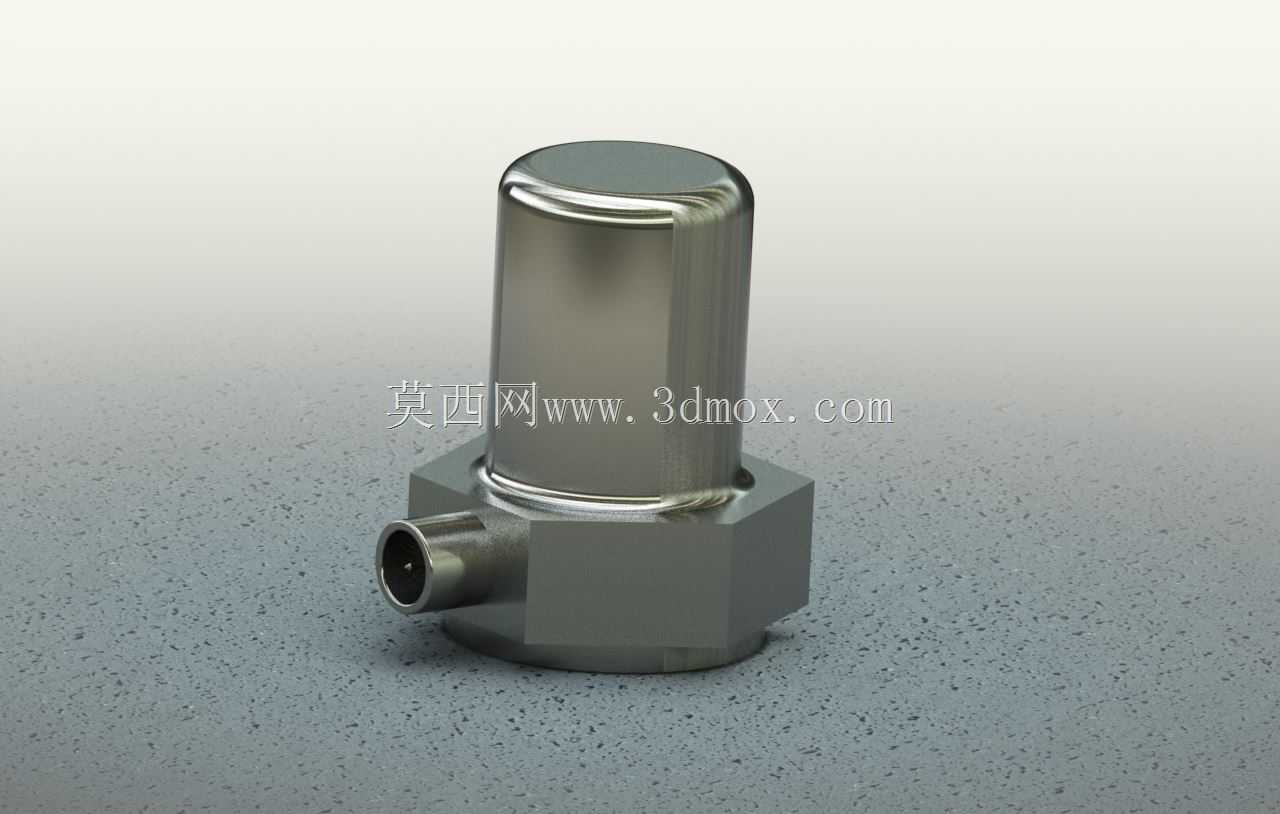

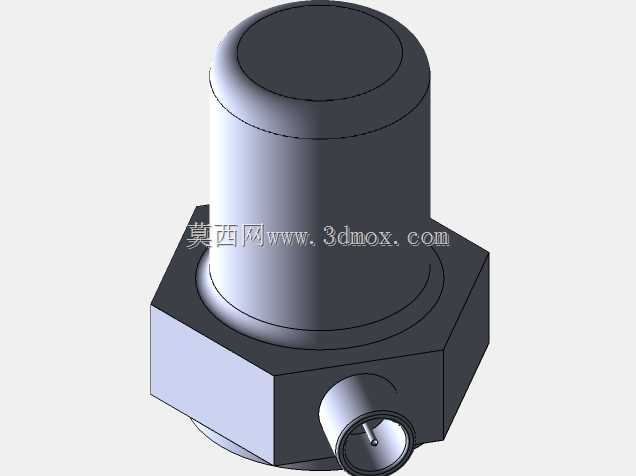

　　在工业设备状态监测、精密实验测试、航空航天部件振动校验等场景中，压电加速度计是采集振动加速度信号的核心传感部件，其结构设计的合理性直接影响信号采集精度与安装适配性。这款压电加速度计的数模还原了工业常用侧出连接型压电加速度计的完整结构，主体采用上部圆柱传感腔体、下部六角安装基座、侧向出线接头的组合构型，整体结构紧凑，适配多数工业设备表面的狭小安装空间。下部六角基座的设计充分考虑了现场安装的操作便利性，采用标准六角外形可适配常规开口扳手进行锁紧操作，基座底面为精加工平面，能够与被测设备的安装面充分贴合，避免安装间隙带来的信号传递损耗，安装孔位设置在基座中心区域，可通过单螺栓完成固定，安装扭矩范围适配常规工业安装标准，

　　不会因过度锁紧导致内部压电元件受压变形，也不会因锁紧力不足出现安装松动带来的测试信号杂波。上部圆柱腔体为核心传感单元的容纳空间，内部预留了压电晶片、质量块、预紧弹簧的安装腔体空间，腔体壁厚经过合理设计，既能够为内部敏感元件提供足够的结构防护，避免外力磕碰损坏内部精密组件，又不会因壁厚过大增加整体重量，额外增加被测部件的负载，影响测试结果的准确性。侧向出线的接头采用标准小型同轴接口结构，接头位置与基座安装面保持足够的安全距离，安装后不会与设备表面产生干涉，同时侧向出线的设计能够降低垂直方向的空间占用，适配安装空间高度受限的测试场景。在建模过程中，所有配合面均按照实际加工公差要求预留了合理的装配间隙，六角基座的对边尺寸、圆柱腔体的外径、

　　出线接头的接口尺寸均参考行业通用的压电加速度计规格进行还原，能够直接用于设备测试方案的装配干涉校验、教学演示场景的结构展示，也可作为传感部件选型阶段的三维布局参考，帮助结构设计人员在整机设计阶段提前规划传感器的安装位置、走线空间，避免后期样机装配阶段出现安装干涉、走线空间不足等问题。这类压电加速度计广泛应用于旋转设备的振动故障监测、结构模态测试、冲击加速度测量等场景，其结构的标准化程度较高，该数模完整还原了产品的外部装配特征，可直接嵌入整机设备的三维装配体中，完成传感器布局的虚拟验证，减少实物样机阶段的整改工作量。
