VENZO RAPTOR 29ER电助力自行车车架结构

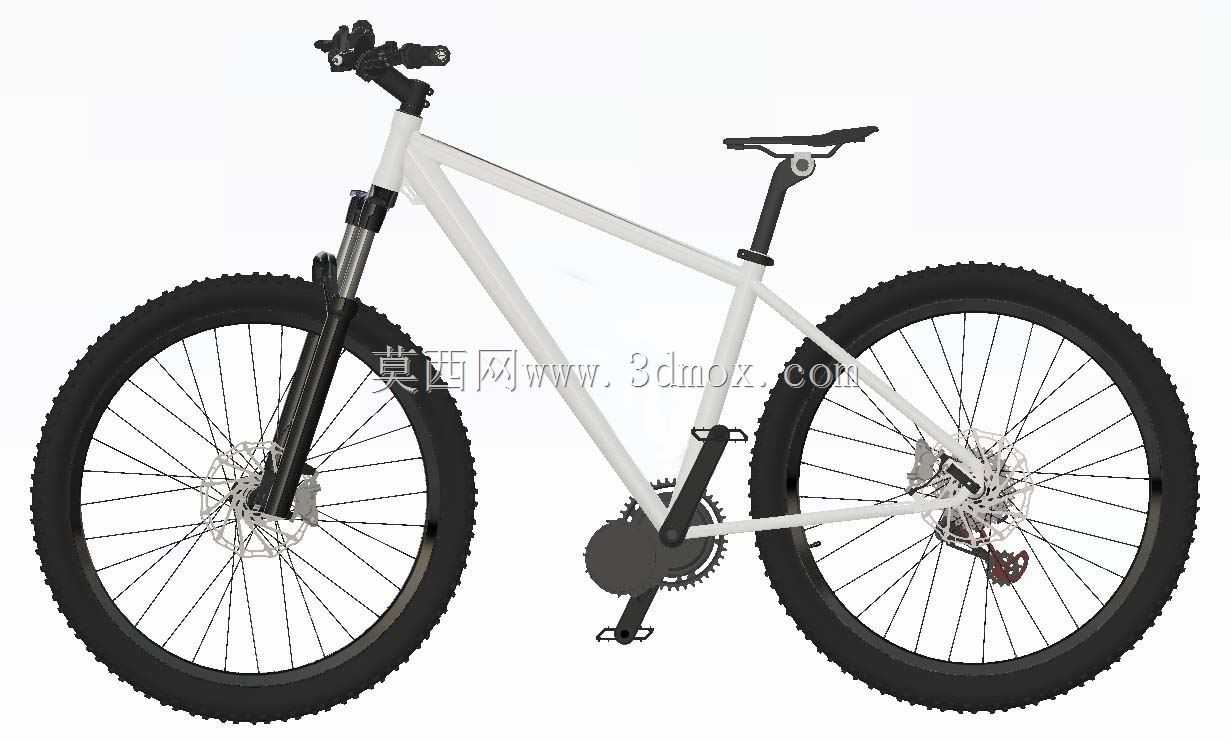

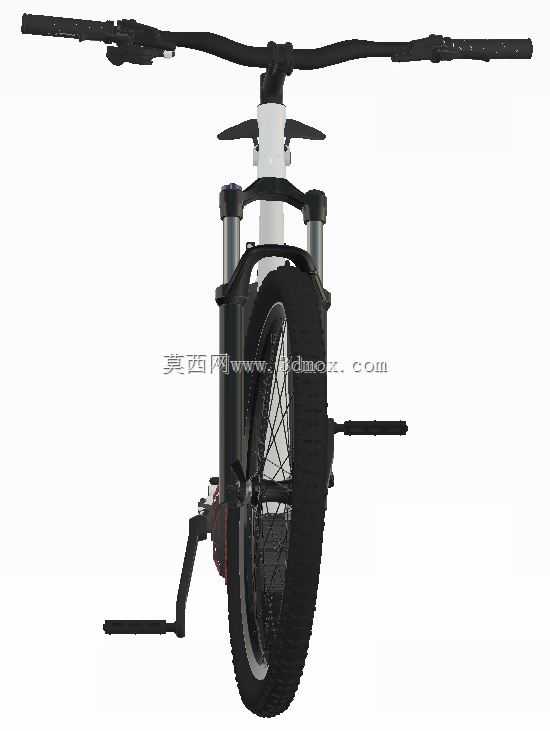

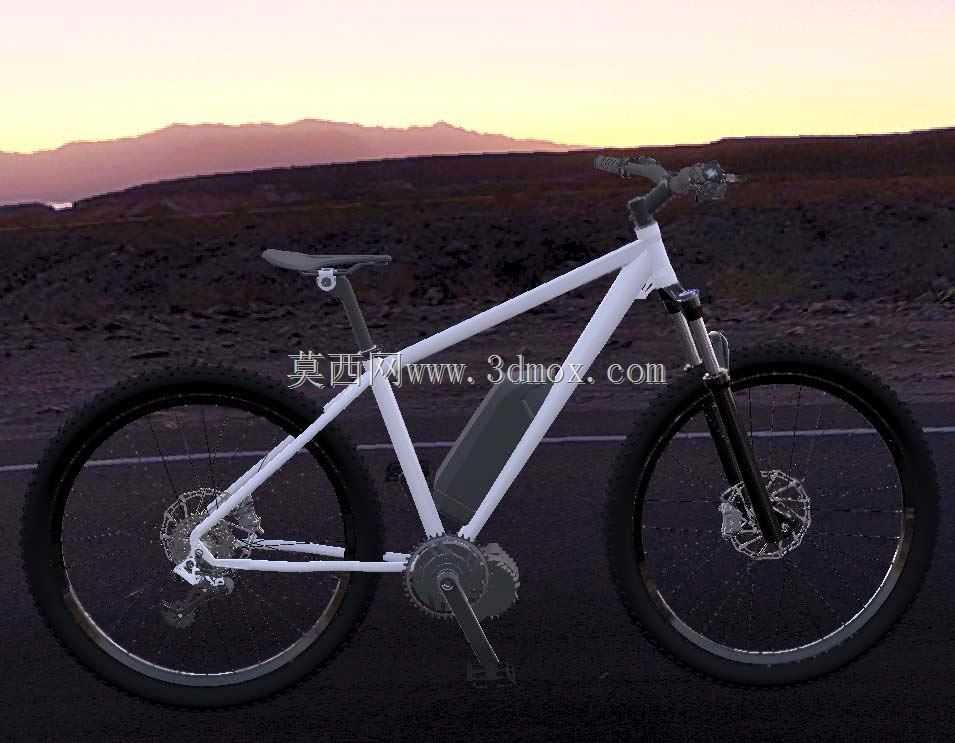

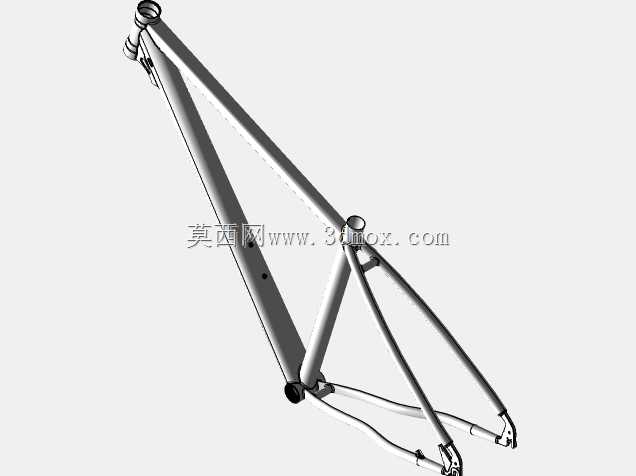

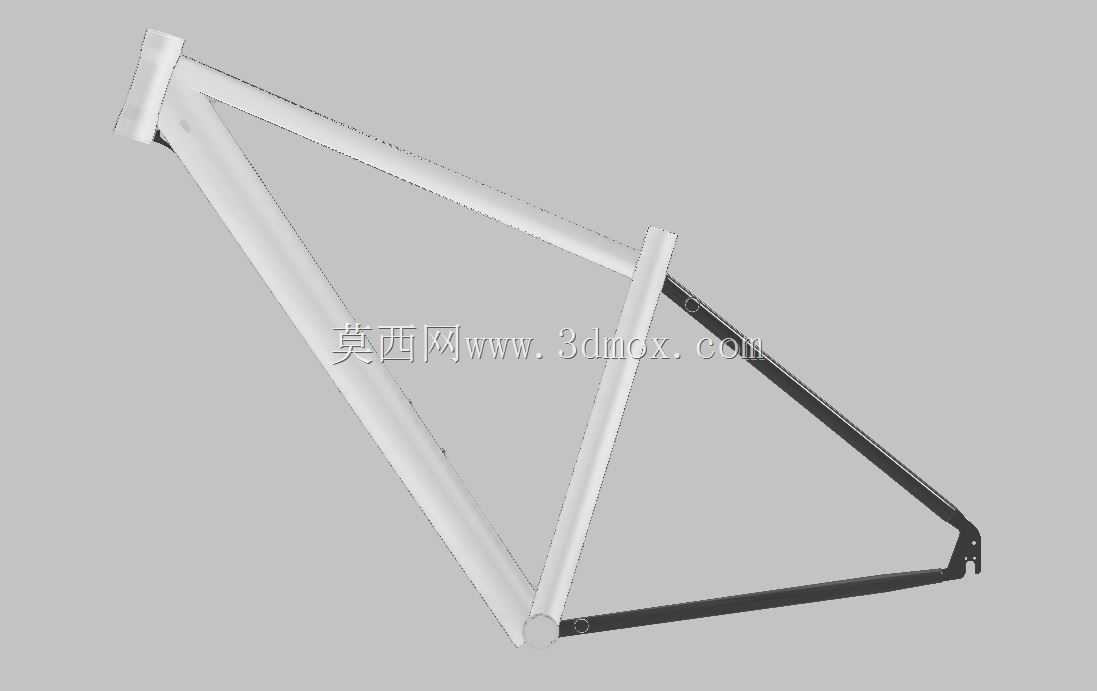

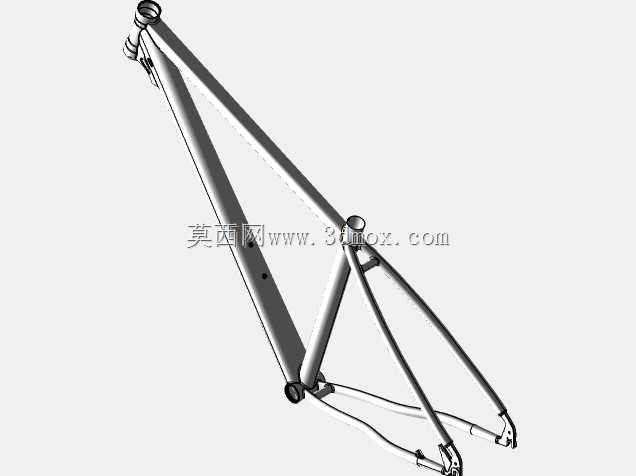

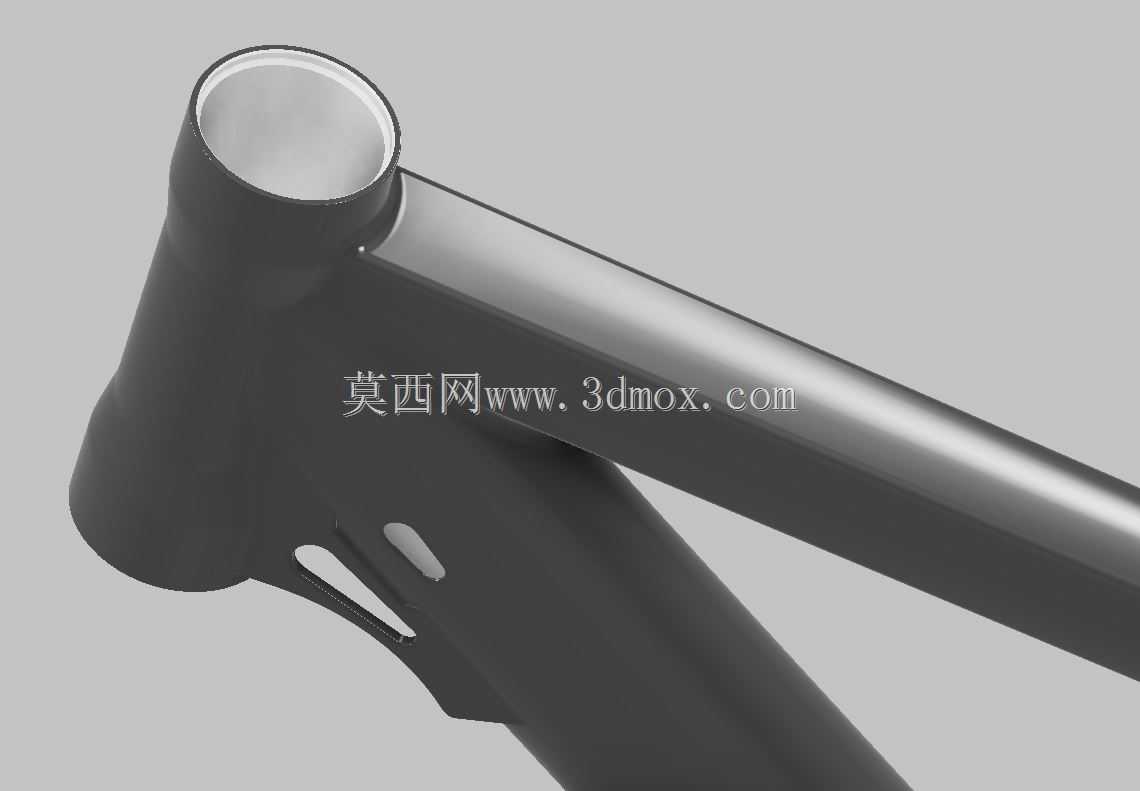

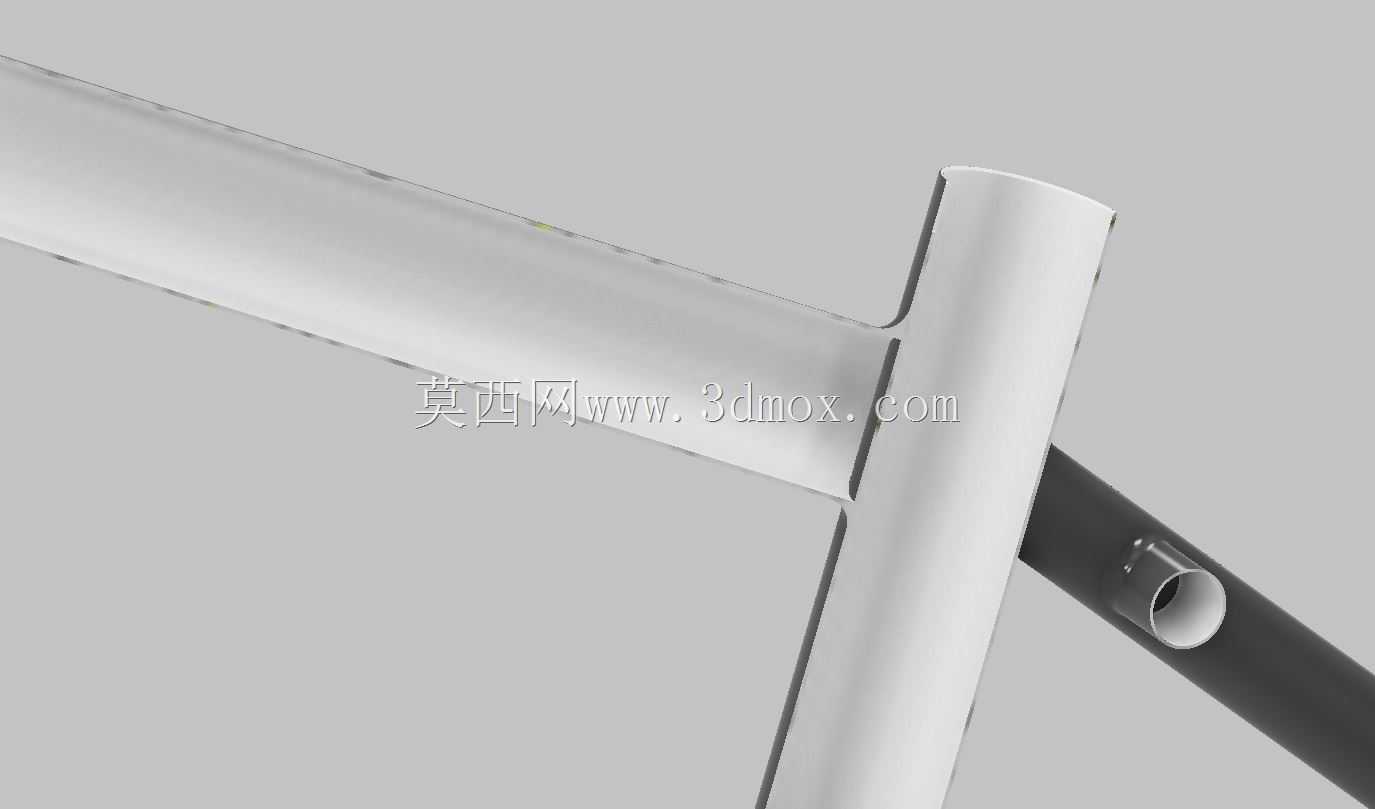

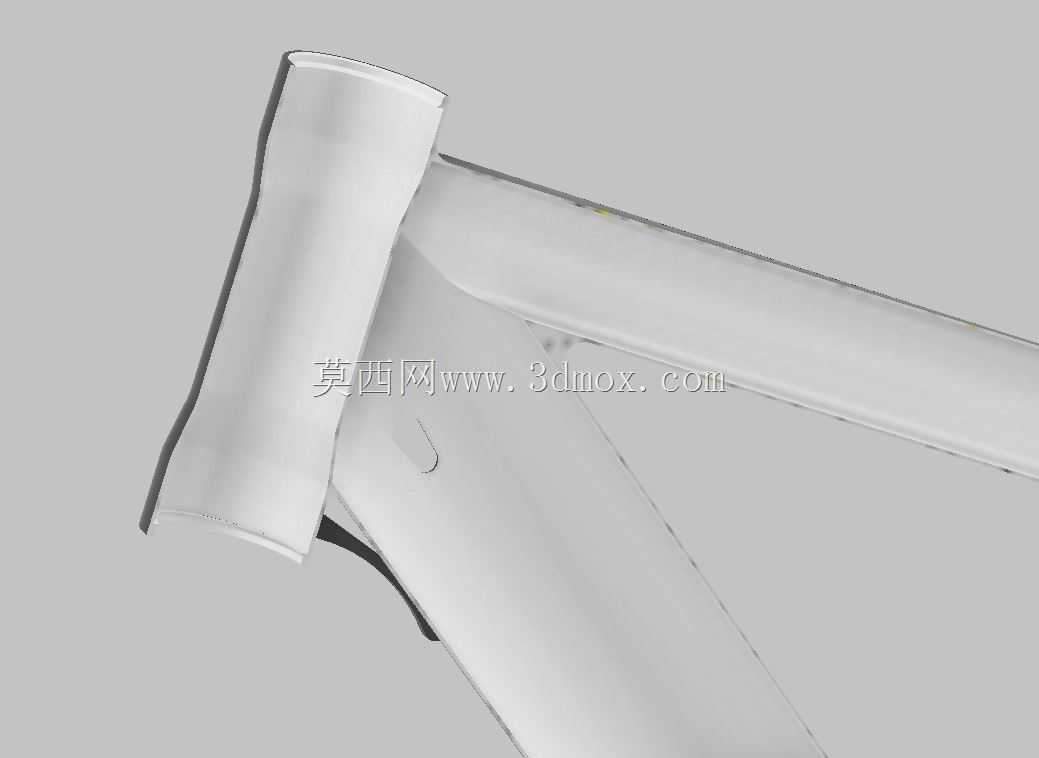

　　这款29寸轮径规格的电助力自行车车架，核心面向户外越野骑行、城市长距离通勤两类核心使用场景，在传统硬尾山地车架的结构基础上，预留了电助力系统的全套安装接口，能够兼容中置驱动电机、内置式电池组、电控线束的排布与固定，解决了普通山地车架改装电助力时出现的安装位冲突、线束外露易损、重心偏移过大的常见工程问题。从结构设计逻辑来看，车架采用经典的菱形硬尾布局，头管角度适配越野骑行的操控需求，在颠簸路面下能够保持足够的转向稳定性，同时兼顾平路巡航的转向灵活性；上管采用变径管材设计，从头部到中轴位置逐步过渡截面形状，在保证侧向刚性的同时控制整体重量，避免骑行过程中出现车架侧向形变量过大导致的卸力问题。立管位置预留了电池仓的安装空间，

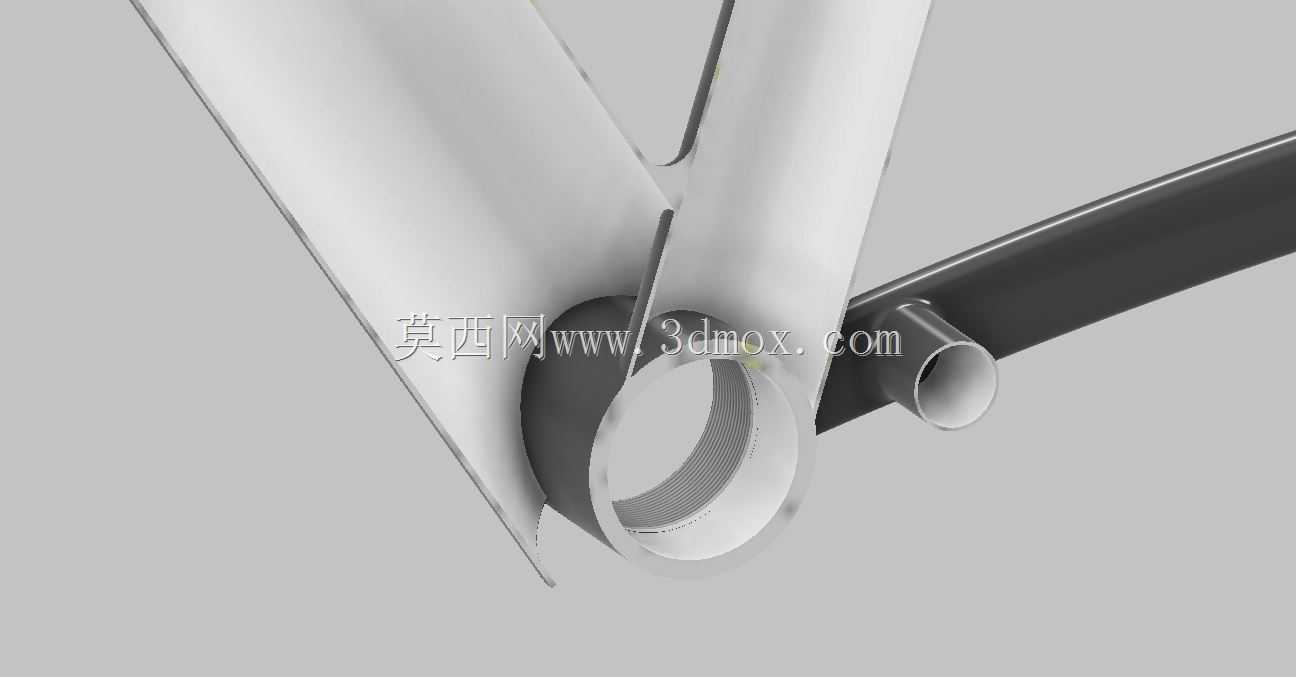

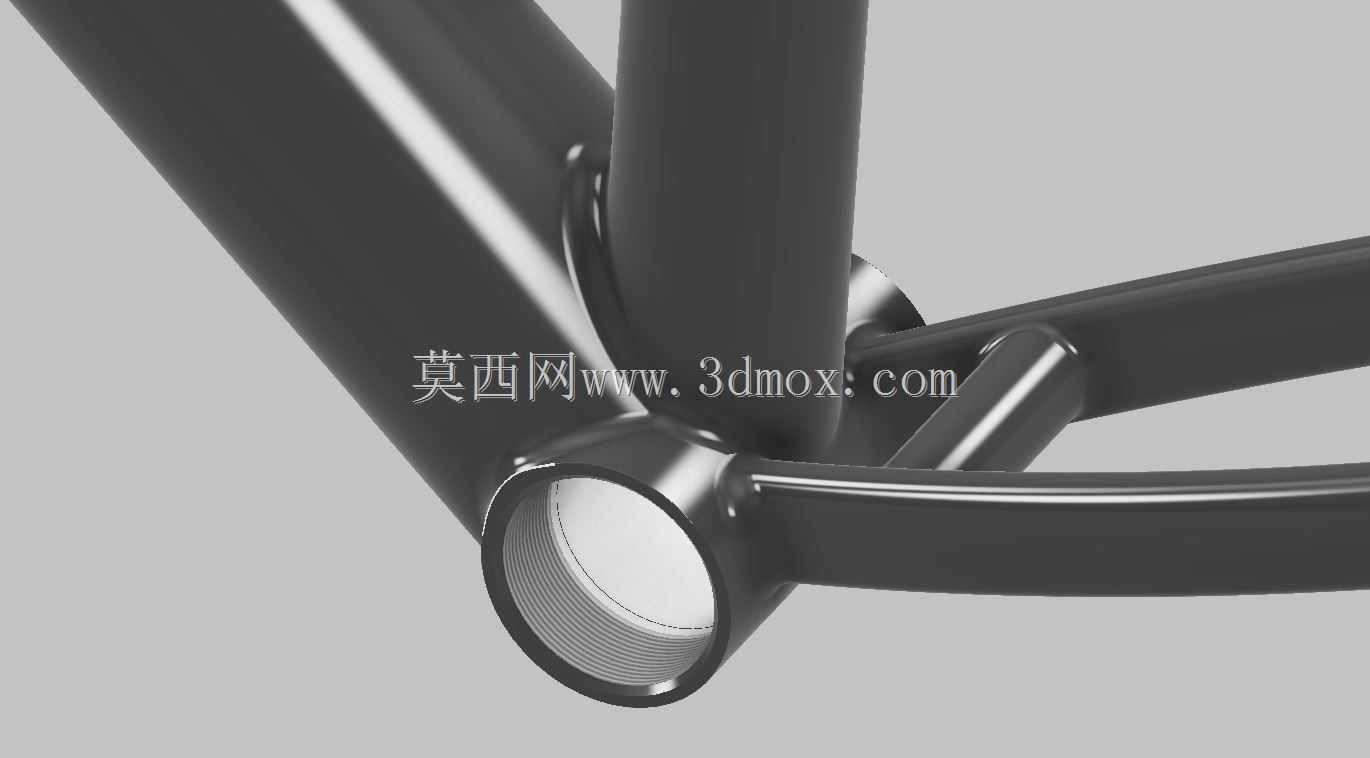

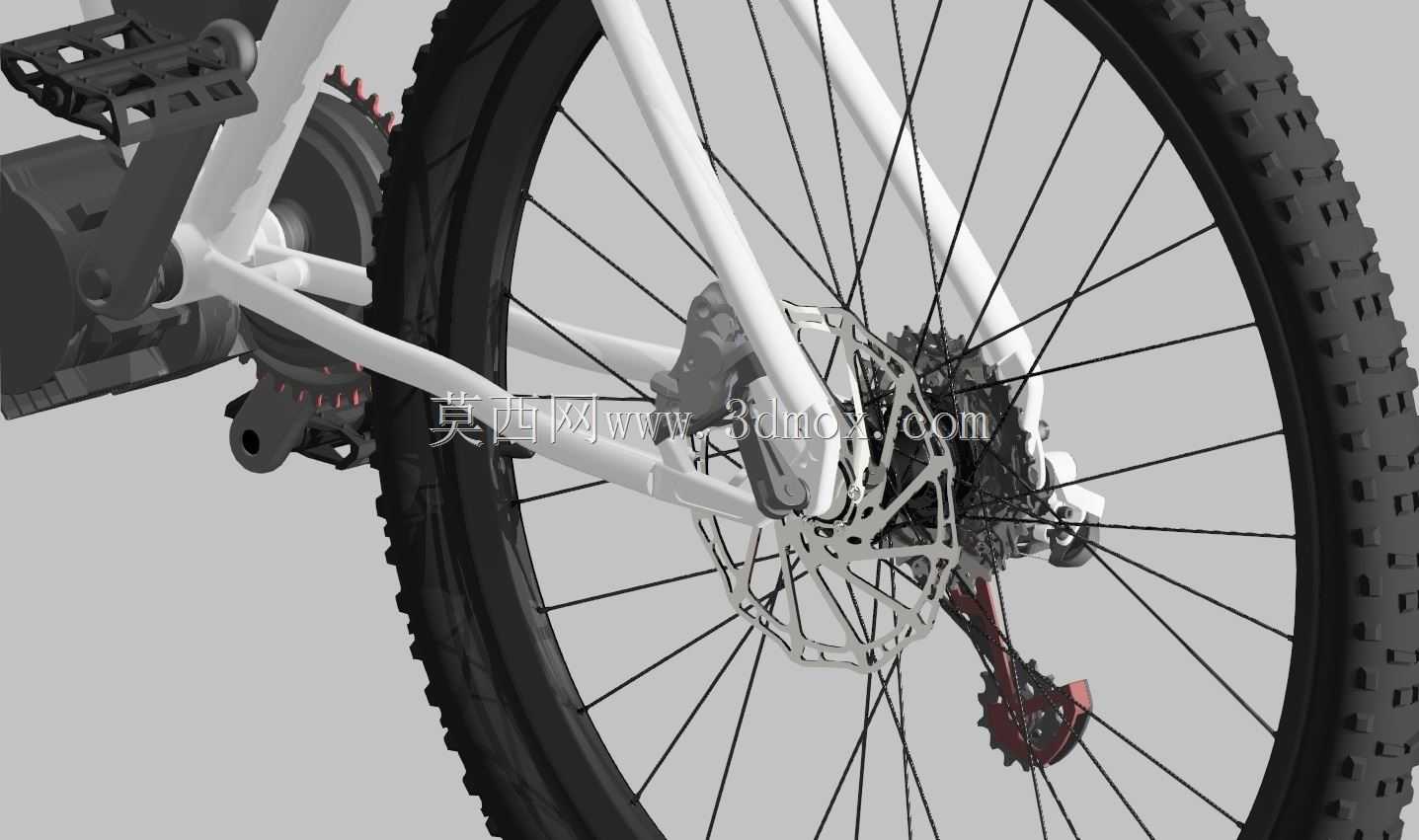

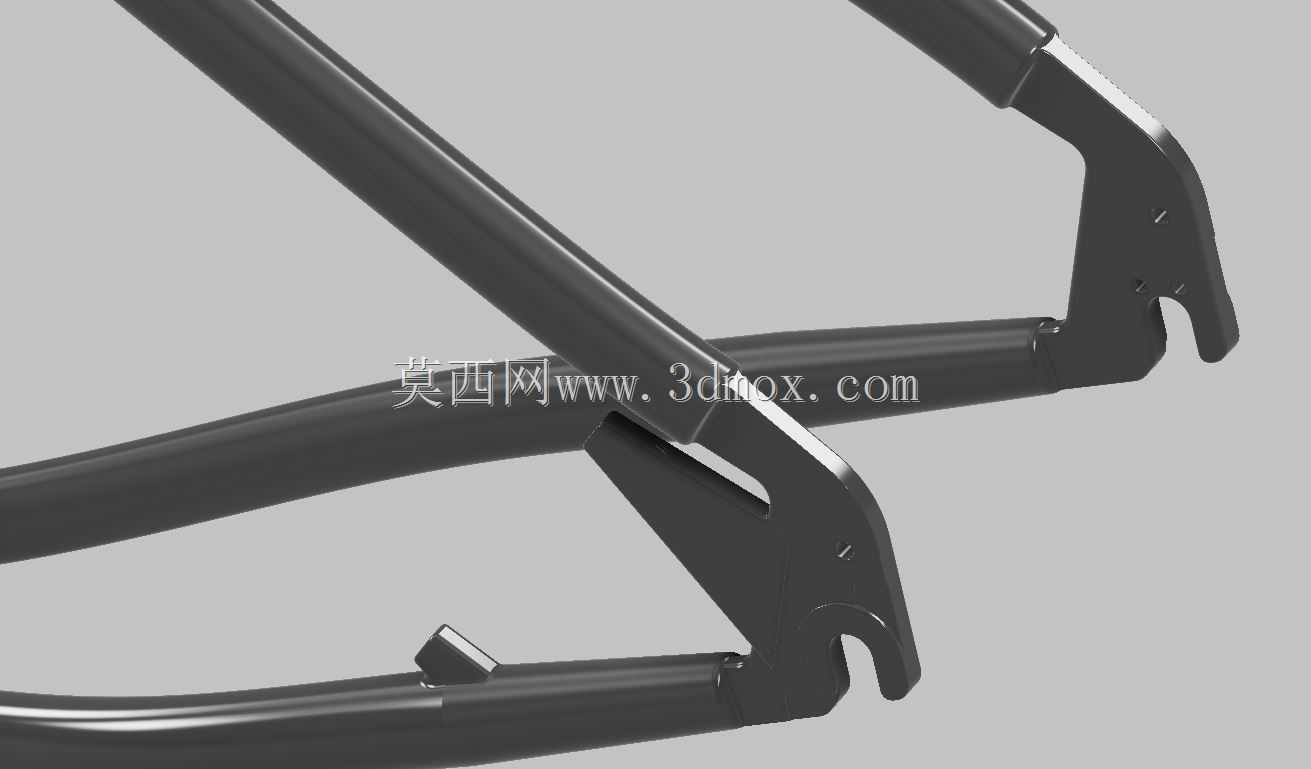

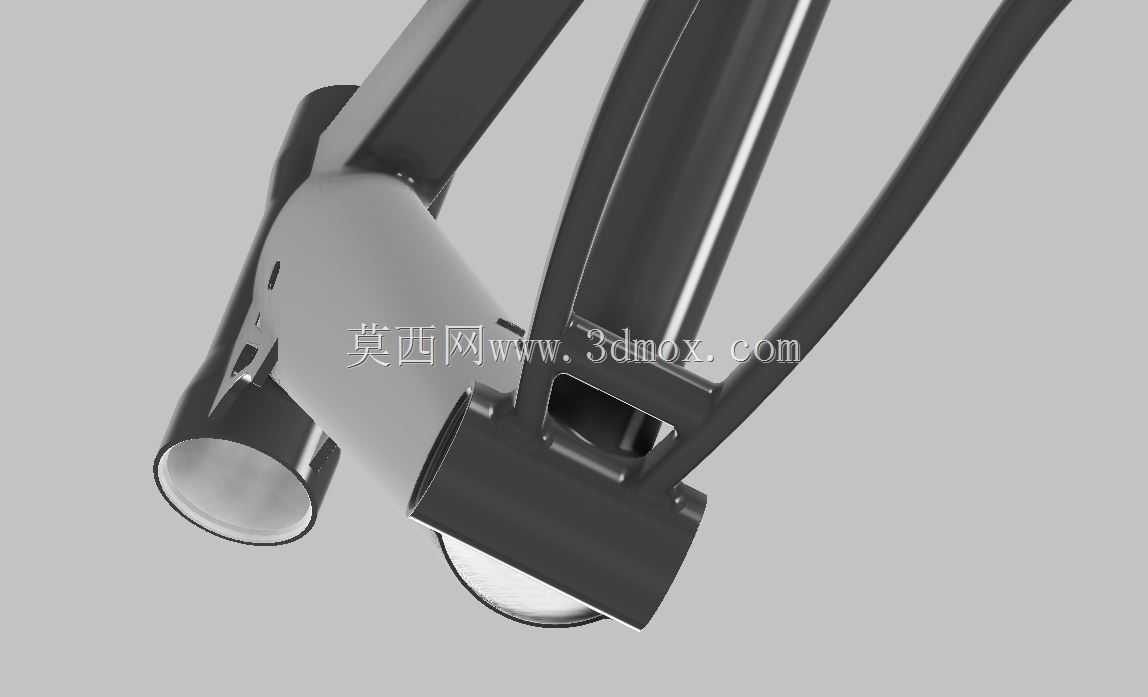

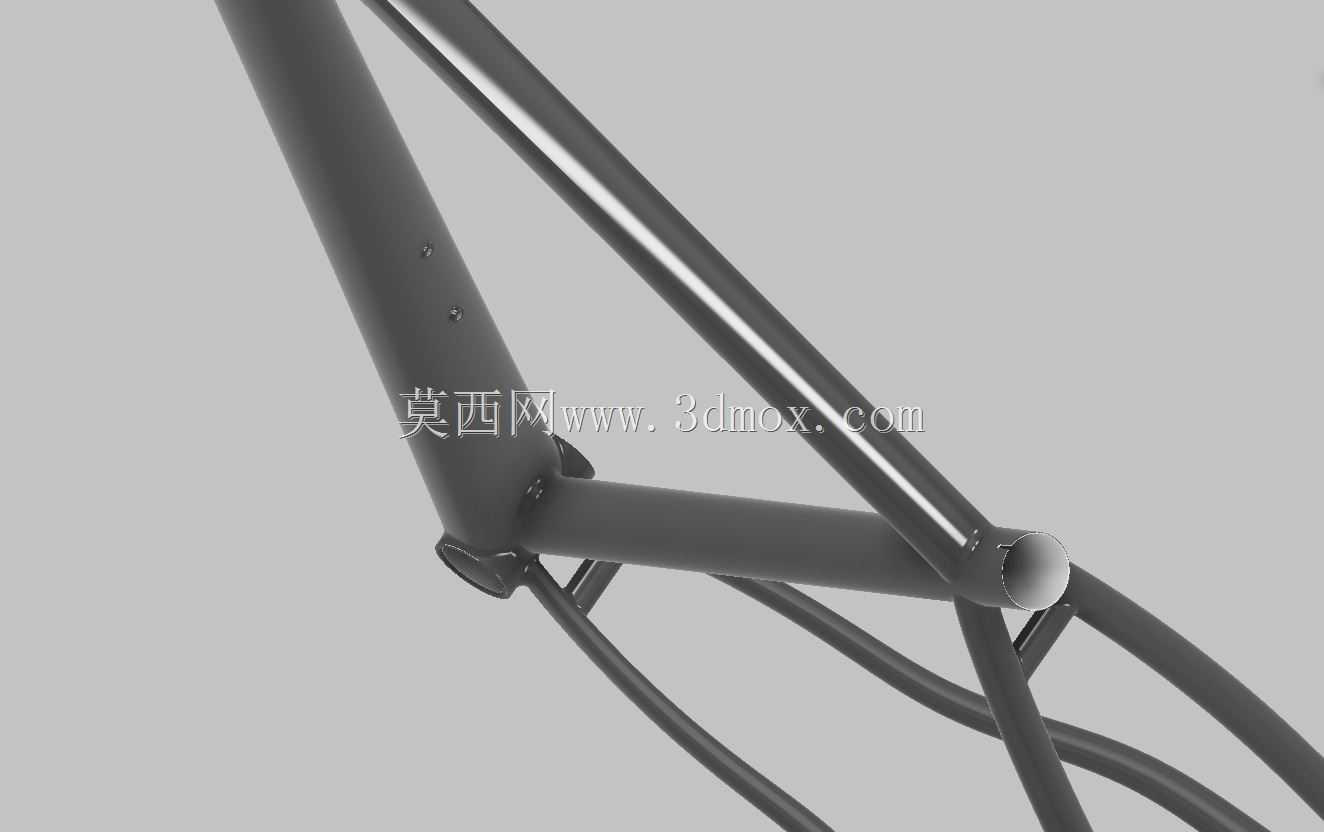

　　能够将大容量动力电池隐藏在管材内部，既降低了整车的重心高度，提升过弯与颠簸路面的行驶稳定性，也能避免电池外露受到泥水、飞石的冲击损坏。后下叉与后上叉的连接位置做了结构强化，对应电助力系统输出的大扭矩工况，避免起步、爬坡时大扭矩输出导致的尾叉变形，同时后叉开档尺寸适配29ER轮组的标准花鼓安装规格，碟刹安装座采用国际通用的平装式标准，能够兼容市售主流的山地车碟刹组件，不需要额外做转接改装。中轴位置采用一体化的电机安装接口，能够直接匹配标准中置助力电机的安装定位，保证电机输出轴与牙盘的同轴度，减少传动过程中的动力损耗与异常磨损。走线位设计同时兼容机械变速与电子变速的线管排布，预留的线束通道能够将电助力系统的传感器线束、

　　供电线束完全隐藏在管材内部，既减少了线管外露带来的风阻，也能避免长期户外使用中线管被泥水侵蚀导致的换挡、助力控制失灵问题。车架的后尾勾采用可更换式设计，发生摔车、碰撞导致尾勾变形时可以单独更换，不需要对整个后叉进行维修或替换，降低后期的维护成本。坐管位置采用标准口径的通用安装位，能够适配不同长度、不同偏移量的坐管，满足不同身高骑行者的坐姿调整需求，碟刹安装座的平面度公差控制在常规山地车的标准范围内，能够保证刹车碟片与夹器的平行度，减少刹车时的异响与蹭碟问题。整体结构在设计阶段就同步考虑了电助力组件的安装边界，所有安装位的定位尺寸都经过匹配校验，组装时不需要对车架进行二次切割、打孔加工，能够直接完成全套电助力系统与传动、制动组件的装配，适配从休闲通勤到中度越野的多场景骑行需求。
