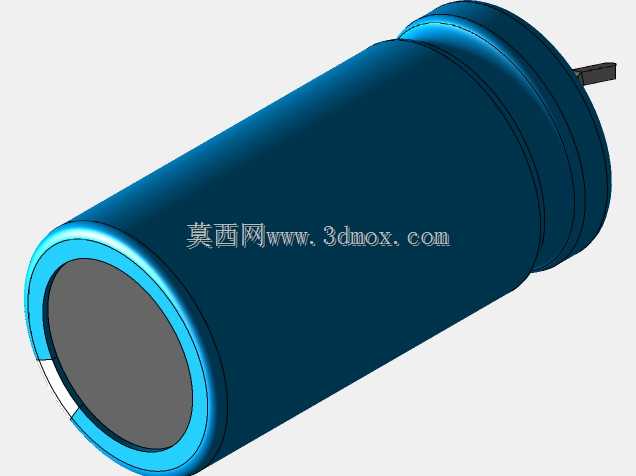

直插铝电解电容20x40mm结构建模

　　直插铝电解电容是电源滤波、储能退耦、低频信号耦合场景里最常见的通孔插装元件，本次建模对象为直径20mm、总高40mm的常规径向引线电解电容，两引脚中心间距设定为10mm，适配市面通用PCB孔位排布规范。建模过程优先还原量产实物的装配边界：圆柱铝壳外壁预留0.15mm的喷塑套膜厚度，外壳一侧的白色负极标识条沿轴向贯通，从顶部封盖边缘一直延伸到底部橡胶塞位置，标识条宽度取壳体周长的1/8，和实物丝印留白比例完全对齐。底部采用扣盖卷边结构，铝壳下端向内卷边压紧丁基橡胶密封塞，卷边圆角半径0.8mm，既还原冲压卷边的工艺特征，也避免结构干涉。两根镀锡铜引线从橡胶塞中心穿出，引线直径0.8mm，露出橡胶塞的有效长度设为6mm，引脚末端做轻微斜切处理，匹配波峰焊插装时的导向需求；长引脚对应正极、短引脚对应负极，建模时严格区分引脚长度差，避免PCB封装极性排布出错。

　　从整机布局角度看，这类2040规格的电解电容多用于开关电源初级滤波、工控驱动板母线储能、音频功放电源退耦工位，安装时电容本体距离PCB板面预留2mm透气间隙，避免焊接热量直接传导至橡胶塞加速老化；周边布局要预留至少3mm的径向安全距离，防止多颗电容并排时套膜摩擦破损，同时给顶部防爆阀留出泄压空间——电容顶部的十字防爆刻槽在建模时做0.2mm深度的下沉特征，还原过压失效时的泄压结构。建模全程采用参数化驱动：将壳体直径、总高度、引脚间距、引线长度全部设为可变参数，后续如果衍生2225、18*40等相邻规格，只需修改参数即可快速更新模型，不需要重新绘制草图。外壳与橡胶塞的配合采用过盈压装逻辑，卷边位置做包络重合约束，不存在特征缝隙；蓝色塑封套和铝壳之间做0.1mm的间隙配合，模拟套膜热缩后的装配状态。在结构评审阶段，可直接将该模型导入PCB装配环境，校验板卡堆叠时电容和周边散热片、接线端子、外壳立柱的干涉情况，也能导出二维工程图标注引脚孔位、禁布区范围，给硬件Layout人员提供准确的三维占位参考，避免传统二维封装只标注孔径、忽略本体高度导致的装配顶壳问题。
