曲柄滑块式线性位移传动机构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:666766
  • 曲柄滑块式线性位移传动机构设计
  • 曲柄滑块式线性位移传动机构设计
  • 曲柄滑块式线性位移传动机构设计
  • 曲柄滑块式线性位移传动机构设计
  • 曲柄滑块式线性位移传动机构设计
  • 曲柄滑块式线性位移传动机构设计

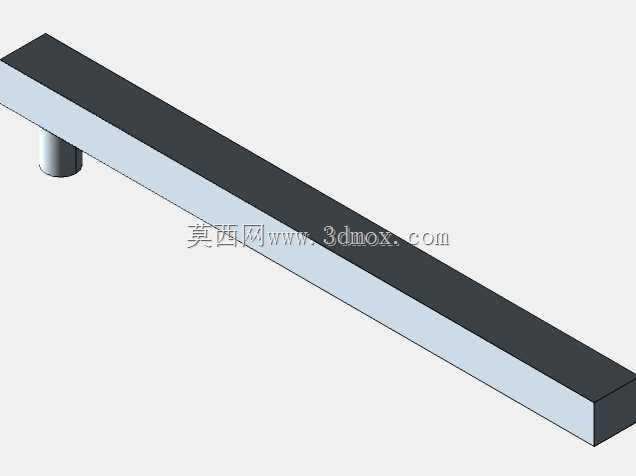

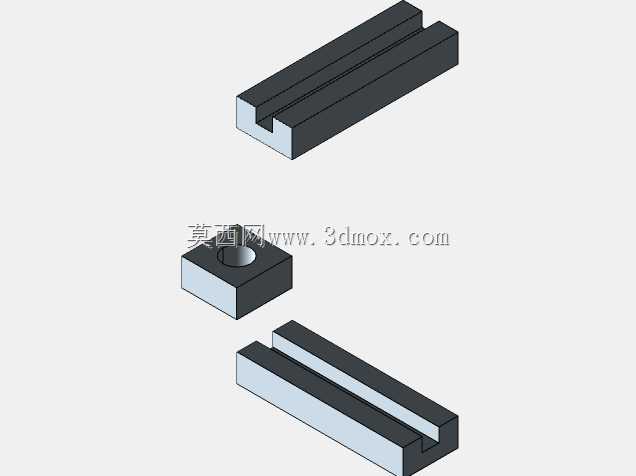

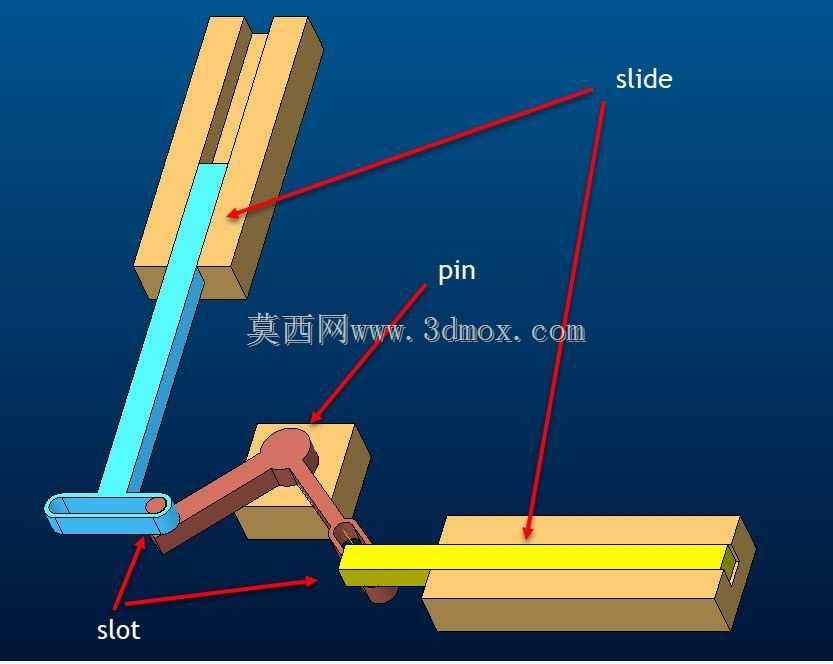

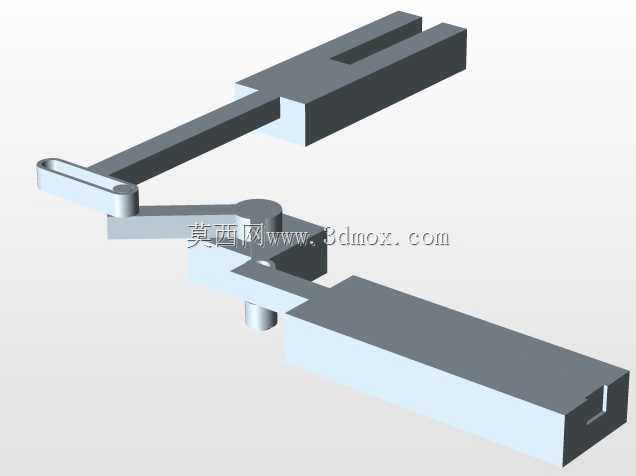

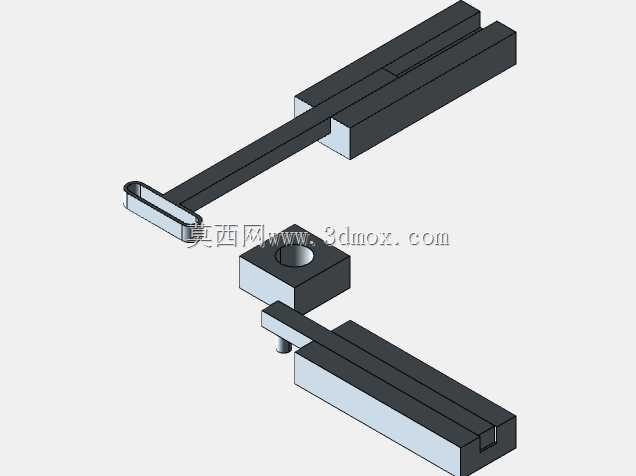

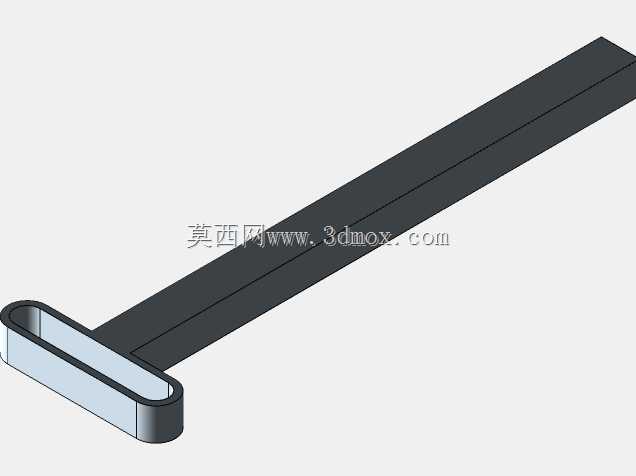

  这套线性位移传动机构采用曲柄滑块核心传动原理,通过销连接、滑动副与槽道配合实现旋转运动到直线往复位移的转换,在轻工送料、小型工装进给、检测设备工位切换等场景中有着广泛应用。从结构设计逻辑来看,机构将动力输入端的曲柄回转运动,通过连接销传递至中间摆杆,摆杆端部的销柱嵌入水平滑台底部的槽道内,将摆杆的摆动转化为滑台沿导轨方向的线性位移,同时竖直方向的滑动副可同步输出另一路直线往复动作,实现单动力输入下的双路位移输出,适配需要同步完成两个方向直线动作的工位需求。设计过程中重点考量了运动副的间隙配合公差,销与槽道的配合选用H7/g6间隙配合,既保证滑动过程无卡滞,又将回程间隙控制在0.02mm以内,满足多数轻载传动场景的位移精度要求;

  滑动导轨面设计有储油槽结构,可在长期运行中留存润滑脂,降低滑动副的磨损速率,延长机构维护周期。安装边界方面,整套机构的安装基面为底部水平安装板,四个安装孔位采用对称布局,适配M6规格的安装螺栓,水平滑台的最大行程为6s对应的位移量,竖直滑动副的行程与水平行程按1:1.2的传动比匹配,可根据实际工位的动作行程需求调整曲柄的回转半径,无需改动整体安装尺寸即可适配不同的位移输出要求。机构的所有运动部件均做了倒角去毛刺处理,滑台与导轨的配合面粗糙度控制在Ra1.6以下,避免运行过程中出现卡顿、异响问题;连接销采用调质处理的45号钢材质,表面硬度达到HRC28-32,可承受长期往复运动的接触应力,减少销孔的磨损变形。在实际选型应用中,

  这套机构可直接适配小型减速电机的输出轴,无需额外增加传动转换结构,整体结构紧凑,占用安装空间小,适合在空间受限的小型自动化设备内部集成使用,相比齿轮齿条、同步带等线性传动结构,这套曲柄滑块式传动结构具备更高的传动刚性,往复运动的定位重复精度更高,且无需额外设置限位结构,依靠曲柄的回转半径即可自然限制滑台的最大行程,降低了设备的电控限位成本。
