山田气动柱塞式油墨输送泵结构

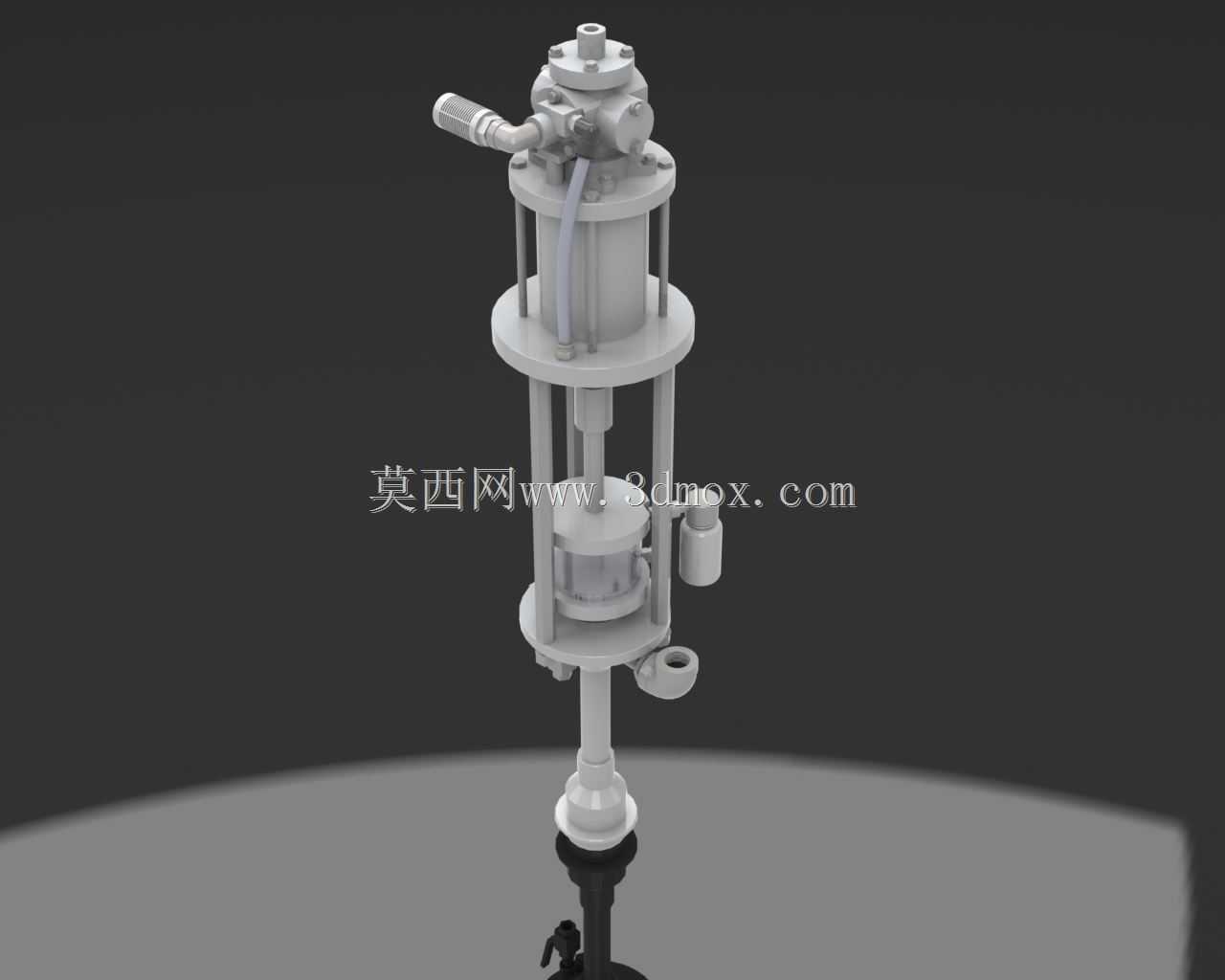

　　这款气动柱塞式油墨输送泵，主要面向印刷包装、油墨调配、涂布生产等场景的流体输送环节，适配中高粘度油墨、光油、类似粘稠性流体的工位供料需求，可直接插装在标准物料桶内完成上料作业，无需额外搭建复杂的进料管路。从结构设计来看，整体采用立式长轴布局，上部为气动驱动单元，集成了气路换向阀、进气调节手柄、消音组件，通过压缩空气驱动内部柱塞做往复运动实现流体抽吸，无需电力接入，在易燃易爆的油墨、溶剂类物料输送场景下具备更高的安全适配性；中部为框架式支撑结构，通过三根立式立柱连接上下安装法兰，既保证了长轴运行的结构刚性，又预留了足够的观察与维护空间，可直接观察柱塞杆的运行状态，日常维护时无需完全拆解整体结构即可完成密封件的更换；下部为泵体插入端，

　　底部设置了底阀与进料口，侧部预留了出料接口，可直接对接软管将物料输送至印刷机、涂布机的料斗位置。设计过程中优先还原了设备的整体外部装配关系，省略了内部精密配合的密封副、换向阀内部流道等细节结构，重点把控整体安装边界尺寸：整体长度适配常见的20L-50L标准工业物料桶的插入深度，上部驱动单元的外径尺寸满足桶口安装的固定要求，侧部出料口的高度预留了软管接驳的操作空间，进气接口的位置避开了安装固定件的干涉区域，可直接用于设备布局的干涉检查、工位物料输送方案的三维排布演示。这类柱塞式油墨泵相比普通离心泵，对高粘度流体的输送适应性更强，不会出现高粘度物料吸程不足的问题，同时气动驱动的方式可通过进气压力灵活调节输出流量与出料压力，

　　适配不同印刷速度下的油墨供给量需求，在实际产线布局中，这类泵通常直接安装在物料桶上方，无需额外的安装机架，底部插入端深入桶底可最大限度减少物料残留，降低换料过程中的物料损耗。建模过程中重点还原了各外部组件的装配位置关系，包括手柄的操作角度、支撑立柱的分布位置、出料口的朝向、底部底阀的结构外形，可直接用于产线三维布局的占位模型，也可作为同类泵体结构设计的外形参考，帮助设计人员快速完成工位供料系统的方案排布，提前预判安装过程中可能出现的管路干涉、操作空间不足等问题。
