双虎钳跨接式多孔定位工装固定板

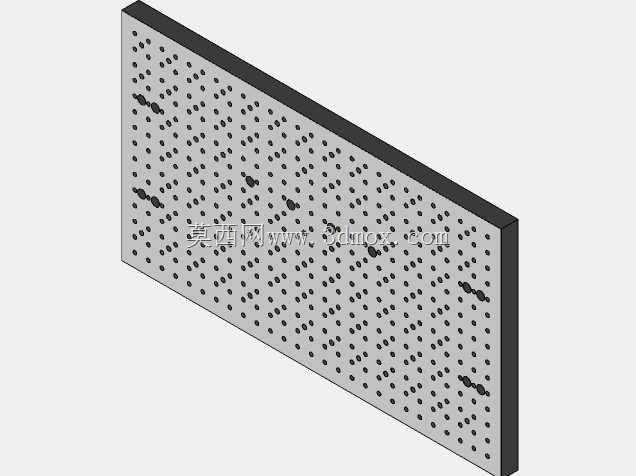

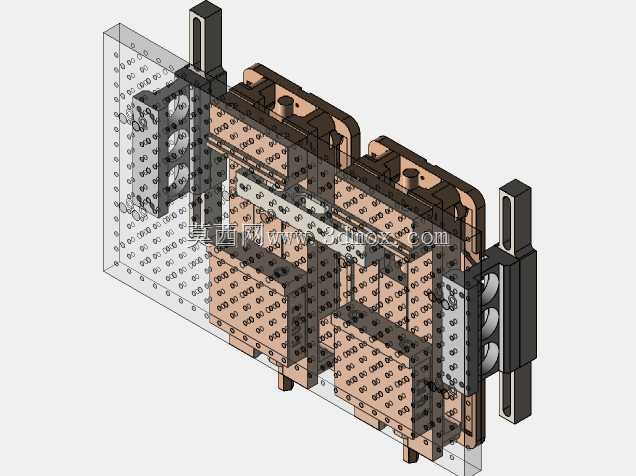

　　在多品种小批量的机加工场景里，频繁更换夹具、重新找正虎钳的过程会占用大量有效加工时间，尤其是批次零件数量仅1-4件的试制、打样环节，反复调整Kurt虎钳的装夹位置、校准平行度的辅助时间往往远超实际切削时长，这款跨接式固定板正是针对这类痛点设计的工装组件。该固定板的核心设计思路是通过一块整体式多孔基板跨越两台并排布置的Kurt虎钳，将虎钳的装夹基准统一到基板的孔系上，无需每次更换零件时重新调整虎钳的安装位置，仅需通过基板上的标准孔位快速切换定位组件，就能实现不同零件的快速装夹切换，大幅压缩换型等待时间。从结构特性来看，基板采用密集阵列孔设计，孔位间距遵循通用机加工装的标准模数，可兼容不同规格的定位销、夹紧螺栓、辅助支撑组件，

　　既可以直接装夹小型异形零件，也能通过转接板装夹带工艺凸台的结构件，适配铣削、钻孔、攻丝等多种常规机加工工序。安装边界方面，固定板的长度尺寸覆盖两台标准6寸Kurt虎钳的并排安装间距，底部设置有与虎钳钳口、工作台T型槽匹配的定位止口，安装时仅需将固定板两端卡入两台虎钳的固定钳口基准面，锁紧虎钳即可完成基板的固定，无需额外在工作台上打孔固定，也不会破坏原有工作台的T型槽布局。基板的厚度经过受力校核，在承受常规铣削侧向力时不会产生翘曲变形，孔系的位置精度控制在±0.02mm以内，能保证重复装夹的定位一致性，避免每次换型后重新对刀找正。实际使用中，当需要切换加工零件时，仅需拆卸基板上对应位置的夹紧元件，更换适配新零件的定位块即可，

　　两台虎钳始终保持原有安装位置不动，基准统一的前提下，换型时间可缩短70%以上，尤其适合科研试制、工装打样、小批量定制零件的加工场景，能有效提升机床的有效稼动率，减少操作人员的重复劳动。基板侧面还预留了辅助定位槽，可加装侧向定位挡块，针对长条形零件的加工也能提供稳定的侧向支撑，避免零件加工过程中出现振刀变形。
