3D打印零件拉伸强度测试工装结构

　　在桌面级3D打印零部件的量产验证与材料选型环节，样件力学性能的快速核验一直是小批量试制阶段的高频需求，这款针对3DP工艺零件开发的拉伸强度测试结构，正是面向实验室、创客空间及小批量打样车间的实测场景设计，可覆盖PLA、ABS、PETG等常见FDM打印材料，以及光固化树脂类打印件的拉伸极限载荷测试，最大可承载300kg的测试拉力，匹配常用的水平拉力计DF912的安装接口，无需额外定制转接件即可完成装配。

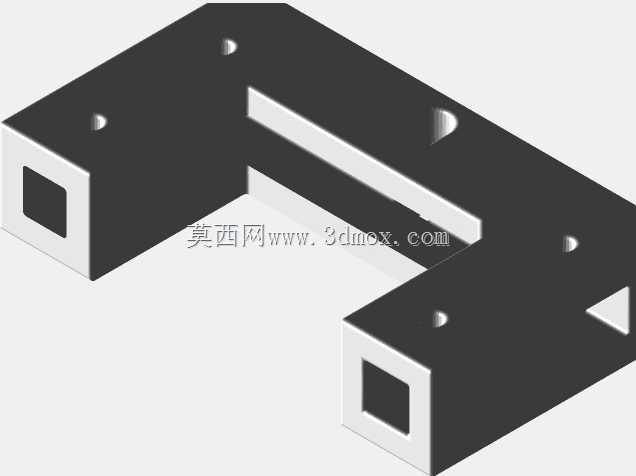

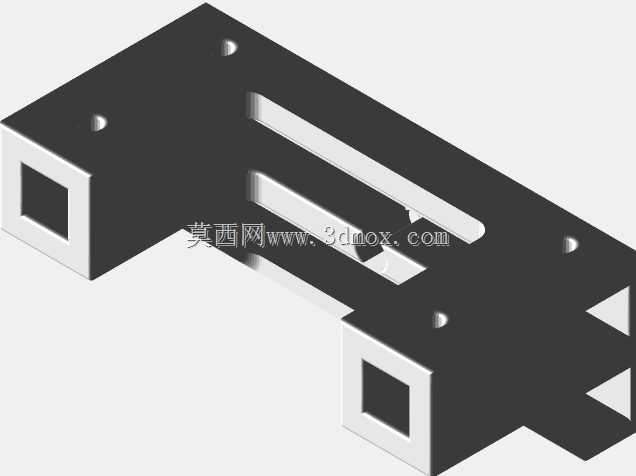

　　整体结构采用双侧方管拼接的L型承载框架设计，框架主体选用标准规格的1/2英寸方形管材作为受力主梁，根据待测零件的尺寸跨度差异，可灵活裁切3×5.5英寸、2×12英寸两种长度规格的方管段进行组合，适配不同长度、不同夹持间距的测试样件安装需求，框架上预设的多组安装孔位，可通过5/16规格的螺栓完成框架段的拼接锁紧，同时预留的M5螺纹安装位，可将1/2方管的安装端与3D打印的夹持基座快速固定，无需复杂的焊接工序，仅需常用内六角工具即可完成整机组装，大幅降低了测试工装的制作门槛。

　　从受力路径设计来看，L型结构的直角转折处做了加厚的受力过渡设计，避免大拉力加载时出现框架形变导致的测试数据偏差，两侧的方管端面预留了拉力计与样件夹持端的安装接口，一端可直接固定水平拉力计的拉环端，另一端可通过快拆压块固定待测试的3D打印样件，加载过程中拉力沿方管轴向传递，不会产生额外的侧向分力，保证测试数据的准确性。框架上分布的多组定位孔，可根据样件的夹持长度调整安装位置，覆盖从标准哑铃型拉伸样件到异形结构打印件的测试需求，无需额外制作适配夹具。

　　安装边界方面，整机组装完成后可直接固定在水平工作台面使用，底部预留的安装孔可通过螺栓锁紧在工作台的T型槽上，避免大拉力测试时框架出现位移，整体结构的外露棱角均做了倒角处理，避免安装调试过程中出现磕碰划伤。针对3D打印零件层间结合力不足、各向异性的材料特性，该工装可灵活调整夹持间距与拉力加载方向，既可以完成标准样件的拉伸强度测试，也可针对实际应用中的异形功能件，如支架、连接件、卡扣类打印零件进行实际工况下的拉力破坏测试，获取真实的零件失效载荷数据，为3D打印零件的结构优化、打印参数调整提供可靠的实测数据支撑，替代了部分专业拉力试验机的小载荷测试场景，适合3D打印研发环节的快速性能核验。
