PVS14单镜用MX11769图像增强管结构

　　在低照度夜间观测、战术侦察、户外夜间作业等场景中，图像增强管是单目夜视观测设备的核心成像部件，这款MX11769规格的增强管，主要适配PVS14单镜夜视设备的装配需求，建模时未包含尾部猪尾结构，核心聚焦管体本身的结构还原。从实际使用的角度出发，这类增强管作为夜视设备的核心感光成像组件，承担着将微弱环境光信号放大转换为可视图像的功能，所有外形尺寸均参照实物测绘还原，可直接用于夜视设备的结构装配校验、外壳适配设计以及整机干涉检查。设计过程中优先保证管体的安装边界尺寸精度，包括筒体的外径、轴向长度、入射端与出射端的配合止口尺寸，以及侧面标识区域的位置与外形，确保模型导入整机装配体后，能准确匹配镜身内部的安装卡槽、

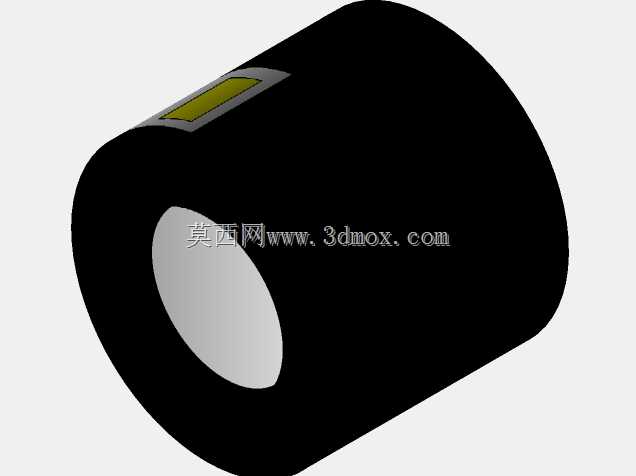

　　压圈固定位以及周边电路的排布空间，不会出现结构干涉问题。管体采用圆柱式主体结构，外部做哑光黑色包覆处理，侧面预留的标识区域对应实物的参数标注位，建模时还原了该区域的凹陷与色差特征，出射端的光学面做了灰度渐变处理，还原实际光学窗口的视觉特征。针对不同用户的配套建模需求，若需要配套构建尾部电缆走线结构，可根据实际使用场景的走线需求，选择弯曲或笔直的线缆构型进行适配，管体尾部的接口尺寸已做精准还原，可直接匹配不同构型的线缆接头模型。在结构设计逻辑上，这类增强管的筒体采用一体化薄壁壳体结构，兼顾内部核心器件的防护需求与整机的轻量化要求，安装时通过筒体两端的止口与镜身内的定位台阶配合，配合端部压圈实现轴向固定，

　　径向则通过镜身内壁的限位筋实现周向定位，避免使用过程中出现管体转动、移位的问题，保证光轴与设备光学系统的同轴度。建模时严格控制了筒体的壁厚、各台阶的公差配合尺寸，可直接用于3D打印手板验证、镜身注塑模具的结构参考，以及夜视设备的装配教学演示，帮助结构设计人员快速完成夜视设备的整体布局校验，减少实物测绘的重复工作量，在设备选型阶段也可通过该模型直观确认增强管的安装空间占用，提前预判周边结构的排布合理性。
