卡森工业PVS14物镜结构三维建模

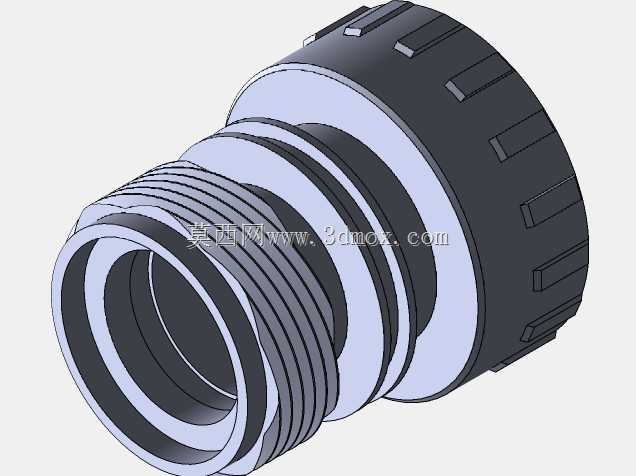

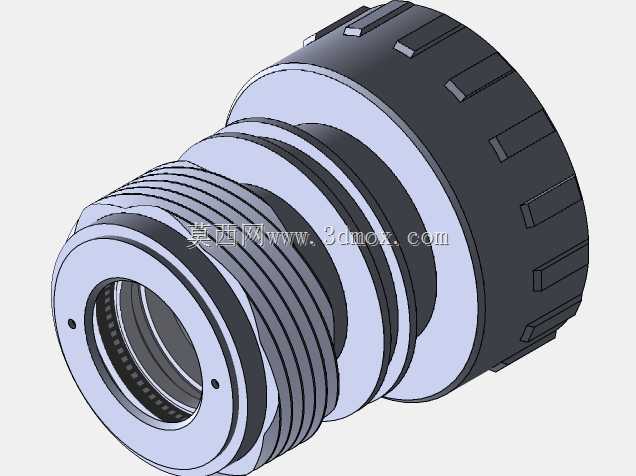

　　该物镜作为夜视观测设备的前端光学采集部件，主要适配单兵夜视仪、户外观测器材等场景，承担入射光线汇聚、成像焦面校准的核心作用，直接决定后端成像器件的光线输入质量与画面解析力。从结构设计来看，外部壳体采用多段阶梯式圆柱构型，前段设置标准英制连接螺纹，螺距与牙型严格匹配通用夜视设备的物镜安装接口，可直接与对应规格的镜身实现旋合装配，安装时的旋合行程经过尺寸校核，拧紧后透镜组光轴与镜身基准轴的同轴度可控制在极小公差范围内，避免出现光轴偏移导致的成像畸变。壳体外圆周设计有等距分布的防滑滚齿结构，齿形高度与间距经过人体工学适配，徒手调节时可提供足够摩擦力，即便佩戴防护手套也能顺畅完成焦距微调操作，不会出现打滑脱手的问题。

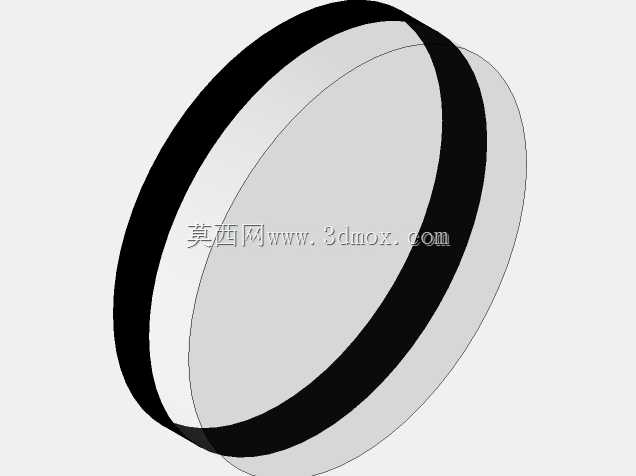

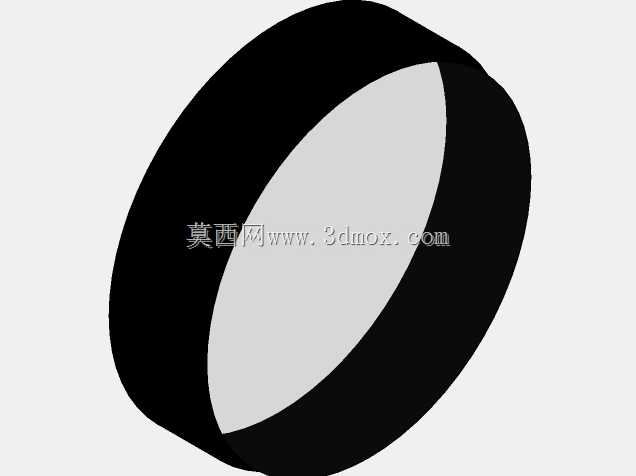

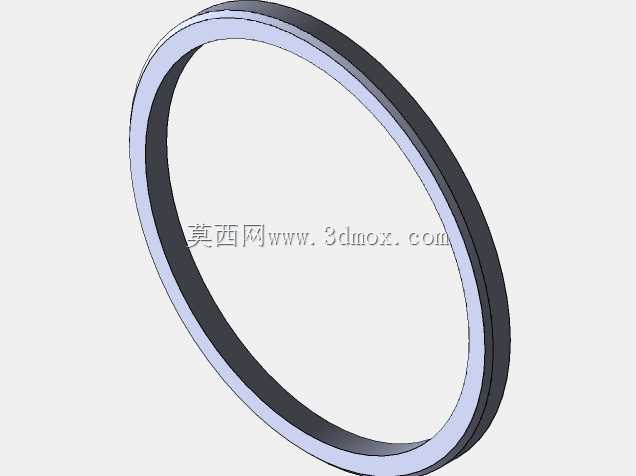

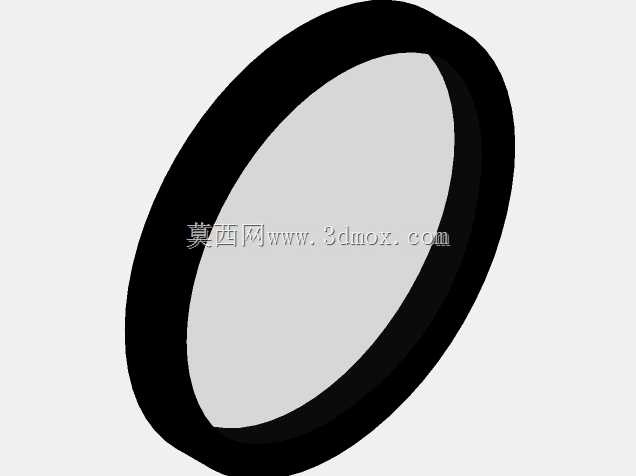

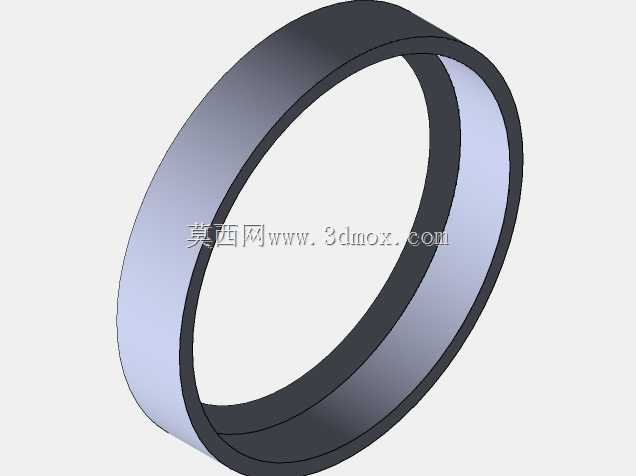

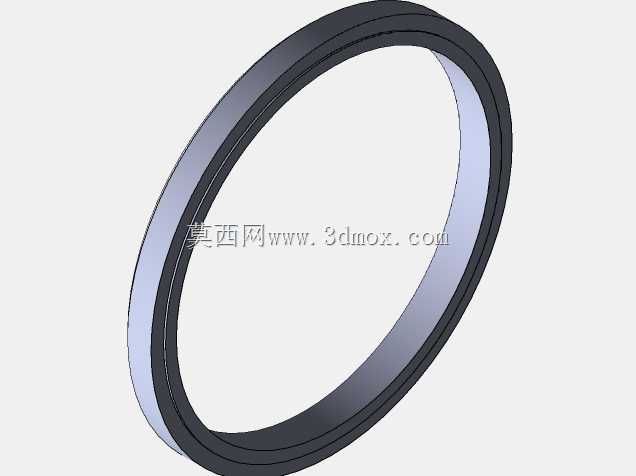

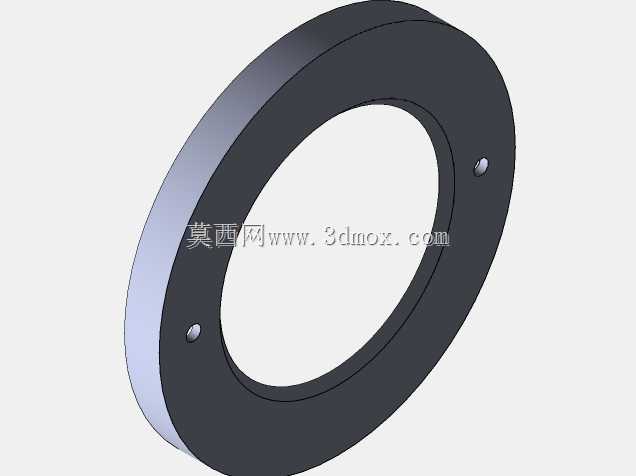

　　内部透镜组采用多片式凹面、凸面透镜组合排布，各透镜的安装隔圈厚度经过逐片计算，确保每片透镜的光心处于同一轴线上，其中第五片透镜的前后焦距分别对应不同的物距适配区间，正向安装时可适配中远距离观测需求，翻转调整后可兼容近距离微距观测场景，覆盖常规使用的全物距范围。设计过程中针对透镜安装顺序做了反复校验，前三片透镜与金属隔圈的装配顺序经过多轮迭代调整，避免顺序错位导致的无限远焦距失焦问题，同时优化了透镜组的轴向压紧结构，在镜筒内壁预留了0.1毫米的调整垫片安装空间，当需要反向运行透镜组时，可通过加装定制厚度的垫片固定第三片透镜的轴向位置，防止设备受冲击、震动时透镜出现移位，保证成像稳定性。整体安装边界严格遵循原有设备的接口尺寸规范，

　　最大外径、总长度均与原装物镜保持一致，无需对配套镜身做任何改造即可直接替换安装，壳体的壁厚经过强度校核，在满足轻量化要求的同时，可承受日常使用中的磕碰、挤压载荷，内部螺纹段的退刀槽尺寸做了优化，既保证螺纹连接的有效啮合长度，又避免应力集中导致的壳体开裂问题。
