PVS14夜视仪目镜组件结构设计

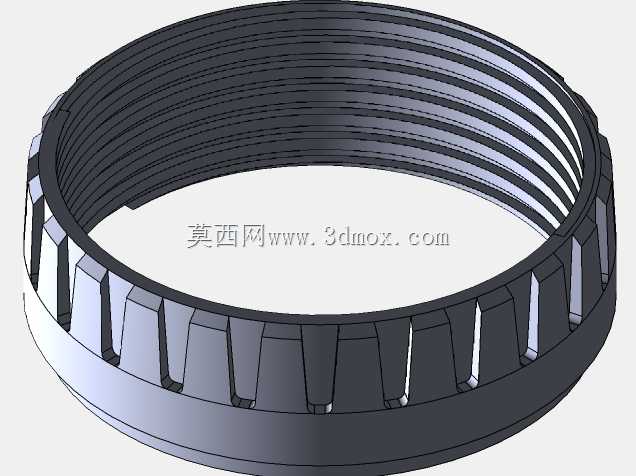

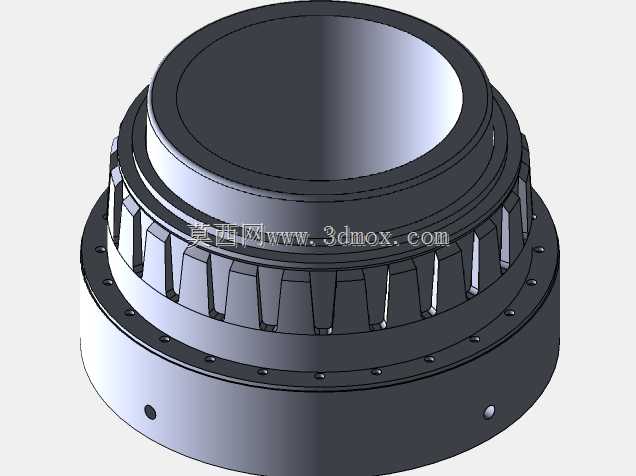

　　该目镜组件作为单目夜视观测设备的核心光学输出部件，主要适配单兵夜间侦察、户外低照度观测、安防夜间巡检等场景的手持或头戴式夜视设备，承担光学系统出射光调校、人眼观测适配的核心功能，是连接内部像增强器与使用者视觉通路的关键结构单元。从结构设计逻辑来看，该组件采用多层阶梯式回转体布局，外层设置带周向防滑齿纹的调焦环结构，齿纹采用等距梯形凸起设计，凸起高度与齿间距经过适配，保证戴薄手套操作时也能获得足够摩擦力，不会出现调焦打滑的问题，调焦行程覆盖常规人眼视度调节范围，可适配不同视力情况的使用者，无需额外佩戴矫正眼镜即可获得清晰观测视野。组件底部设置带均布安装孔的法兰基座，安装孔采用圆周等分布局，孔位公差按照精密光学组件装配要求设定，

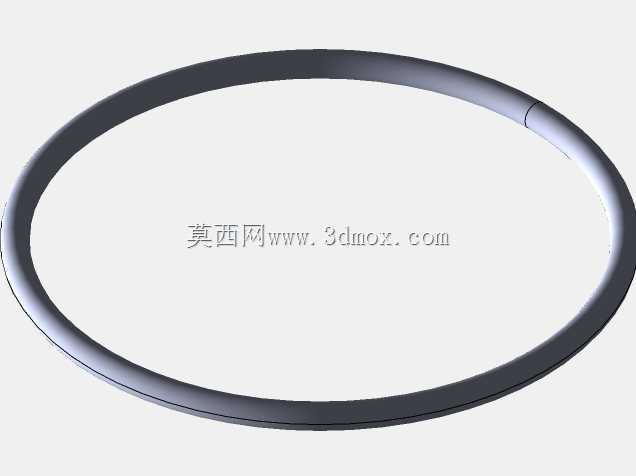

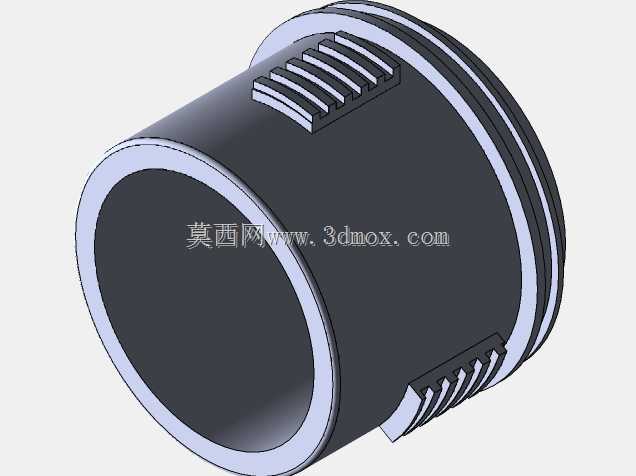

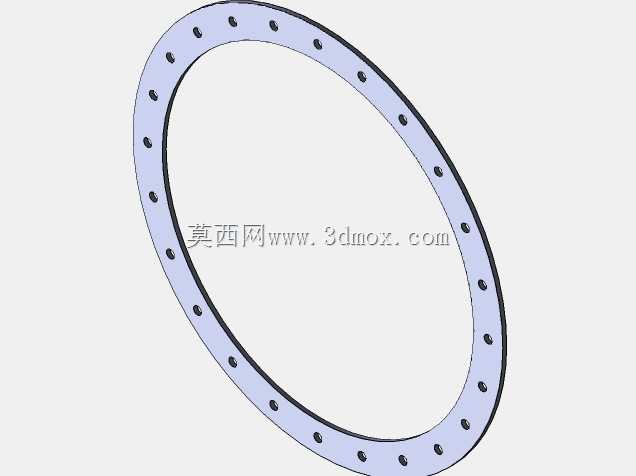

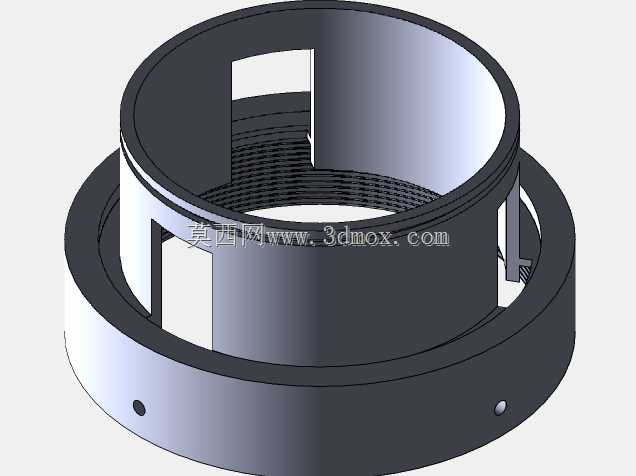

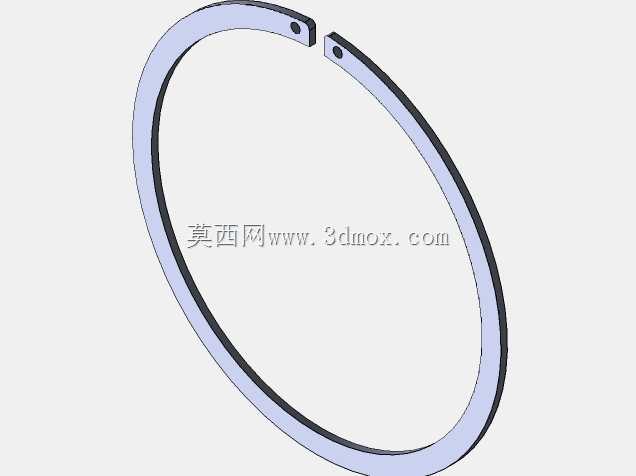

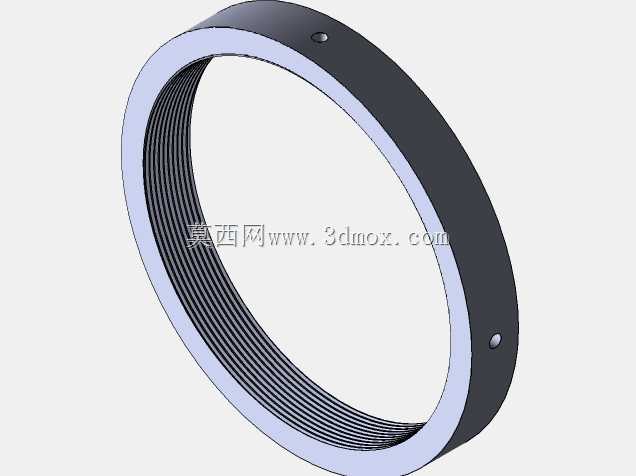

　　可直接与夜视仪主体的镜筒端面配合，通过紧固件实现刚性连接，安装基面的平面度控制在微米级，避免装配后出现光轴偏移问题，保证光学系统同轴度符合观测精度要求。法兰基座上额外设置的径向定位销孔，可在装配时与主体镜筒的定位销配合，实现组件的快速对位，避免安装时出现周向错位，保证调焦刻度与实际视度值的对应关系准确。组件中部的多层阶梯结构分别承担不同功能，内层阶梯用于固定光学镜片组的隔圈与压圈，每级阶梯的内径尺寸与对应镜片的外径配合公差采用小间隙配合设计，既保证镜片安装后不会出现径向窜动，又不会因为过盈配合挤压镜片产生内应力，避免影响光学成像质量；外层阶梯则用于容纳调焦环的导向槽与限位结构，调焦环转动时通过内部的螺旋槽带动镜片组沿轴向移动，

　　实现视度调节，螺旋槽的导程经过匹配设计，调焦全程转动角度控制在合理范围，操作时不会出现转动角度过大或过小导致的调节精度不足问题。从外形边界来看，组件整体最大外径适配常规PVS14系列夜视仪的主体尺寸，不会出现突出镜身过多导致的携行磕碰问题，轴向总长度经过压缩优化，在容纳完整镜片组与调焦结构的前提下尽可能缩短尺寸，降低整套设备的整体重量，提升长时间头戴使用的舒适度。组件外露的金属表面采用硬质氧化处理，既提升表面耐磨性能，避免日常使用中调焦环反复转动造成的表面磨损，又能实现哑光消光效果，避免夜间使用时表面反光暴露位置，适配夜视装备的隐蔽使用需求。建模过程中优先保证外部装配尺寸与操作结构的准确性，内部镜片隔圈、压圈等细小结构按照实际装配逻辑还原，可直接用于夜视仪外观验证、结构装配干涉检查、操作手感模拟等设计环节，为同类夜视仪目镜组件的结构优化、改装设计提供可靠的三维参照。
