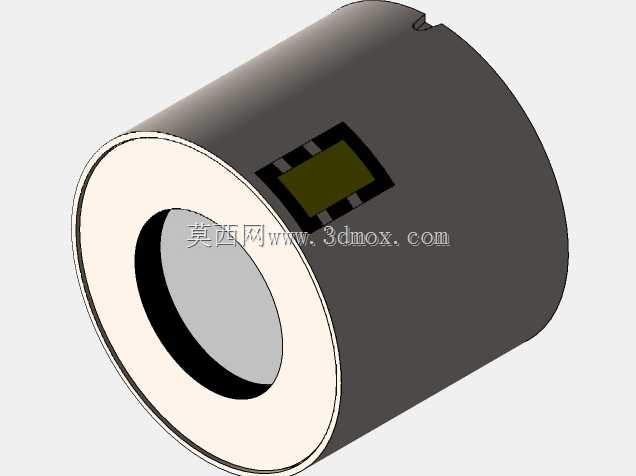

利顿M890夜视设备用像增强器结构

　　这款像增强器主要适配AVS6、AVS9、PVS15系列夜视设备，是夜视成像链路中的核心光电转换部件，承担着将微弱环境光信号放大转换为可视光学图像的核心功能，直接决定夜视装备的观测清晰度、低照度响应能力与成像信噪比。从结构设计来看，整体采用圆柱筒式主体构型，这种构型一方面适配夜视仪目镜与物镜组的同轴光路布局，能最大限度减少光路折转带来的像差与光损，另一方面圆柱外形也便于在夜视设备的镜筒腔体内部完成同轴定位，降低装配时的同轴度调校难度。设计过程中针对荧光屏侧的顶盘结构做了适配性优化，顶盘既可以做到与筒体外缘完全齐平，满足紧凑型夜视设备的小尺寸安装需求，也可以根据不同型号夜视设备的内部腔体余量，设计为轻微凹陷的结构形式，

　　这种容错设计能够适配不同批次壳体的加工公差，即使壳体安装位存在轻微的矿坑磕碰形变，只要形变范围在设计允许的公差带内，就不会影响部件的装配贴合度，避免因壳体局部小瑕疵导致整组部件无法安装的问题，大幅提升了部件的装配适配性。在安装边界控制上，筒体的外径尺寸严格匹配对应型号夜视设备的镜筒内径公差，安装时无需额外加装适配衬套即可直接推入腔体完成定位，筒体侧面预留的标识安装位可直接粘贴型号标识与参数铭牌，不会与镜筒内壁产生干涉。从实际应用场景来看，这类像增强器不仅可用于军用夜视观测装备，也可适配夜间安防巡检、低照度环境工业检测、野外夜间搜救等场景的夜视设备，作为核心成像部件使用时，其结构强度能够满足常规携行、户外使用的抗振需求，

　　筒体的封闭结构可避免外部杂散光从侧面进入成像光路，减少杂光对成像质量的干扰。建模过程中严格还原了实际部件的尺寸基准，所有配合面的尺寸公差均按照实际装配要求做了对应设置，荧光屏侧的安装台阶、筒体侧壁的定位缺口都做了精准还原，能够直接用于夜视设备的整体装配干涉检查、光路模拟验证，也可作为同类型像增强器国产化替代设计的结构参考，帮助设计人员快速完成部件选型适配与安装结构设计，减少重复测绘的工作量。
