适配5mmHTD皮带的小型皮带张紧结构

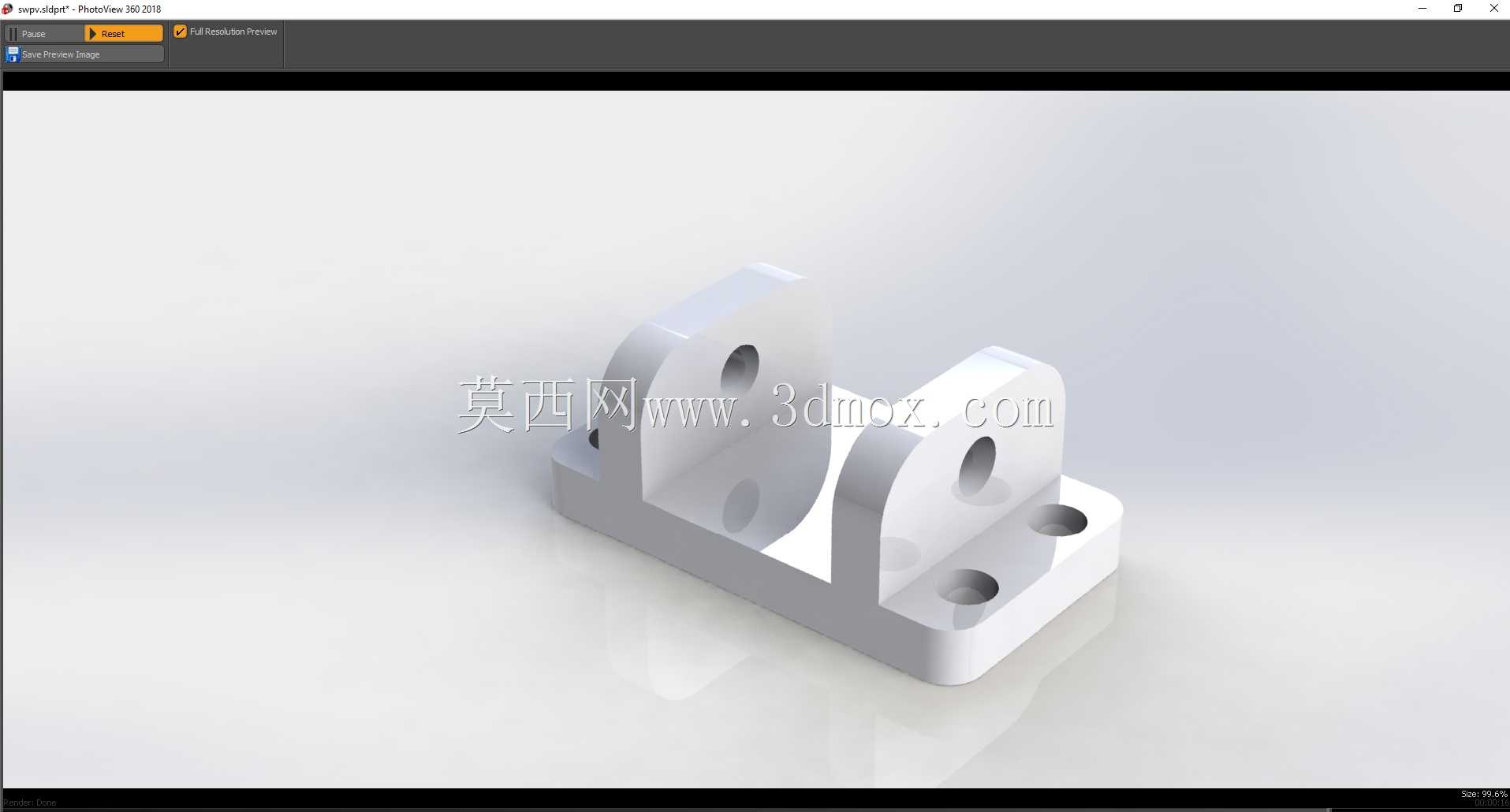

　　在小型自动化传动、桌面级实验设备、紧凑型动力传输场景中，同步带传动的张紧失效一直是影响传动精度、缩短皮带寿命的核心痛点，尤其是5mm节距的HTD同步带，常应用在负载不大但对传动平稳性有一定要求的小型机构中，传统的张紧轮支架往往需要额外的调节腰槽、锁紧结构，不仅占用安装空间，还容易在长期振动下出现锁紧松动、张紧力偏移的问题。这款小型张紧结构采用分体式双座设计，整体安装底座为一体化铣削成型的块状结构，两个对称布置的支撑立板通过螺栓连接在底座上，无需额外的调节滑槽，依靠两个零件的连接间隙微调即可实现张紧力的可变调整，整套结构仅需4颗螺栓完成组装，零件数量少，加工难度低，普通的立式加工中心甚至桌面级CNC都可以完成零件加工，

　　不需要特殊的工装夹具。结构中间预留的两个滚柱安装位，是实现外部自由浮动张紧的核心，滚柱直接与皮带背面接触，不需要额外的轴承座嵌套，滚柱自身的圆柱度可以保证与皮带的均匀接触，避免皮带边缘出现偏磨、受力不均的问题，浮动结构可以在皮带运行过程中自动补偿皮带的蠕变伸长、安装同轴度误差带来的张紧力波动，不需要人工定期反复调整张紧度。从安装边界来看，底座上预留了两个沉头安装孔，孔位间距适配常用的20系列铝型材安装槽距，也可以直接通过螺栓固定在金属安装板上，整体结构的外轮廓尺寸紧凑，不会占用过多的设备内部空间，立板上的滚柱安装孔同轴度公差控制在0.02mm以内，保证滚柱转动顺畅无卡滞，不会给皮带传动带来额外的运行阻力。在实际选型使用时，

　　需要注意该结构适配的是宽度不超过9mm的5mmHTD同步带，张紧力的调整范围可以覆盖0-50N的预紧需求，完全满足小型传动机构的使用要求，结构的分体设计也方便后期维护更换滚柱，不需要拆卸整个底座就可以完成易损件的更换，相比一体化焊接或者整体打印的张紧支架，维护成本更低，互换性更强。设计过程中特意规避了复杂的曲面结构，所有的加工面都是平面或者规则圆柱面，不管是采用金属切削加工还是非金属3D打印制作，都可以快速实现零件成型，不需要特殊的后处理工序，两个支撑立板的对称设计也减少了零件种类，降低了加工和物料管理的成本，底座的沉头孔设计可以让安装螺栓的头部完全沉入底座内部，不会突出安装面干涉其他周边部件，整体结构的边角都做了小倒角处理，避免安装过程中划伤皮带或者操作人员。
