FRC赛事竞技攀爬机器人机械结构设计

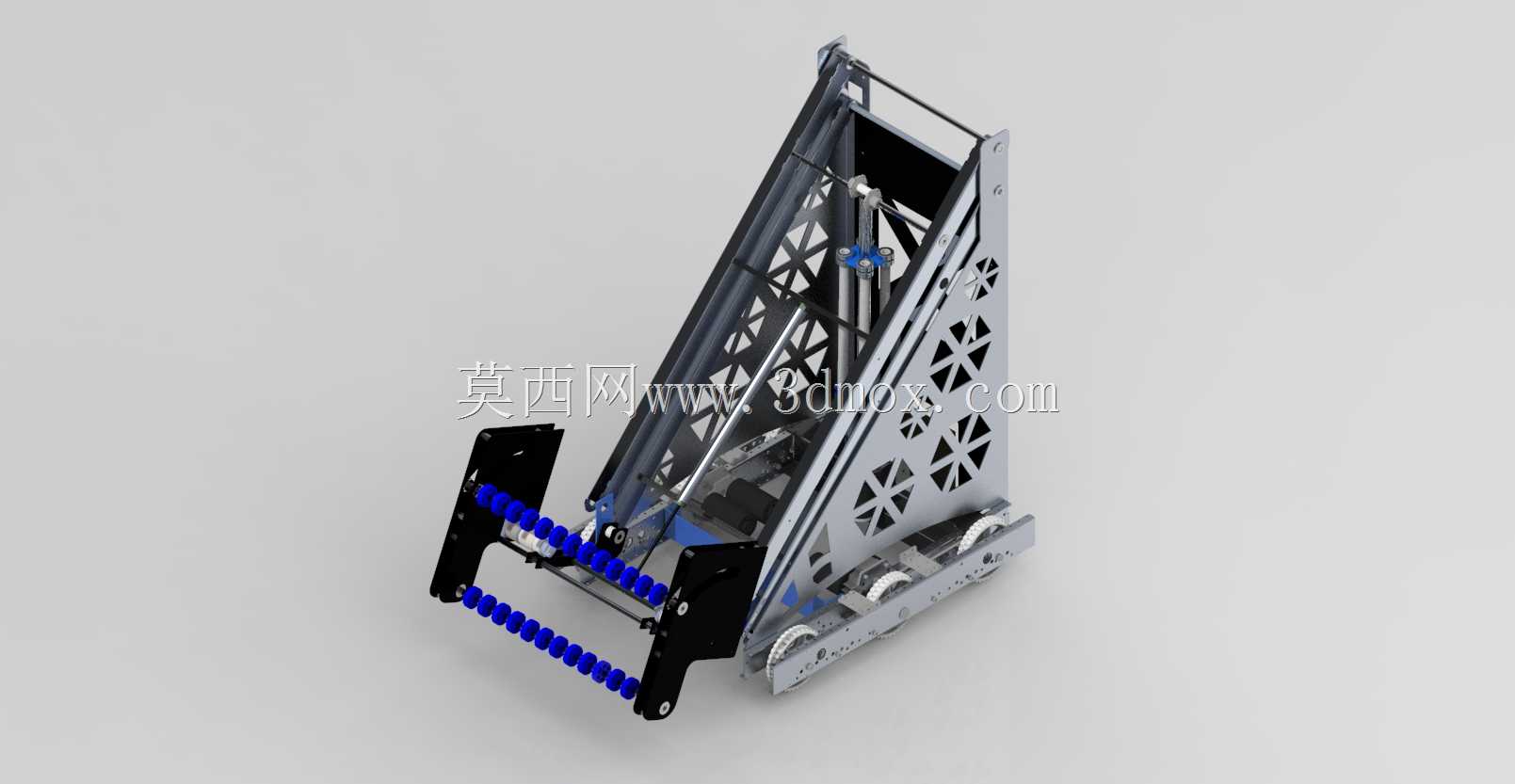

　　该结构面向青少年机器人竞技赛事的攀爬对抗场景设计，核心用途是在赛事指定场地内完成坡面攀爬、障碍物抬升、对抗格挡等竞技动作，整体采用立式斜向框架布局，在有限的赛事重量与尺寸规则边界内，最大化结构刚性与动作行程。从安装边界来看，整体框架的底部轮组安装位严格匹配赛事场地的标准轮距要求，底部行走轮采用同轴双轴承支撑结构，轮面材质选用高摩擦系数的聚氨酯包覆层，保证在场地防滑聚碳酸酯面板上行走时不出现打滑空转，轮组安装座预留了10mm的高度调节余量，可根据场地实际摩擦系数微调底盘离地间隙，适配不同批次场地的铺装公差。前端执行机构采用多节蓝色柔性滚轴组成的格挡抬升结构，滚轴两端通过自润滑衬套与侧摆支架连接，侧摆支架的铰接点位于框架前端下部，

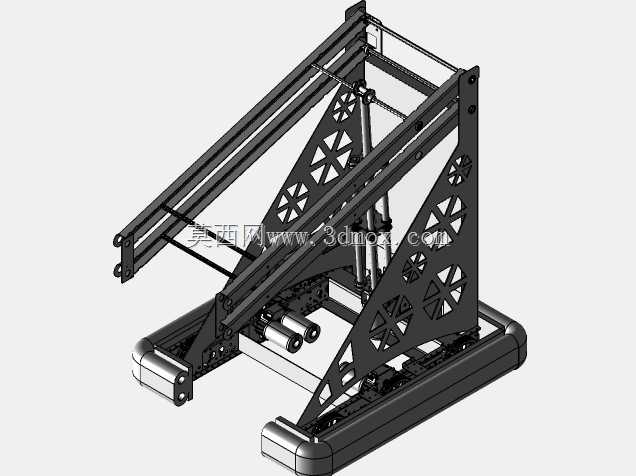

　　驱动采用线性推杆直连，省去了中间连杆传动的间隙累积，抬升行程可覆盖赛事规则内的障碍物最大高度，滚轴的柔性材质可在对抗接触时吸收冲击载荷，避免刚性碰撞导致的结构件变形或驱动电机堵转。框架主体的侧板采用镂空花型结构设计，所有镂空位置均经过有限元应力校核，在保证整体抗扭刚性的前提下最大化降低结构自重，侧板的加工适配激光切割工艺，所有安装孔位均采用统一的孔距标准，可直接使用标准紧固件完成装配，无需二次钻孔或钳工修配。框架内部的线性推杆安装位设置了上下两处缓冲限位块，上限位块采用聚氨酯缓冲材质，避免推杆伸出行程超限时对框架顶部造成硬冲击，下限位块设置了行程触发开关安装位，可直接接入赛事控制系统实现行程极限的电气保护。

　　侧框架的镂空结构同时兼顾了内部电气元件的散热需求，驱动模块、控制模块的安装位均设置在框架中部的封闭安装区，安装区预留了标准的铝型材安装槽，可根据不同赛事的电气配置灵活调整元件安装位置，布线槽沿框架内侧的加强筋布置，避免运动过程中线缆与活动部件产生干涉。整体结构的重心经过配平计算，静态下重心投影落在前后轮轴的中心区间内，攀爬坡面时重心不会超出轮组支撑边界，避免攀爬过程中出现倾翻，前端抬升机构承载额定负载时，整体重心偏移量控制在轮距的15%以内，保证抬升动作过程中的底盘稳定性。所有活动铰接点均预留了润滑脂加注通道，可在赛事间隙快速完成维护保养，紧固件全部采用防松自锁设计，适应竞技过程中的连续冲击振动工况，不会出现紧固件松动脱落的问题。
