钣金结构凸轮从动联动机构设计

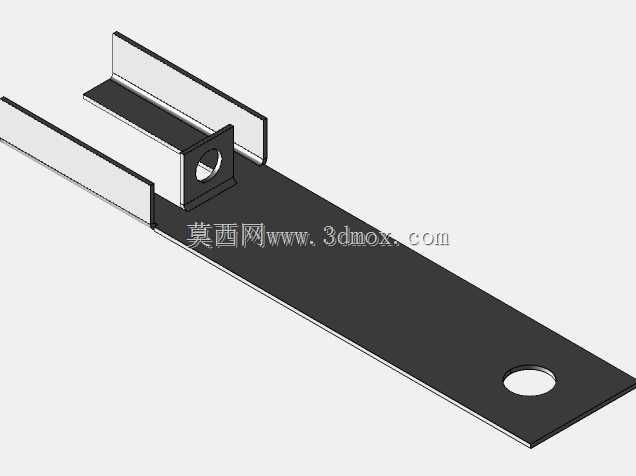

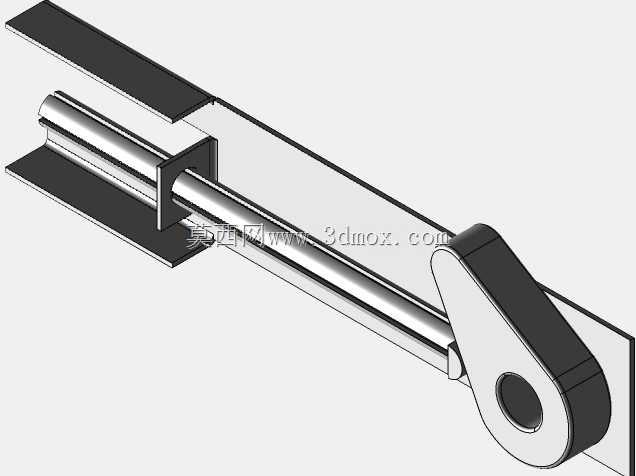

　　这套凸轮从动联动结构，核心采用钣金成型的支撑基座搭配凸轮与从动推杆组件，主要适配小型自动化送料、工位切换这类需要周期性直线往复动作的设备场景，比如轻载分拣设备的挡料机构、小型工装的定位顶出单元，都能直接参考这套结构的传动逻辑做适配改造。从功能实现逻辑来看，凸轮做定轴回转时，型面会持续推动从动推杆沿轴向做直线位移，套在推杆上的复位弹簧会在凸轮型面回落段提供回弹力，保证从动件端面始终贴合凸轮轮廓，整套传动没有多余的传动链路，动力传递损耗小，动作响应延迟低，适合每分钟30-60次循环的中低速往复工况。设计阶段优先考虑了钣金件的加工便利性，支撑基座采用折弯成型工艺，不需要额外开模，小批量试制阶段就能快速打样验证，

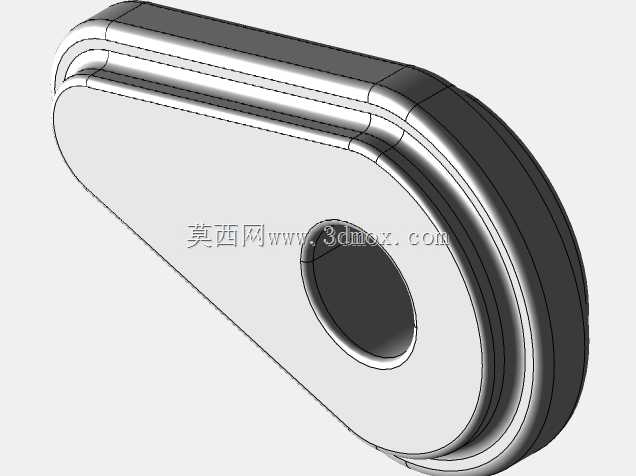

　　基座上预留的推杆导向槽直接和钣金本体一体折弯成型，省去了额外加装导向套的工序，同时导向槽的长度覆盖了推杆70%的行程范围，能有效避免推杆伸缩过程中出现卡滞、偏摆的问题。安装边界方面，整套机构的横向安装尺寸控制在180mm以内，径向最大轮廓尺寸不超过60mm，基座上预留的四个安装孔位采用标准孔距设计，可以直接固定在15mm、20mm规格的工业铝型材台面上，不需要额外做转接板加工。结构设计时特意在凸轮和从动件的接触端做了圆弧过渡处理，减少接触应力集中，延长组件的耐磨寿命，同时弹簧的预压缩量预留了15%的调节余量，现场调试时可以根据实际需要的推杆推力，调整弹簧的预压程度，适配不同负载的顶出、挡料需求。需要注意的是，

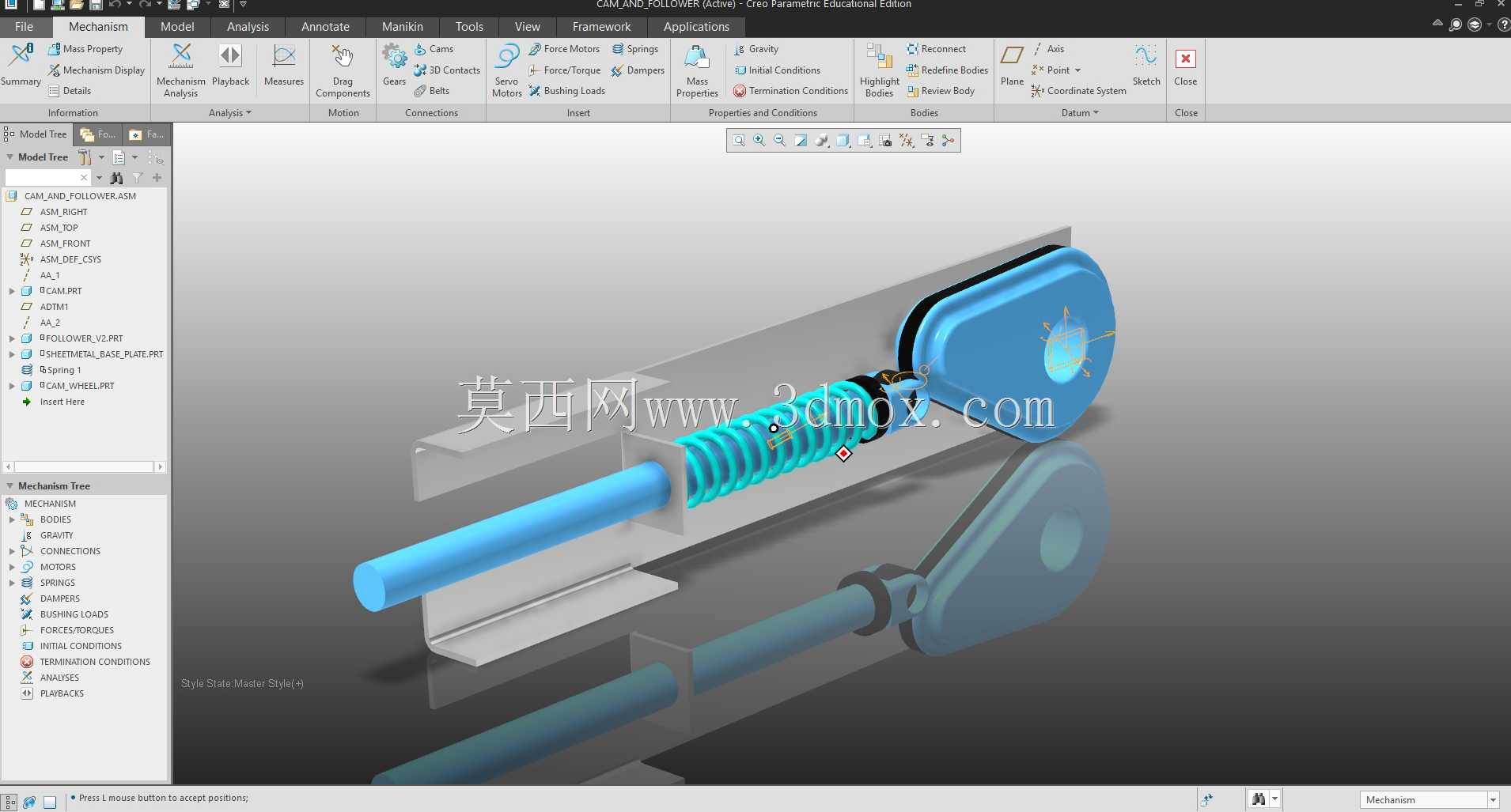

　　这套结构属于轻载传动范畴，从动端的轴向负载建议控制在50N以内，避免过大负载导致凸轮型面磨损加快或者推杆出现弯曲变形，如果需要适配更大负载，可以在从动件端面加装耐磨聚四氟乙烯垫片，降低摩擦系数的同时提升耐磨性能。整套结构的运动逻辑经过运动仿真验证，凸轮在整周回转过程中没有死点，从动件的运动轨迹平滑，不会出现刚性冲击，添加润滑脂后运行噪音可以控制在60分贝以内，适合桌面级小型自动化设备的内部传动单元使用，钣金基座的表面可以根据使用场景做喷塑或者镀锌处理，提升防锈能力，适配不同的车间作业环境。
