FRC赛事天蝎座竞技机器人结构设计

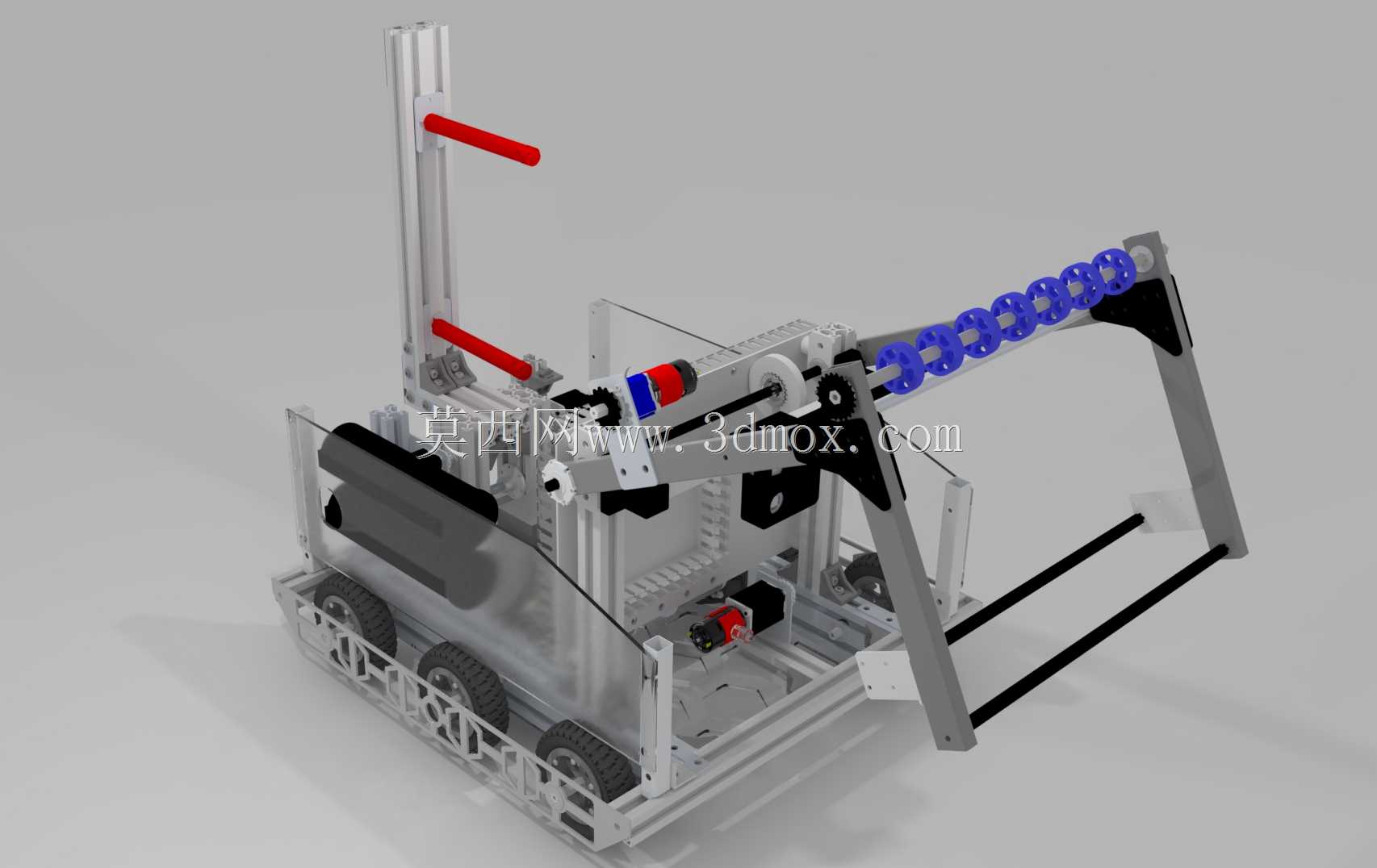

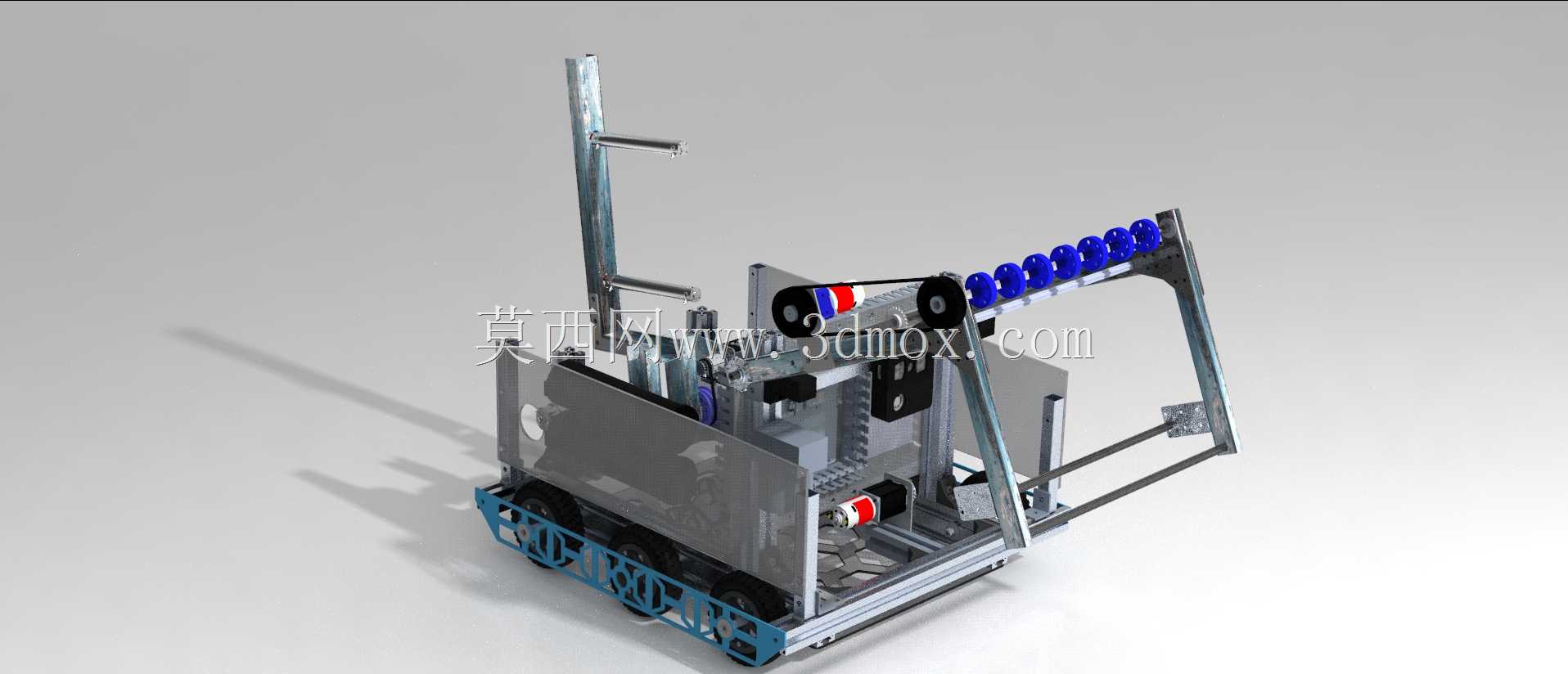

　　该竞技机器人面向青少年机器人对抗赛事场景开发，核心服务于赛事中物料拾取、投射、场地机动对抗等核心任务，整体采用轮式移动底盘搭配多自由度执行臂的布局，适配赛事场地内的快速机动、障碍跨越、任务道具交互需求。底盘部分采用四轮驱动布局，轮组外侧设置防护结构，避免对抗过程中轮组受撞击失效，底盘框架采用铝型材拼接搭建，兼顾结构强度与轻量化需求，框架预留了多组安装孔位，可根据赛事任务需求快速加装功能模块，底盘内部预留了电控元件、电池组的安装腔体，腔体内部设置走线槽，避免动力线与信号线交叉干扰。执行端采用摆臂式结构，臂架末端设置可开合的夹持框架，可适配赛事中不同尺寸的道具拾取与投放，臂架传动部分做了针对性优化，

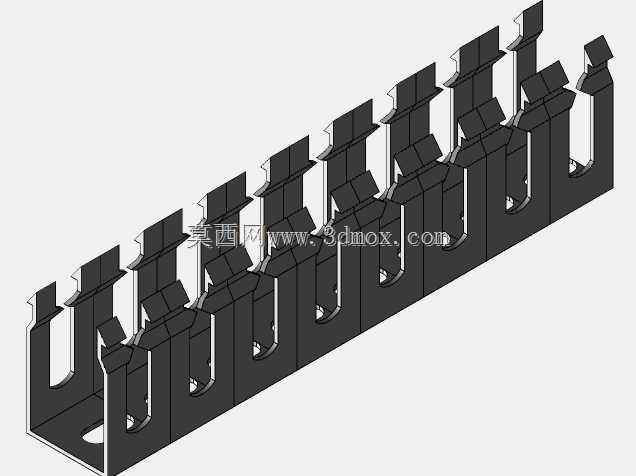

　　将原有链条传动替换为皮带搭配托管架的传动形式，相比传统链条传动，皮带传动运行噪音更低，维护频次更少，托管架的设置可避免皮带在高速启停、大负载工况下出现跳齿、脱带问题，传动可靠性大幅提升，适配赛事中高强度连续作业的需求。臂架上设置多组蓝色导向轮组，用于传动皮带的导向与张紧，张紧结构采用可调式安装座，可根据皮带磨损情况快速调整张紧量，无需拆解整体臂架结构。整机的电线管路做了梳理优化，所有线缆均通过线卡、拖链规整固定，避免机器人在快速移动、臂架摆动过程中线缆被拉扯、剐蹭，同时优化后的走线布局减少了冗余线材的使用，整机重量得到有效控制，进一步提升了机动性能。机身侧方设置红色操作把手，方便赛前调试、赛后搬运时的抬取操作，把手采用防滑材质包裹，

　　握持受力点经过配重平衡计算，单人即可完成短距离转运。整机安装边界充分考虑赛事规则限制，外形尺寸符合赛事对参赛设备的长宽高约束，所有突出部件均做圆角处理，避免对抗过程中对其他参赛设备、场地设施造成剐蹭损伤，各运动部件的活动行程均设置机械限位，防止超程运行导致结构损坏。从结构设计角度看，该机型充分平衡了赛事对抗中的强度需求与机动性能需求，模块化的框架设计也为后续赛事规则调整后的功能迭代预留了足够空间，传动与走线的优化细节也为同类竞技机器人的结构设计提供了可参考的工程思路，可直接用于参赛队伍的结构参考、教学演示中的结构拆解案例。
