复古书立造型装饰地球摆件结构设计

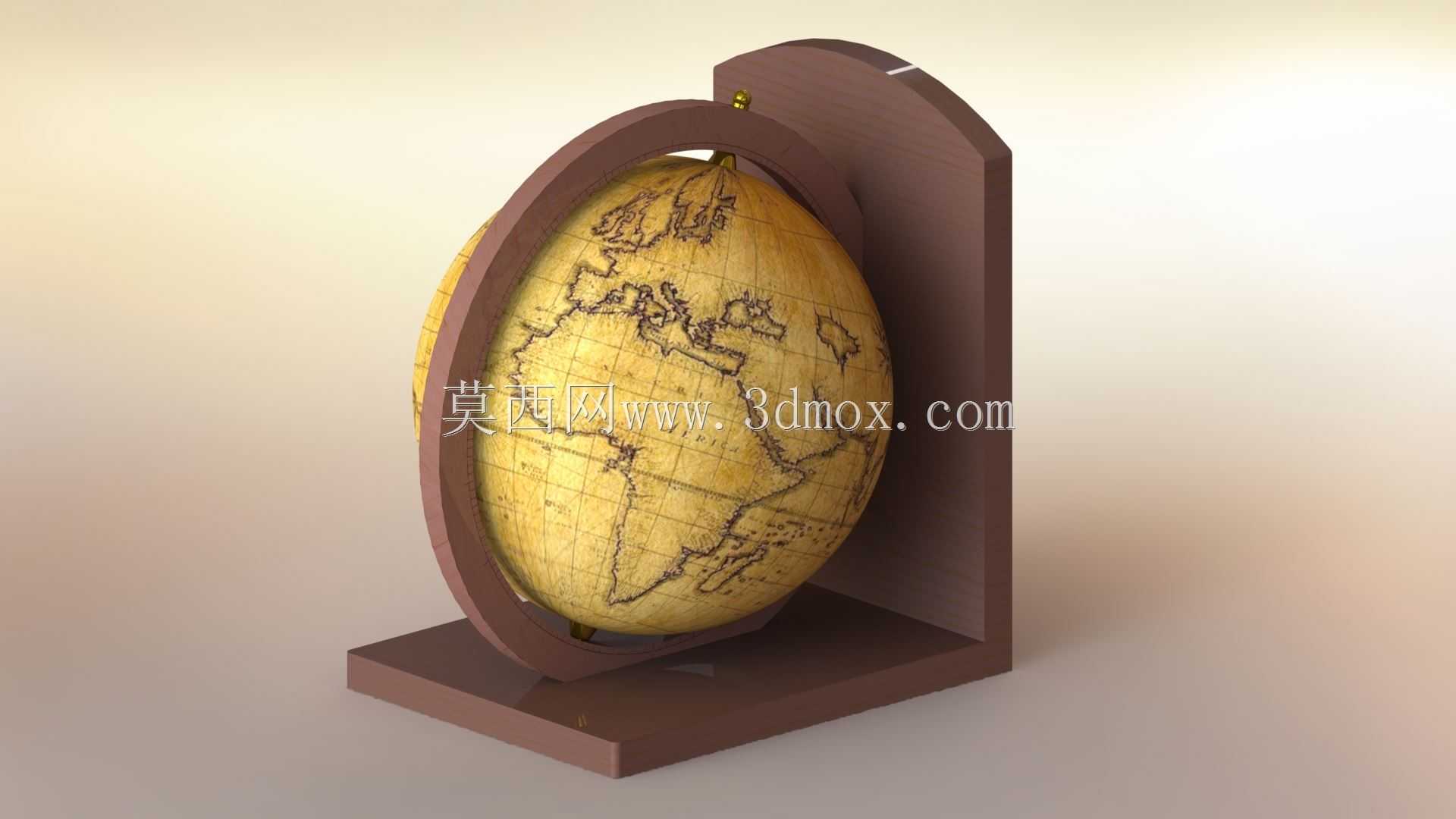

　　这款摆件采用地球仪与书立结合的一体化结构设计，打破了传统地球仪仅作地理展示的单一功能，同时兼顾桌面书籍收纳与空间装饰作用，适配书房、复古主题咖啡馆、文创书店等场景的陈设需求。整体结构分为三个核心部分：带复古地图纹理的椭球形球体、环形支撑抱架、L型书立底座，三个部件通过定位凸台与卡槽配合完成装配，无需额外紧固件即可实现稳定组合，降低生产装配环节的工序复杂度。球体部分采用椭球曲面设计，区别于常规正球形地球仪，表面复刻古旧地图的大陆轮廓纹理，纹理深度控制在0.2mm以内，既保证复古视觉质感，又避免积灰难以清理的问题；球体上下两端设置直径3mm的定位转轴，嵌入环形抱架的对应轴孔内，可实现360度顺畅转动，

　　转动阻尼通过轴孔与转轴的配合公差控制，无需额外阻尼结构即可实现任意角度悬停，方便查看不同区域的地图纹理。环形抱架采用圆弧过渡的矩形截面结构，截面宽度15mm，厚度8mm，外侧做R2圆角处理，避免尖锐棱角造成磕碰，抱架下端与L型底座的竖直支撑板通过嵌入式卡槽连接，配合面设置定位止口，装配后无错位缝隙。L型书立底座的水平支撑板长度180mm，宽度120mm，厚度10mm，竖直支撑板高度220mm，厚度12mm，竖直支撑板与水平支撑板采用直角拼接结构，内侧拼接处做R5圆角强化结构强度，可承受单排15本以内常规厚度书籍的侧向推力，不会出现倾斜变形；底座底部设置四个直径10mm、厚度2mm的硅胶防滑垫安装位，安装防滑垫后可增大与桌面的摩擦力，

　　放置书籍时不会出现滑移。设计过程中优先考虑桌面摆放的边界尺寸，整体占地尺寸控制在200mm130mm240mm以内，不会占用过多桌面空间，适配常规书桌、置物架的层板高度要求；所有外露棱边均做圆角钝化处理，符合文创类陈设产品的安全设计要求。结构建模时对球体曲面做了连续曲率优化，保证环形抱架与球体的间隙均匀控制在1mm，既不会出现转动干涉，也不会因间隙过大影响视觉整体性；书立部分的竖直支撑板背面做了1mm深度的减重槽，在不降低结构强度的前提下减少材料用量，降低生产制造成本。这款产品的结构设计兼顾了功能性与装饰性，既可以作为独立的复古风格装饰摆件，也可搭配同系列复古文具组成桌面陈设套装，适配复古风空间的软装搭配需求，转动结构的阻尼设置经过多轮公差调试，保证长期使用后不会出现松动下垂的问题。
