迪士尼经典形象瓦力机器人三维造型设计

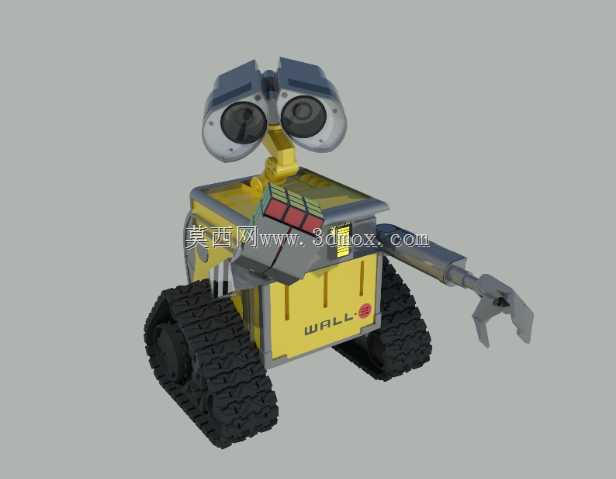

　　本次完成的瓦力机器人三维造型，在结构还原上充分参考了影视原作中角色的机械质感与比例关系，整体造型兼顾展示性摆件的适配需求与结构合理性。从实际应用场景来看，该造型可用于文创周边开发、主题展陈道具制作、3D打印个性化定制、影视IP衍生手办开发等多个方向，也可作为机械结构教学中趣味化的演示案例，帮助初学者理解铰接结构、运动副配合的基础逻辑。

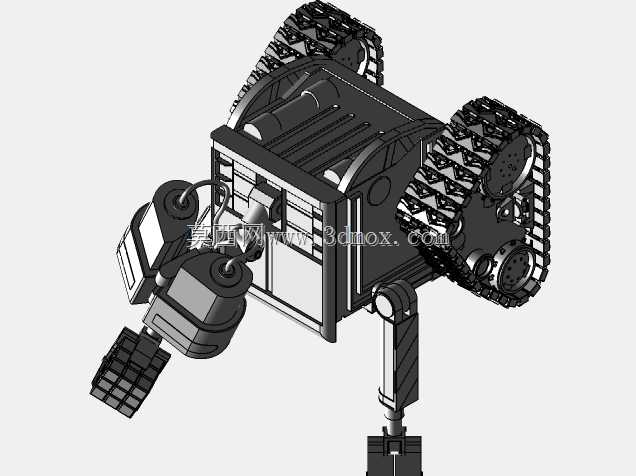

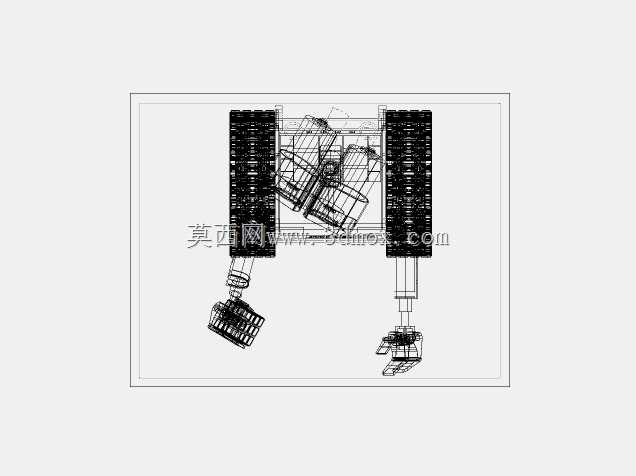

　　设计过程中首先梳理了角色的核心识别特征：方正的箱体式躯干、可独立俯仰转动的头部观测组件、履带式行走机构、可伸缩折叠的机械臂结构，所有特征的还原都做了工程化的适配调整，避免纯外观建模带来的结构干涉问题。比如头部与躯干的连接位置预留了足够的转动间隙，可实现原作中左右转动、上下俯仰的姿态调整，不会因为曲面贴合过紧导致运动卡滞；两侧履带机构做了简化的轮系布局，主动轮、从动轮与履带片的配合间隙控制在0.2mm，既保证外观还原度，也能满足3D打印后组装的活动需求，不需要额外做大量的后期打磨修整。

　　外形尺寸上，整体造型按照常规手办摆件的常用比例设定，整体高度控制在150mm左右，宽度120mm，纵深100mm，安装边界预留了底部支撑座的安装位，可直接搭配亚克力展示底座使用，不需要额外拓展安装空间。躯干部分的箱体结构做了内部空腔预留，若用于实体制作，可在空腔内加装小型驱动电机、LED发光组件，实现电动行走、眼部灯光点亮的效果，空腔的壁厚统一设置为2mm，兼顾结构强度与轻量化需求，不会因为壁厚过大导致打印件缩水变形，也不会因为壁厚过薄出现结构破损问题。

　　机械臂部分采用了分段铰接的设计思路，大臂与躯干的连接、小臂与大臂的连接、手部抓取结构与小臂的连接都设置了标准的转动销轴位，销轴直径统一为3mm，适配市面上常规的五金销轴配件，组装时不需要定制特殊连接件。手部的抓取结构保留了原作中可开合的夹爪形态，夹爪的开合角度设置为0-30度，可夹持小型的装饰配件，提升造型的互动性。

　　在曲面处理上，所有外观圆角都按照原作的硬朗机械风格做了区分，躯干棱边采用R1mm的小圆角过渡，既保留金属焊接箱体的硬朗质感，也避免锐边带来的安全隐患；头部观测镜的曲面做了等厚度偏移处理，若需要做透明件效果，可直接拆分出单独的透明件零件，壁厚1.5mm，适配常规的透明树脂打印工艺。整个造型的所有零件都做了拔模角度处理，最小拔模角度1度，若用于注塑开模生产，不需要额外做结构修改就能满足开模要求，可直接对接小批量文创产品的生产流程。
