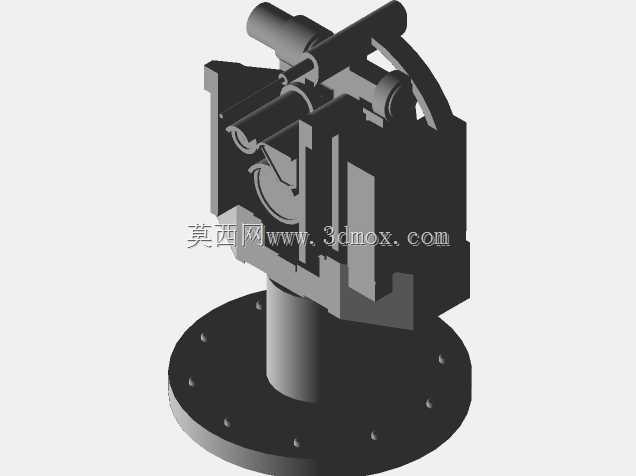

点50口径遥控武器站结构设计

　　该款遥控武器站适配点50口径重机枪搭载需求，主要面向轻型装甲车辆、边防哨站、舰载近距防御等场景设计，操作人员可在装甲防护舱内完成目标瞄准、射击操控，无需暴露在外部火力威胁下，大幅降低一线值守人员的作战风险。从结构设计逻辑来看，整体采用基座回转+俯仰托架的双轴布局，底部圆形法兰安装盘预留了均布的螺栓固定孔位，可直接匹配现有车载武器站的安装接口，无需对搭载平台做大规模结构改造，安装边界适配多数轻型轮式装甲车的顶部武器站预留工位，法兰盘下方可穿过线缆连接舱内操控终端，实现供电、信号传输的隐蔽走线。回转支撑结构集成在基座立柱内部，可实现360度全向水平回转，俯仰托架部分通过两侧耳轴与回转支座连接，预留了足够的俯仰活动空间，

　　可覆盖大角度高低射界，兼顾对地面有生目标、轻型装甲目标以及低空慢速目标的打击需求。托架部分专门针对点50口径机枪的固定接口做了适配设计，预留了枪械安装的定位槽与锁紧结构，同时在托架两侧预留了观瞄设备的安装位，可根据需求集成白光瞄准镜、红外热像仪以及激光测距模块，实现全天候作战能力。设计过程中充分考虑了射击时的后坐力缓冲需求，在耳轴连接位置预留了缓冲元件的安装空间，可通过阻尼缓冲结构吸收大口径机枪连续射击时的后坐冲击，避免冲击载荷直接传递到基座回转结构，提升持续射击时的结构稳定性与瞄准精度。整体外部轮廓做了紧凑化处理，在保证结构强度与活动行程的前提下尽可能压缩整体高度与横向尺寸，降低搭载平台的正面投影面积，

　　减少行驶与作战过程中的被弹面积，同时也能适配部分对安装高度有严格限制的搭载场景，比如轻型突击车、小型巡逻艇的武器站安装位。结构件的壁厚设计充分考虑了轻量化与防护性的平衡，主体承载结构采用足够厚度的支撑筋板布局，在保证抗冲击强度的同时尽可能减少冗余材料，降低整体重量，避免对搭载平台的重心造成过大影响。
