粗加工20mm口径自动加农炮结构设计

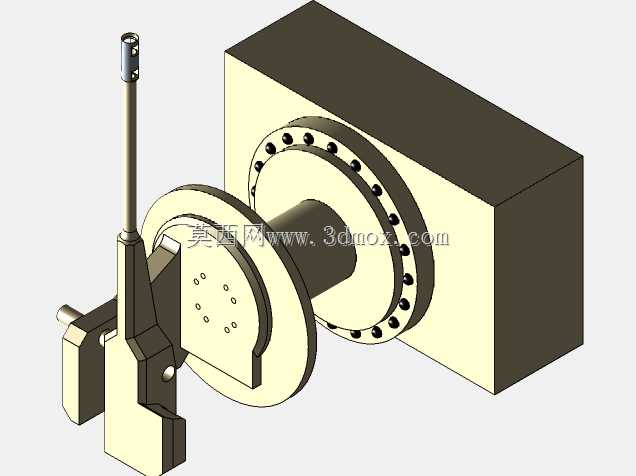

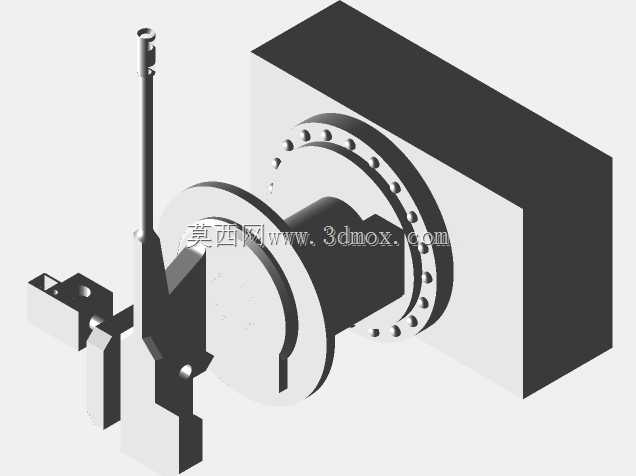

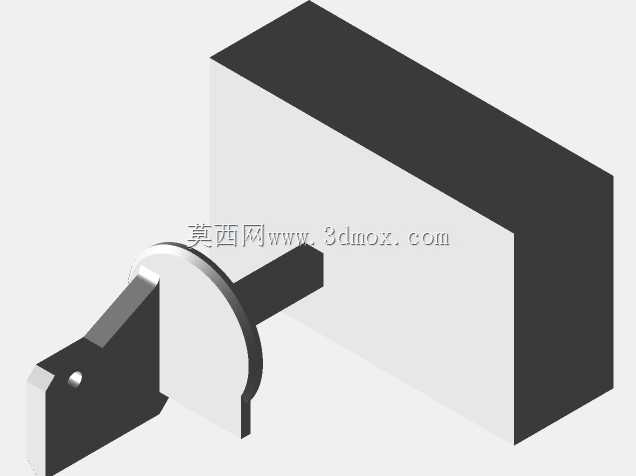

　　这款20mm口径自动加农炮的粗加工结构模型，核心围绕近程防御场景的实际使用需求搭建，在结构设计阶段优先考虑了多维度运动的可靠性与弹药持续供给的稳定性，适配轻型装甲载具、固定防御点位、近程低空拦截等多类部署场景。从结构布局来看，炮身通过带螺栓孔的法兰盘与后方的主箱体连接，该法兰采用周向均布螺栓的连接形式，既保证了炮身发射时的后座力传递路径顺畅，也为后期炮管维护更换预留了快拆空间，主箱体内部可集成自动供弹的推弹机构、击发控制组件以及后座缓冲单元，箱体的矩形外形在安装时可直接适配载具武器站的标准安装基面，无需额外设计复杂的转接支架。炮身侧方的俯仰摆动机构采用铰接式支撑结构，搭配侧置的动力输入轴，可实现大角度的俯仰调节，

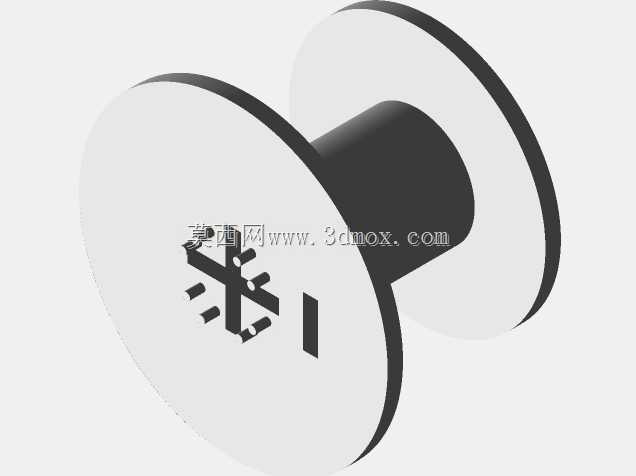

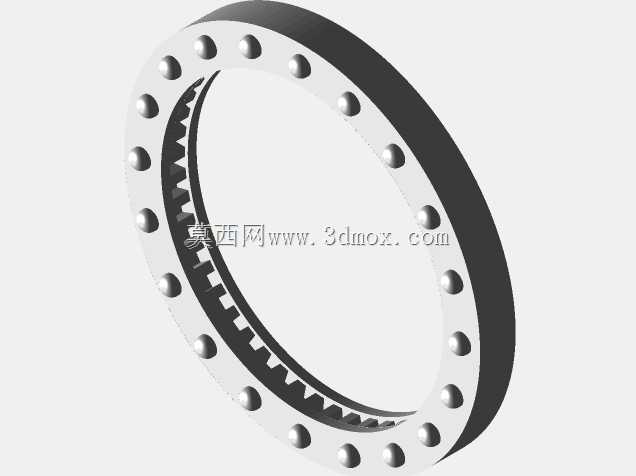

　　覆盖从平射对地到大仰角对空的射击角度范围，铰接点位的轴承安装位预留了足够的配合公差，粗加工阶段的结构特意保留了安装余量，方便后续精加工时根据实际选用的轴承型号调整配合精度。炮管根部的圆形挡盘结构，一方面可阻挡射击时的火药燃气后溢，保护后方的俯仰与回转机构，另一方面也作为炮管前后定位的基准面，控制炮管的轴向窜动间隙。弹药存储结构集成在炮身侧下方的支撑组件内，采用弹链供弹的适配结构设计，可在不额外占用外部空间的前提下储备一定基数的弹药，减少供弹路径的长度，降低供弹故障的概率。整个模型的安装边界控制紧凑，横向最大尺寸不超过后方箱体的宽度，俯仰运动时的外轮廓不会与载具的周边结构发生干涉，回转支撑结构集成在主箱体与安装基面之间，

　　可实现360度全向回转，配合俯仰机构完成全方位的目标追踪。在粗加工结构的设计中，所有受力较大的连接部位都做了加厚处理，比如法兰与箱体的连接根部、俯仰铰接的支撑臂位置，都预留了足够的壁厚来承受连续射击时的冲击载荷，同时非受力部位的结构做了适当的挖空减重，平衡整体重量与结构强度的关系，避免整体重量过大影响载具的机动性或者防御点位的安装承重要求。
