以色列铁拳APS双发射器防护装置结构

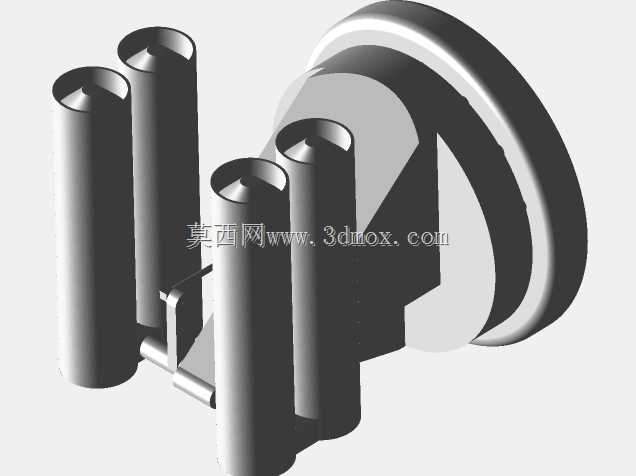

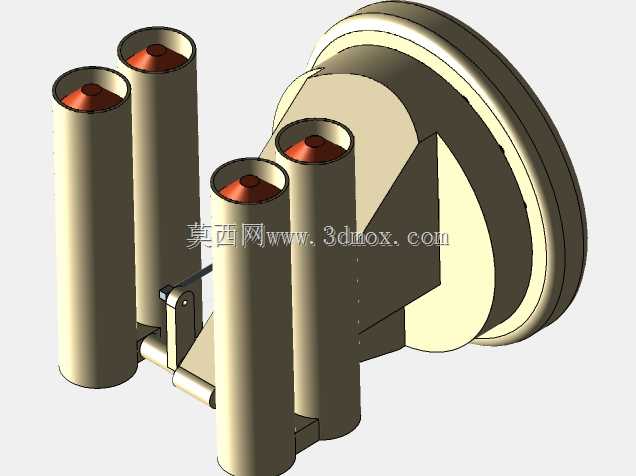

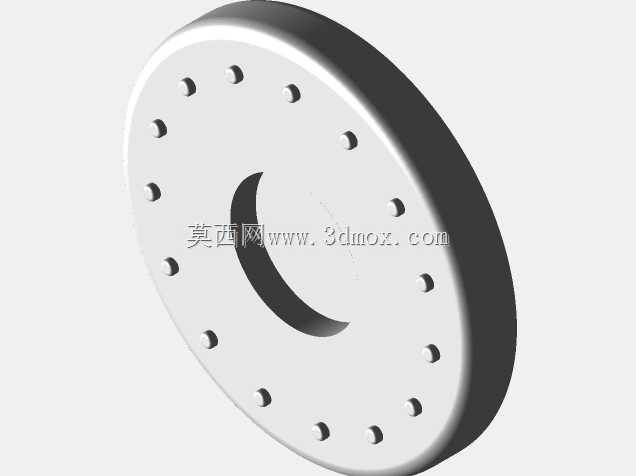

　　该结构对应车载主动防护系统的发射端总成，主要适配履带式、轮式装甲作战平台的侧舷或正面防护加装需求，在装甲车辆执行城区巡逻、野战突进、要地布防任务时，可对来袭的反坦克火箭弹、低速反坦克导弹、破甲弹头等目标实施硬拦截，通过提前引爆或偏转来袭弹药，降低主装甲被击穿的概率，弥补传统装甲被动防御的重量与防护效率短板。从结构布局来看，整套发射总成采用圆盘式安装基座作为承载主体，基座背部设置与车载炮塔或车体主装甲贴合的安装法兰面，可通过螺栓组实现刚性固定，安装时需匹配车体预留的电气接口走线槽，基座与车体安装面之间需预留不小于15mm的调整间隙，用于补偿装甲焊接面的平面度误差，避免安装后发射筒轴线出现偏斜。四根发射筒呈非对称排布在基座正面，

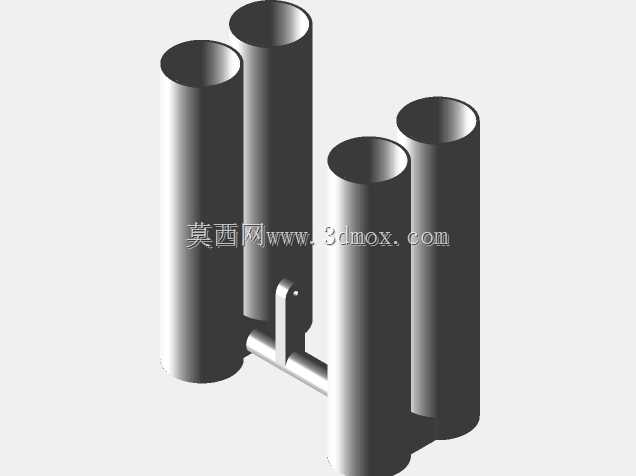

　　每根发射筒为等径圆柱形薄壁结构，筒口设置内凹的弹药定位台，用于固定拦截弹的发射姿态，筒身通过下部的铰接支架与基座正面的加强筋板连接，铰接位置预留了小角度俯仰调整余量，可根据实际防护方向的标定需求微调发射仰角，无需整体拆卸基座即可完成射向校准。设计过程中优先考虑了加装适配性，整套结构的外轮廓突出车体安装面的尺寸控制在合理范围，避免遮挡车载观瞄设备的视场，也不会与炮塔旋转过程中的周边附件产生运动干涉；发射筒之间的间距经过匹配计算，既保证了单枚拦截弹起爆时不会对相邻筒内的弹药产生殉爆影响，也让四枚弹药的拦截覆盖范围形成重叠，消除单筒发射的拦截盲区。基座正面的三角形加强筋从安装法兰面一直延伸到发射筒支架位置，可承受发射时的后坐冲击力，

　　避免长期使用后支架出现疲劳变形；筒身下部的连杆式联动结构，可在维护时同步解锁多个发射筒的固定卡扣，快速完成装填作业，相比单筒独立固定的结构，能缩短战地再装填的操作时间。整套结构的外形没有多余的突出棱角，可降低高速行驶时的风阻，也能减少被轻武器击中后产生跳弹的概率，所有外露的铰接位置都设计了平直的防尘面，可适配加装防尘护套，避免野外环境下沙尘进入铰接缝隙导致调整卡滞。
