机加工用125规格平行垫块结构设计

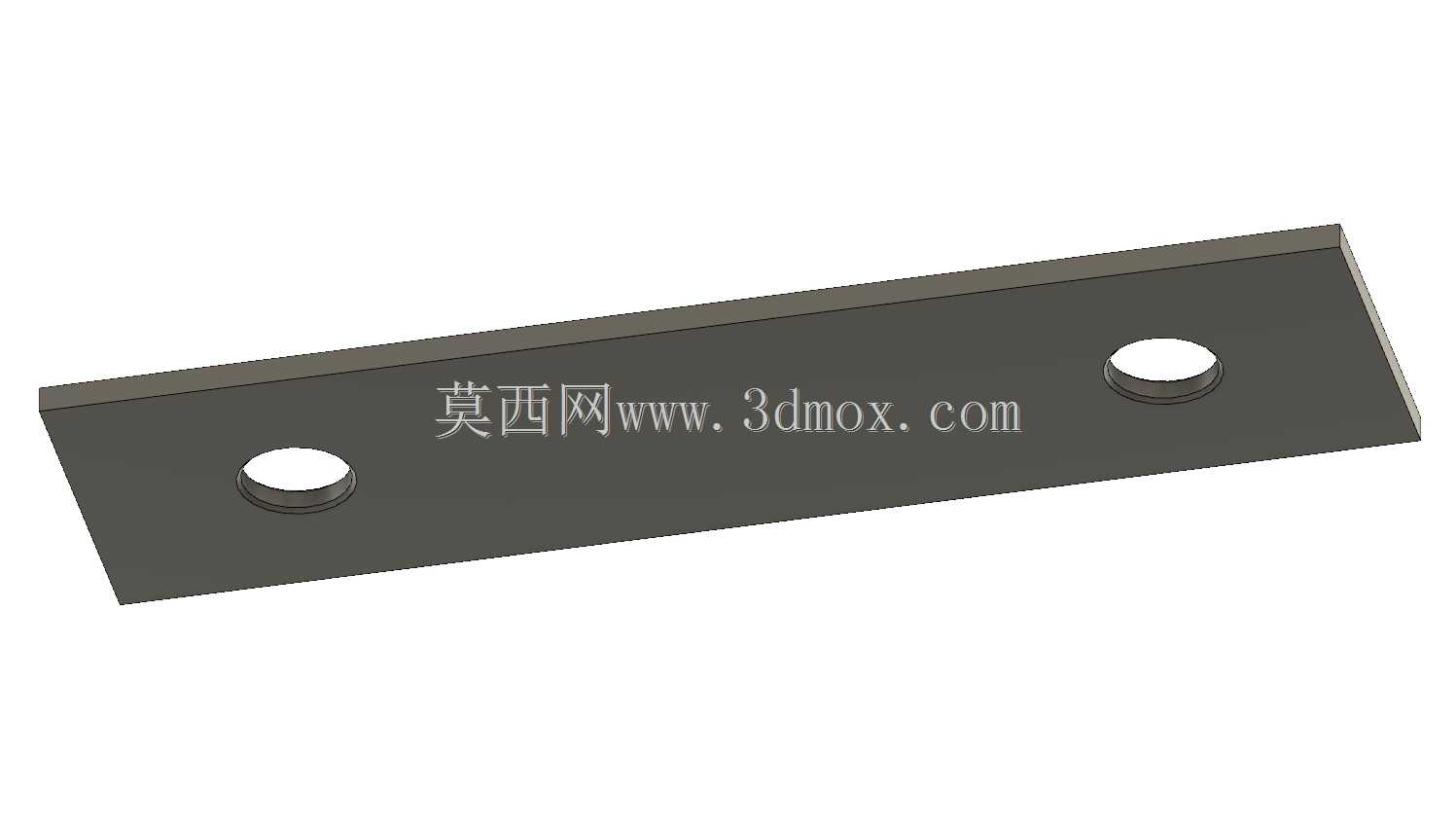

　　在常规铣削、磨削装夹作业场景里，这类平行垫块是机床工作台与工件之间的核心支撑定位元件，主要作用是垫高架空待加工工件，让工件待加工面与工作台基准面保持精准平行，同时给夹具压板留出足够的压紧操作空间，避免加工过程中刀具碰撞工作台或者夹具结构。不同于普通等高块的通用适配设计，这款125厚度规格的平行杆，专门针对中小型机加工工序的装夹需求做了尺寸优化，整体采用长条形扁平结构，主体厚度控制在125mm，长度方向适配常规平口钳的钳口开度范围，宽度方向做了等厚处理，两个大平面的平行度公差控制在0.02mm以内，平面粗糙度达到Ra1.6，能够保证支撑时与工件底面、工作台面的充分贴合，不会因为接触面间隙导致装夹变形或者加工尺寸超差。

　　设计阶段首先考虑的是工装的重复使用精度，主体选用45号钢作为基础材质，整体经过调质处理提升刚性，两个支撑平面做了高频淬火处理，硬度达到HRC45-50，避免长期使用过程中被工件棱角、夹具压头磕碰产生凹痕，影响支撑平面度。两端的安装孔做了沉头设计，既可以通过螺栓将平行杆固定在专用工装基板上，实现批量加工时的快速定位，也可以在不固定的情况下，依靠自身平面度直接放置在机床工作台上使用，适配不同的装夹场景。从安装边界来看，这款平行杆的两个安装孔中心距经过精准核算，适配常规工装平台的T型槽间距，沉头孔的深度可以容纳M8内六角螺栓的头部，安装后螺栓头部不会高出支撑平面，避免干涉工件放置。在实际生产场景中，这类平行杆往往成对配合使用，

　　两块同规格平行杆对称布置在工件下方，支撑点避开工件的悬空薄弱部位，能够有效减少长条形工件装夹时的翘曲变形，尤其适合板类、轴类零件的平面铣削、钻孔工序的支撑作业。设计时特意将棱边做了0.5mm的倒角处理，一方面避免操作人员拿取时被锋利锐边割伤，另一方面也减少工件吊装放置时，棱边磕碰损伤工件已加工表面。不同于可调式等高垫铁的复杂结构，这款平行杆采用整体式结构，没有活动拼接部件，不存在长期使用后的配合间隙问题，精度保持性更好，日常维护只需要定期检查支撑平面的平面度，清理表面的切屑和切削液残留即可，不需要做复杂的校准调整，非常适合生产车间批量工序的高频次使用场景。在三维建模过程中，对两个安装孔的位置度、两个支撑面的平行度都做了公差标注，能够直接导出工程图用于生产加工，模型的细节特征完全还原实际加工工艺要求，没有冗余的装饰结构，所有特征都服务于实际装夹使用的功能需求。
