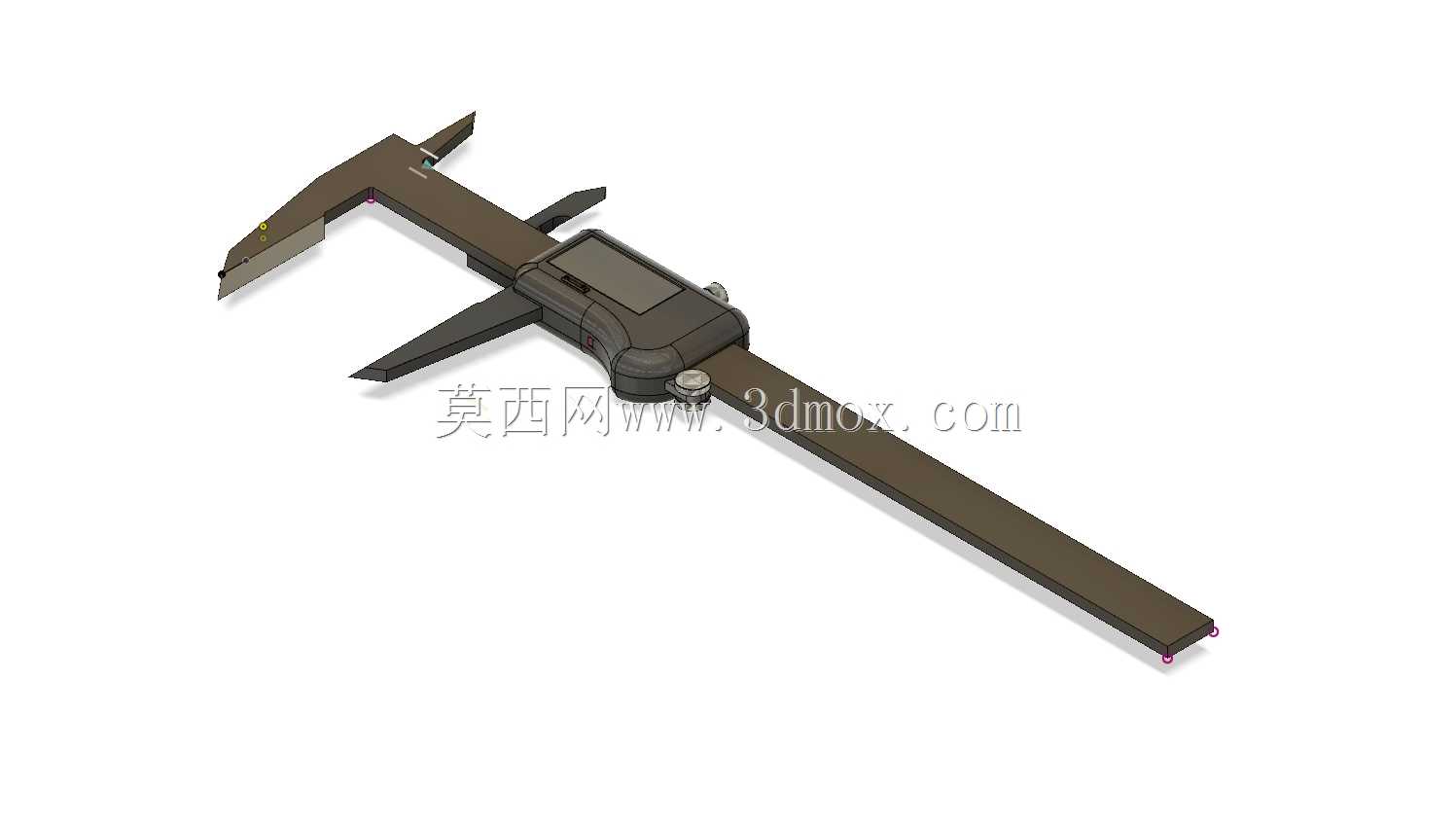

高精度数显游标卡尺结构设计

　　这款数显游标卡尺的建模完全贴合一线机加工、质检工位的实际使用需求，没有做多余的装饰性结构，所有特征都围绕测量精度、操作便利性展开。日常在金工车间的来料检验环节，工人需要快速判定棒料外径、管材壁厚、台阶深度尺寸，这款卡尺的量爪做了贴合实际使用的刃口处理，外测量爪的测量面平面度控制在微米级，避免测量时因接触面贴合不严产生读数偏差，内测量爪的刀口做了窄边处理，能伸入直径5mm以上的小孔完成内径测量，不会出现普通宽爪卡不进小孔的问题。深度测量杆的尾部做了平齐处理，测量盲孔深度时能完全贴住孔底，不会因为杆尾倒角导致测量值比实际深度偏小。尺身的滑动配合间隙做了合理的公差预留，既不会因为间隙过大出现量爪晃动，也不会因为间隙过小导致滑动卡滞，

　　日常使用时拇指推动滚轮就能单手完成尺框的进退，不需要额外施加过大的推力。数显模块的安装位置做了人体工学适配，握持卡尺时视线能自然落在显示屏区域，不需要刻意歪头调整视角就能读取数值，模块周边做了凸起的防护边，避免卡尺不慎掉落时显示屏直接磕碰工作台面。尺身的总长按照常用的150mm量程设计，整体握持重心落在尺框位置，长时间手持测量也不会出现手腕发酸的情况，量爪的开合行程覆盖0到150mm的全量程，能满足日常五金加工、学生金工实习、家电维修等场景的绝大多数尺寸测量需求。建模时还原了锁紧螺钉的结构，测量到需要记录的数值时，拧紧螺钉就能固定尺框位置，不会因为挪动卡尺导致尺框滑动出现数值变动，方便后续对照读数或者记录数据。

　　尺身尾部的深度杆和尺身本体的平行度做了结构约束，伸出全量程时也不会出现偏斜，测量台阶差、盲孔深度时能保证测量轴线和被测尺寸方向一致，避免出现余弦误差。整个模型的结构拆分完全按照实际产品的装配逻辑制作，尺身、尺框、量爪、数显模块、锁紧螺钉、深度杆都做了独立的结构特征，能直接用于装配干涉检查、结构优化参考，也可以作为量具类产品设计的基础原型，调整量程、更换数显模块规格就能衍生出不同量程的卡尺产品。
