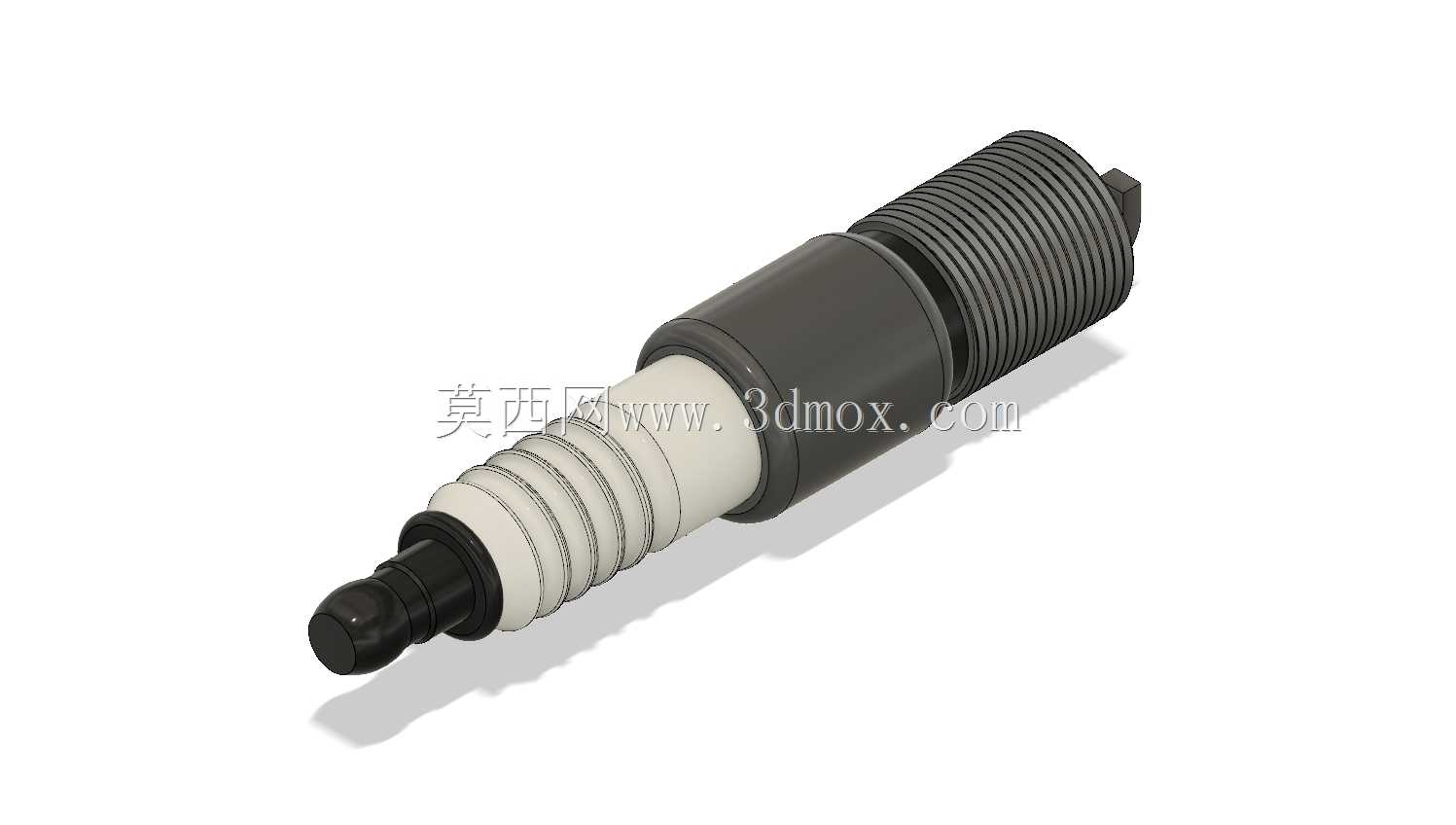

内燃机点火用火花塞结构三维数模

　　这款火花塞的建模过程，首先要兼顾点火端与缸盖安装位的配合公差，螺纹段采用公制细牙螺纹设计，适配多数小排量内燃机的缸盖安装孔，安装时的拧紧力矩边界需要在建模阶段就预留出六角拧动位的空间，避免与缸盖周边的线束、散热鳍片产生干涉。从实际应用场景来看，这类火花塞不仅适配常规乘用车辆的汽油机，也可通用在小型通用汽油机、园林机械动力、摩托艇动力等需要强制点火的燃烧设备上，核心作用是将高压脉冲电流引入燃烧室，击穿电极间隙产生电火花，点燃气缸内被压缩的油气混合气。建模时特意还原了陶瓷绝缘段的多道棱筋结构，这部分结构并非装饰作用，实际生产中棱筋可以增加陶瓷体的表面爬电距离，避免高压电在陶瓷表面形成闪络，

　　同时棱筋结构也能提升陶瓷体与金属壳体压装后的结合强度，承受发动机工作时的高频振动与冷热交变冲击。金属壳体的螺纹段长度直接决定了电极伸入燃烧室的深度，建模时严格按照常用热值型号的尺寸设定，电极伸出过长会导致电极过热引发早燃，伸出过短则会导致点火位置偏离燃烧室核心涡流区，造成混合气燃烧不充分、动力输出下降。中心电极与侧电极的间隙按照常规民用动力的通用值设定，间隙大小直接影响点火所需的击穿电压，间隙过大需要更高的点火电压，容易出现高速断火，间隙过小则火花能量不足，冷启动时容易出现淹缸问题。陶瓷体与金属壳体之间的密封层在建模时做了等厚处理，实际生产中这部分采用铜粉填充或者多层密封垫圈，保证燃烧室的高压燃气不会从壳体缝隙泄漏，

　　同时隔绝燃烧热量向缸盖外的传导路径，避免点火线圈接线端过热老化。尾部的接线端子采用卡扣式结构，适配主流的高压点火线接头，插拔时的卡合量也做了对应尺寸预留，避免车辆行驶过程中接头松脱导致缺缸。整个模型的各段同轴度公差在建模时做了严格约束，若同轴度偏差过大，安装后电极间隙会出现偏斜，长期使用后侧电极会被不均匀的电火花烧蚀，大幅缩短火花塞的使用寿命。
