桥式三坐标精密尺寸检测设备结构

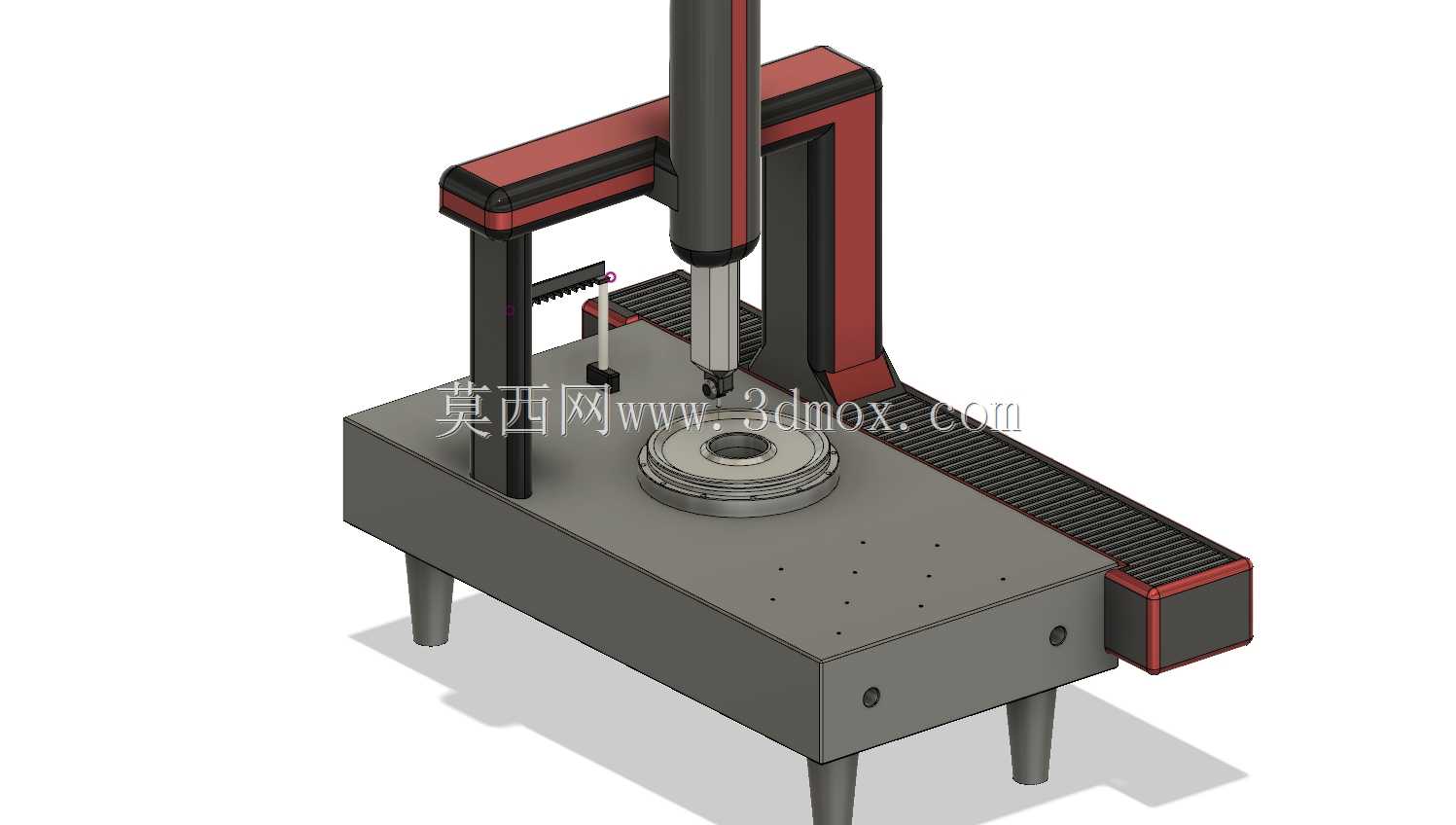

　　在精密加工、模具制造、航空航天零部件质检环节，这类桥式坐标测量设备是实验室计量环节的核心配置，主要用于完成工件的三维尺寸、形位公差、轮廓度、位置度等高精度参数检测，替代传统人工卡尺、千分表等接触式量具的单点测量局限，可一次性完成复杂曲面、多孔位、异形结构件的全尺寸扫描检测，检测数据可直接对接质量管控系统，为加工工艺调整提供量化依据。从结构设计逻辑来看，该设备采用经典的移动桥式布局，底部为带T型槽的花岗岩工作台，花岗岩材质具备热膨胀系数低、刚性足、长期使用形变小的优势，工作台面的T型槽用于定制夹具的安装固定，可适配不同外形尺寸的待测工件，支撑腿采用可调式减震结构，可抵消地面微振动对测量精度的影响，安装时需调整支撑脚水平度，

　　保证工作台面平面度控制在计量允许范围内。X向传动结构布置在工作台侧边，采用直线导轨配合光栅尺做位置反馈，Y向横梁跨接在两侧立柱上，Z向主轴垂直布置在横梁滑座上，测头安装在Z轴末端，三轴的运动均采用伺服驱动配合精密传动副，保证运动过程的平稳性，避免低速爬行带来的测量误差。设计时需要重点考虑三轴的运动行程匹配，X向行程覆盖工作台的有效装夹区域，Y向行程满足横梁全幅移动的空间需求，Z向行程保证测头可触达工作台面到最高装夹工件的顶部位置，各轴的硬限位、软限位位置需要在建模时预留足够的安全距离，防止运动超程碰撞。设备的外防护采用钣金折弯结构，既可以遮挡内部传动、线缆部件，也能避免外界粉尘落到导轨光栅上影响测量精度，侧边的走线槽采用拖链结构，

　　保证各轴移动时线缆不会出现拉扯、弯折损耗。这类设备的安装边界需要预留足够的操作维护空间，设备后侧需要预留电气柜安装、线缆走线的空间，前侧需要预留工件上下料、人员操作的空间，整体对安装地面的承重、水平度有明确要求，建模时已经将各部件的装配干涉、运动间隙做了完整校验，所有配合面的公差、安装孔位都按照实际装配要求做了对应设计，可直接用于设备结构参考、教学演示或者二次改型设计的基础框架。
