立式游标高度测量卡尺结构设计

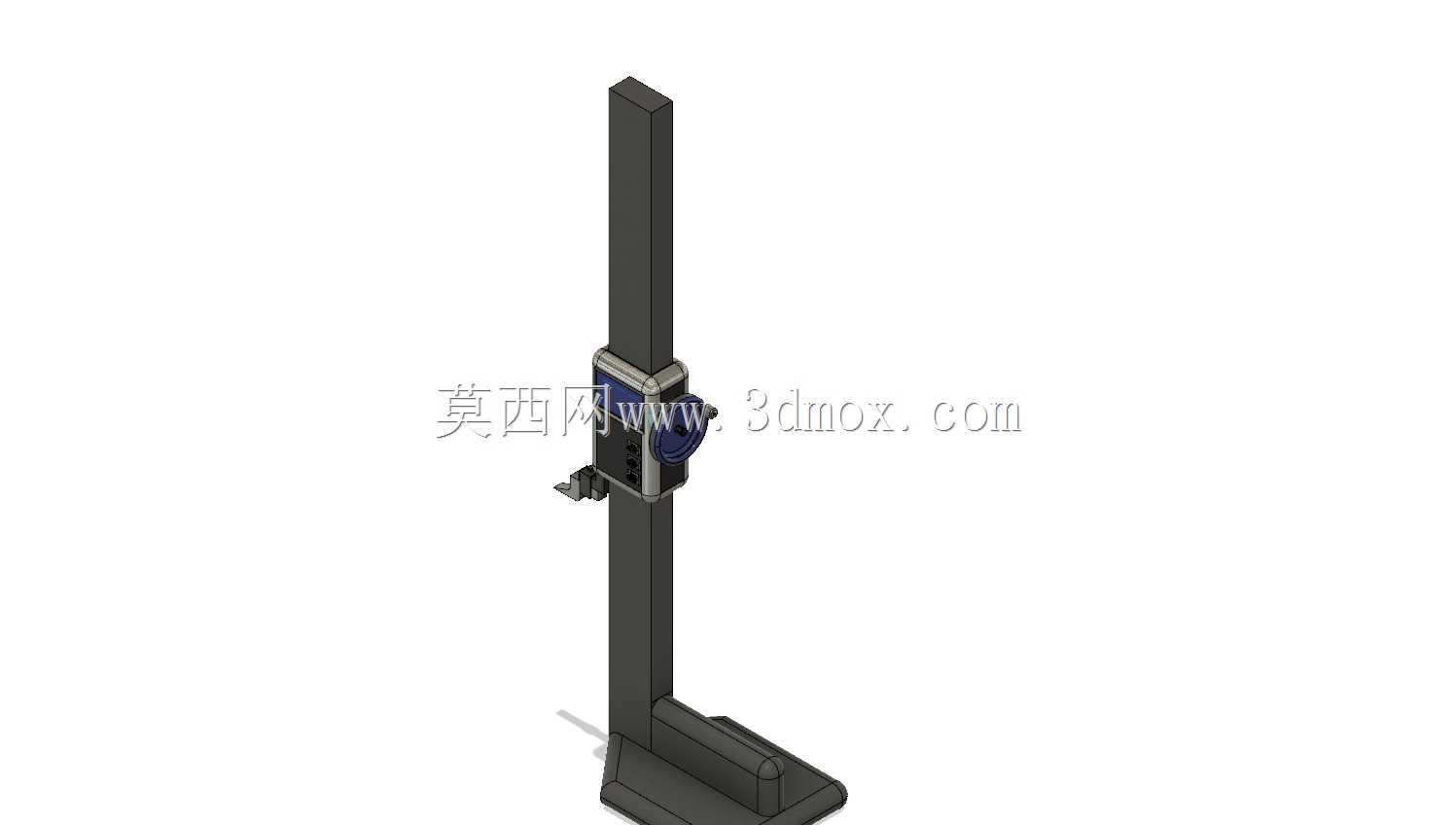

　　这款游标高度表卡尺的建模完全贴合车间实际使用场景做结构还原，没有做多余的装饰性设计，所有结构都服务于测量功能本身。日常在机加工车间做工件高度差检测、划线作业、形位公差初检时，这类量具是工位上的常备工具，不管是普通车床加工后的零件端面高度核验，还是钳工工位的划线定位，都能靠它完成精度适配的测量作业。从结构设计逻辑来看，模型还原了立式尺身的垂直导向结构，尺身采用矩形截面设计，保证底座放置在大理石平台或铸铁平板上时，整体不会出现侧向倾斜，底座的配重分布经过实际使用场景验证，重心落在底座支撑面中心区域，哪怕尺身升到最大测量行程，也不会出现倾覆风险。滑动测量组件的配合间隙做了符合实际使用的还原，游标滑架和尺身之间的微调结构、

　　锁紧装置都做了细节建模，实际使用时松开锁紧螺钉可以快速移动滑架到待测高度附近，拧动微调旋钮就能实现小范围的精确对位，对位完成后锁紧滑架就可以读取数值或者配合划线头完成工件划线作业。测量头部分的结构做了通用化设计，既可以安装百分表做高度差的比较测量，也可以更换硬质合金划线头做平台划线作业，适配不同工位的使用需求。从安装边界和尺寸适配来看，模型的底座支撑面尺寸符合常规高度尺的占地范围，放置在标准检验平台上不会占用过多操作空间，尺身的有效测量行程覆盖了车间常见中小尺寸零件的高度检测需求，不需要额外搭配加高垫块就能完成常规作业。滑架上的读数窗口位置做了符合人体工学的高度设置，操作人员站在平台旁作业时，

　　不需要过度弯腰或抬手就能清晰读取游标刻度，减少长时间作业的疲劳感。整个建模过程严格按照实物的装配关系做约束，尺身和底座的垂直装配精度、滑架的滑动行程限位、测量头的安装同轴度都做了对应还原，没有出现结构干涉或者行程超界的问题，不管是用来做量具结构的教学演示，还是做车间工位布局的三维仿真，都能直接适配使用场景。在实际生产场景里，这类量具不需要外接电源或者气源，靠纯机械结构就能完成测量作业，维护成本极低，适合生产现场的复杂环境使用，模型还原的结构细节也对应了实物的耐用性设计，比如尺身的刻度面做了防护边设计，避免日常使用中磕碰刮花刻度影响读数，滑架的锁紧装置采用侧面布置，操作时不会遮挡刻度窗口，这些细节都是从一线操作的实际需求出发做的设计，没有脱离实际使用做理想化的结构改动。
