深沟球滚珠轴承内部剖切结构

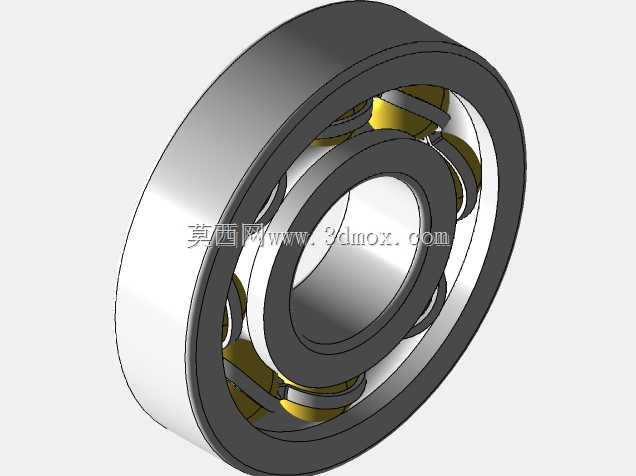

　　这套轴承结构采用半剖切视角呈现，能够同时观察外圈、内圈、滚动钢球与黄铜保持架的装配关系，在做传动方案校核时，可以直接用来确认径向承载区间、滚动体排布数量以及各零件之间的配合间隙。深沟球轴承在工业现场的使用覆盖面极广，从普通异步电机输出端、小型输送机辊筒、风机主轴，到家电电机、园林工具转轴、通讯设备内部回转支撑位都能见到同类结构，它主要承担径向载荷，同时也可承受一定比例的双向轴向载荷，适合中高速、低摩擦损耗的连续运转场景。

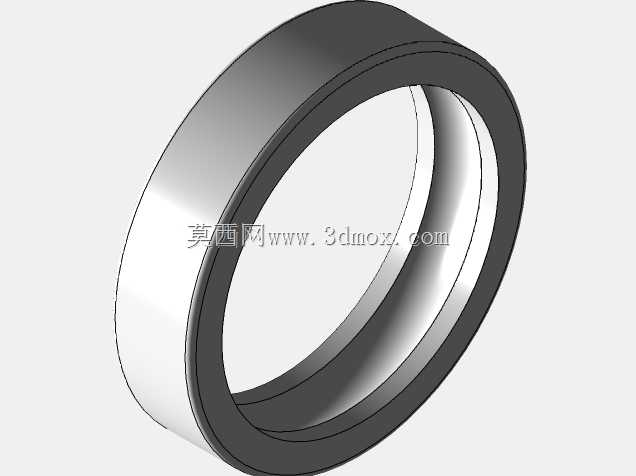

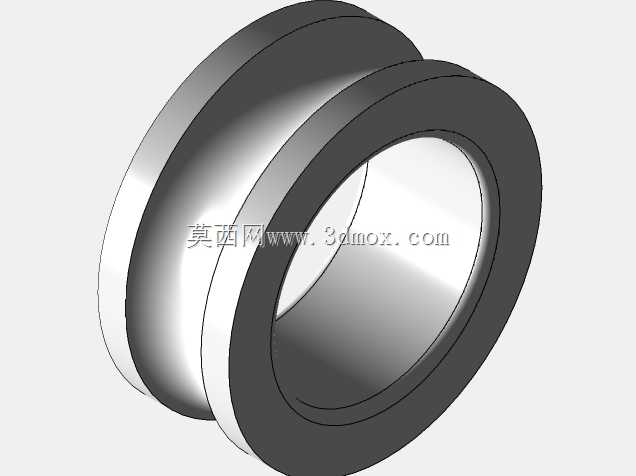

　　建模过程中先以轴承内外圈的同轴回转面为基准，外圈外圆柱面负责与轴承座孔形成过渡配合，内圈内孔与转轴轴颈配合，两端的密封沟槽、倒角与挡边高度都按照常规装配边界预留，避免轴肩或座孔台阶过高造成拆卸困难。滚动体选用球形钢珠，沿圆周均匀分布，钢珠与内外圈滚道之间为点接触演化出的椭圆接触区，运转时摩擦阻力小、启动扭矩低，这也是它被大量用于电机和轻载传动部位的核心原因。

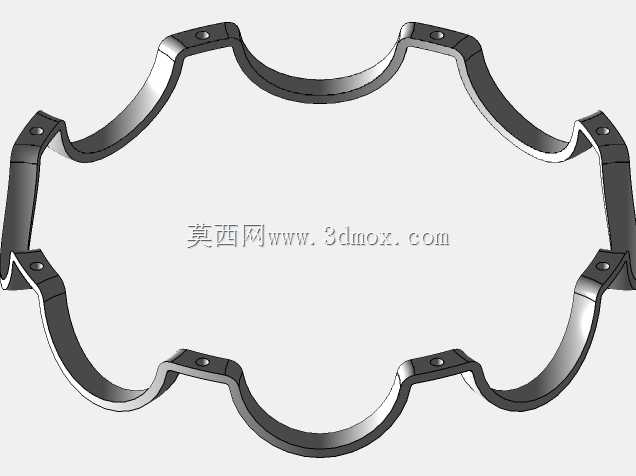

　　保持架采用兜孔式结构，图中呈现为金色黄铜材质形态，兜孔将每颗钢珠分隔开，防止滚动体在运转中相互接触、摩擦甚至卡滞，同时引导钢珠在滚道内均匀循环，改善轴承内部载荷分布。设计时需要重点核对钢球直径、球组节圆直径、内外圈滚道曲率半径以及保持架兜孔间隙：滚道曲率过大会增大接触应力，过小则会增加摩擦发热；保持架与钢球之间预留合理游隙，才能在热胀冷缩和润滑脂填充状态下保持顺畅转动。

　　从安装边界看，这类轴承属于标准件范畴，选型时通常先依据轴径确定内孔尺寸，再结合转速、载荷性质、预期寿命校核额定动载荷与额定静载荷。三维装配里要同步表达轴用弹性挡圈、轴承端盖或套筒的轴向定位关系，保证内外圈在受载后不会发生轴向窜动。剖切模型还能直观展示滚道与钢球的接触位置，方便在教学、方案评审或维修培训中说明轴承为什么要控制同轴度、为什么装配时不能通过滚动体传递敲击力，以及润滑脂在滚道和保持架间隙中的填充空间。

　　对于结构设计人员而言，该模型的价值不只是还原外观，而是把轴承内部的运动关系、承载路径和安装约束完整表达出来：转轴带动内圈旋转，钢珠在滚道间滚动，保持架维持等分间距，外圈则固定于机座孔内传递支承反力。围绕这些几何要素，可以进一步检查相邻零件的圆角、退刀槽、润滑通道和密封件布置，减少干涉、偏载与早期失效风险。
