手摇式手动齿轮传动钻孔机具

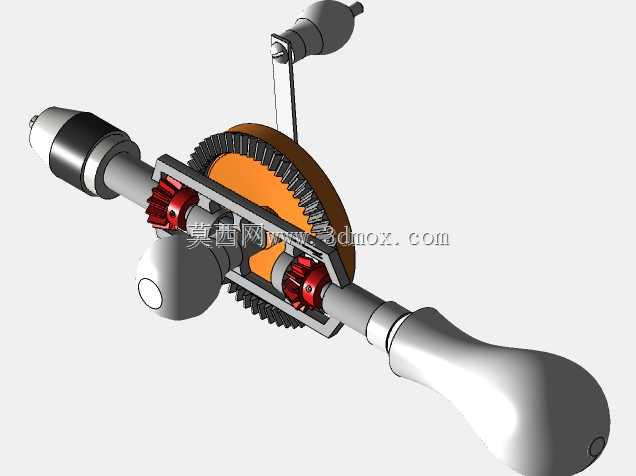

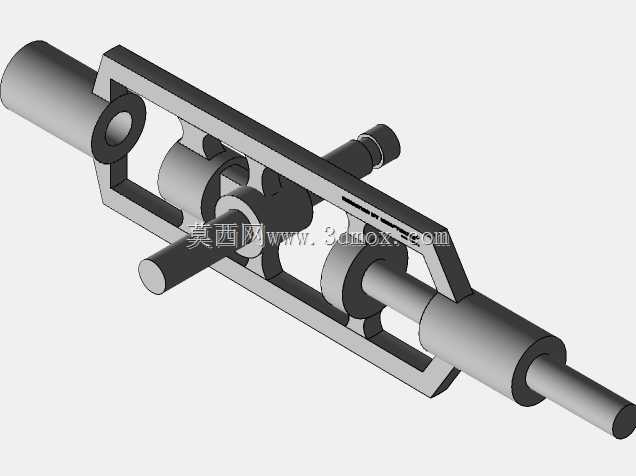

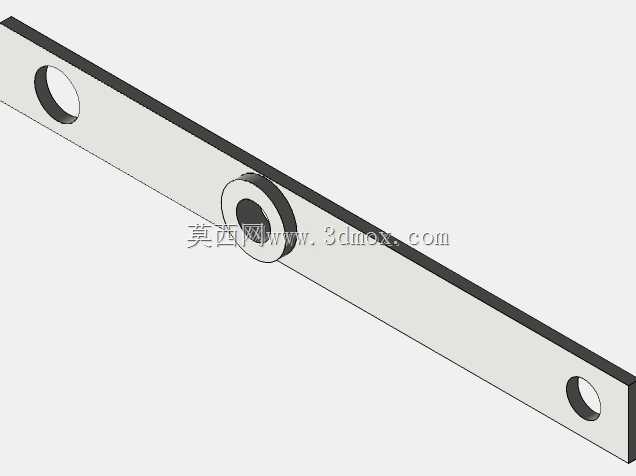

　　这套手动钻孔机具的结构围绕低速大扭矩的手工钻孔工况展开，核心传动路径布置在贯通式主轴上，操作者握持两端手柄稳定机身，侧方摇柄输入旋转动力，经大直径从动齿圈与两组小锥齿轮完成减速换向，把摇柄的圆周运动转化为钻夹头端的低速旋转输出。现场无供电、野外管线检修、通讯线路布设的零散打孔作业里，这类机具不需要外接动力源，单手扶稳工件、另一只手转动摇柄即可完成薄板、塑料件、木质基材、软金属件的小孔加工，在受限空间、临时抢修点位比电动钻具更易部署。

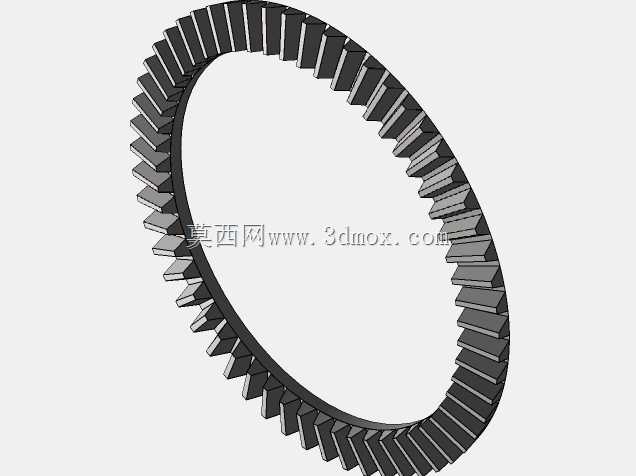

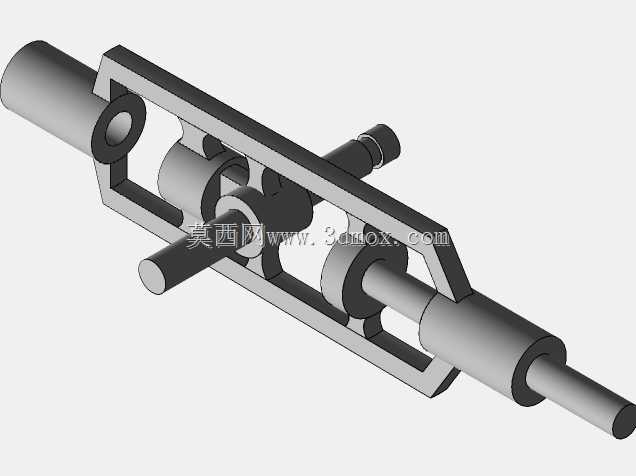

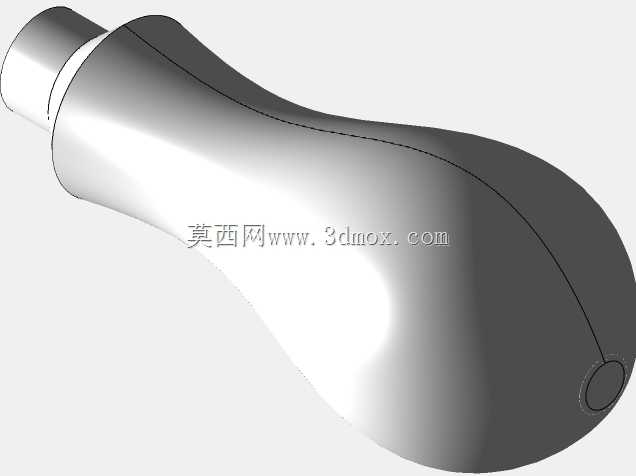

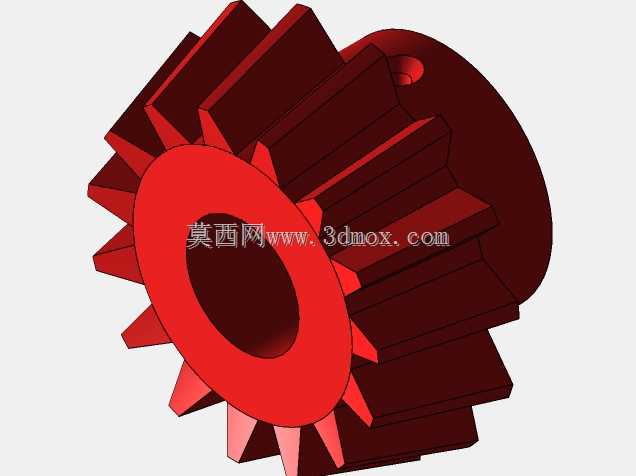

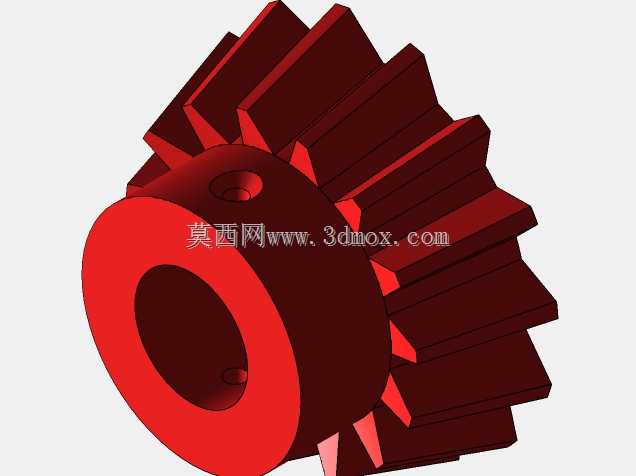

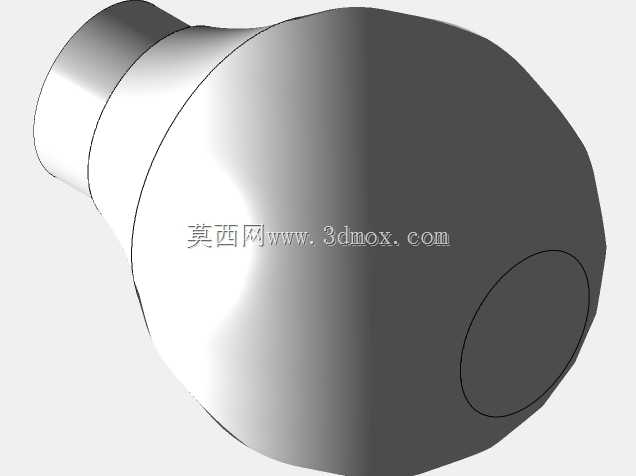

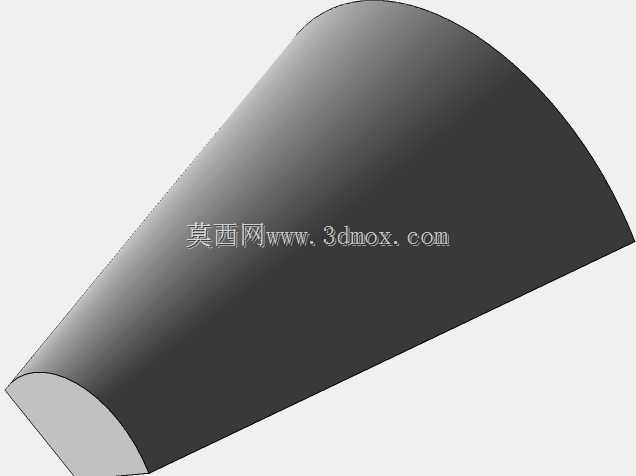

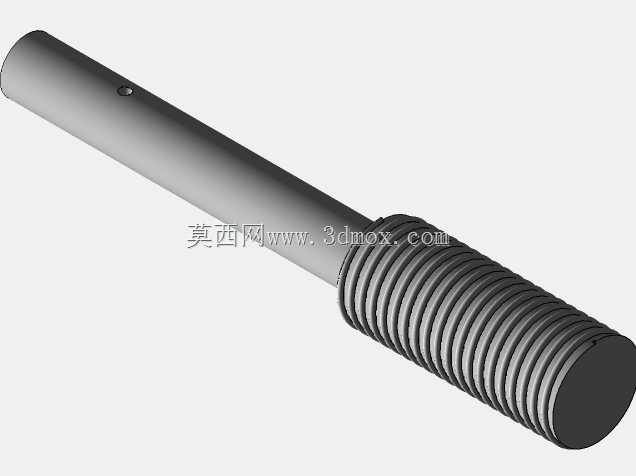

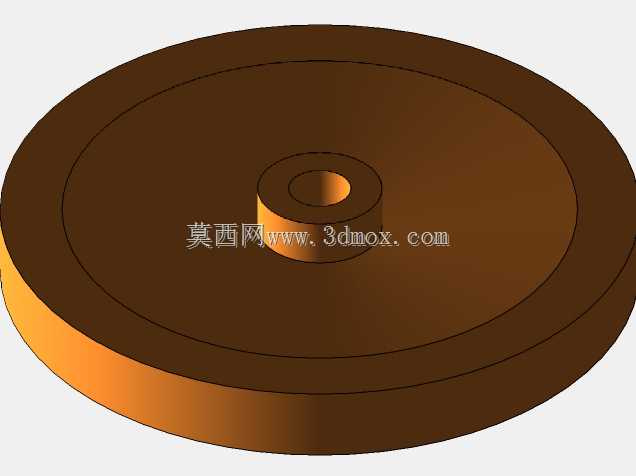

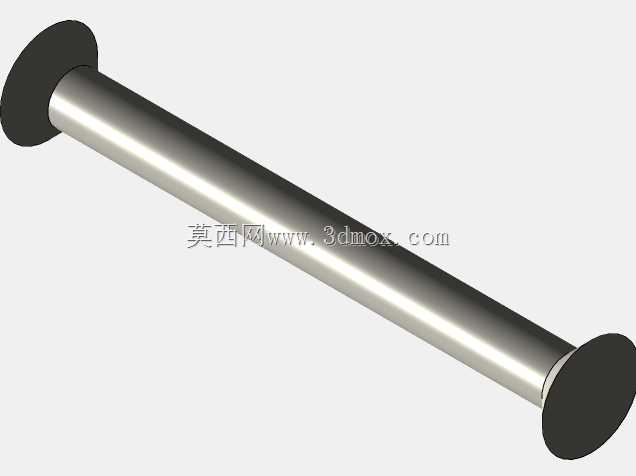

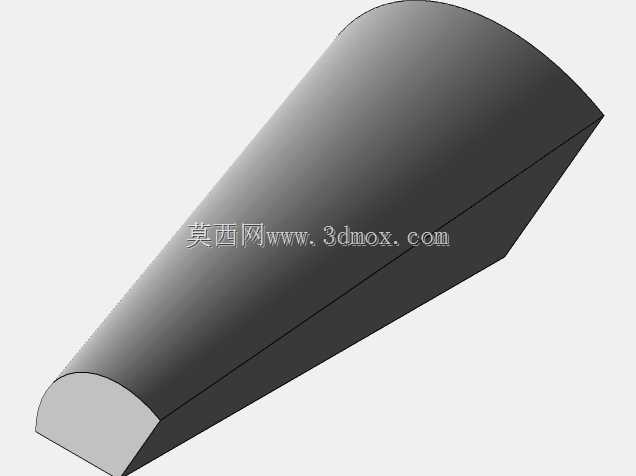

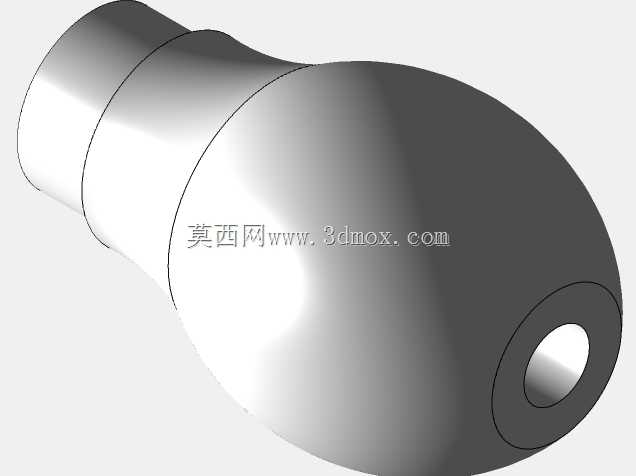

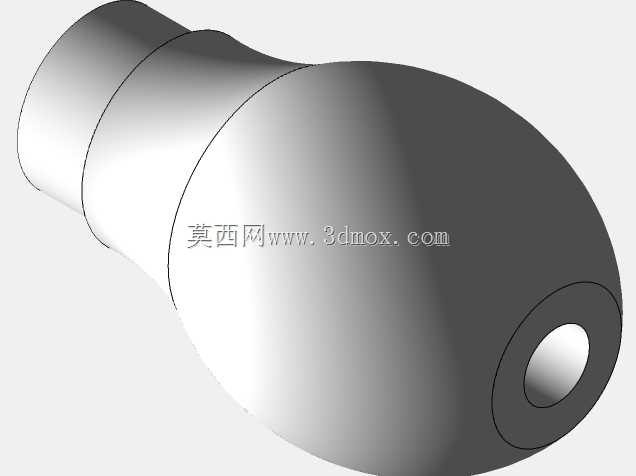

　　结构设计上，主轴采用两端支撑的贯通布局，钻夹头布置在主轴前端，夹持段保留标准锥面配合接口，可适配常规小直径麻花钻；中部传动腔将大齿圈空套在主轴外侧，齿圈端面与摇柄转轴的主动锥齿啮合，两侧对称布置的小锥齿轮把扭矩传递到与主轴固连的输出端，对称齿组抵消单侧啮合带来的径向偏载，摇动手柄时主轴不会因齿轮反作用力出现别卡。手柄部分采用纺锤形握持曲面，尾端手柄直径放大贴合掌心，前端靠近夹头处设置辅助握持段，钻孔施压时双手可分别在两端施加轴向进给力，避免单手握持时机身偏转。

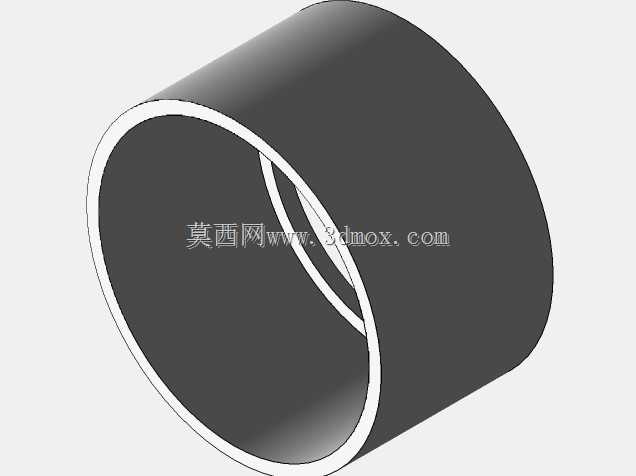

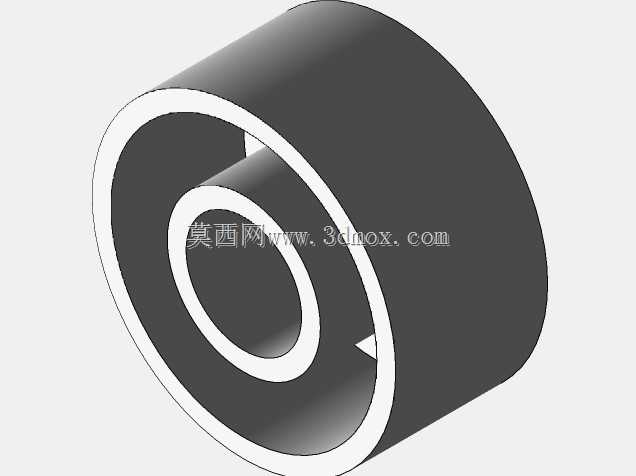

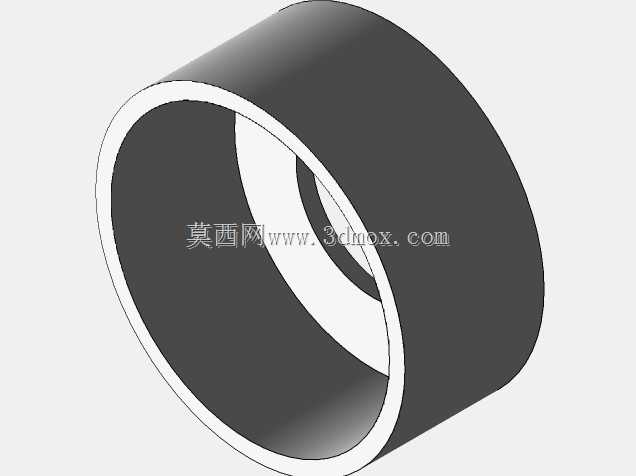

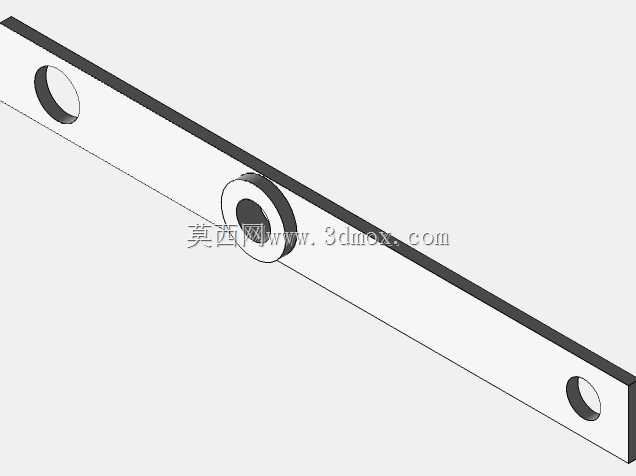

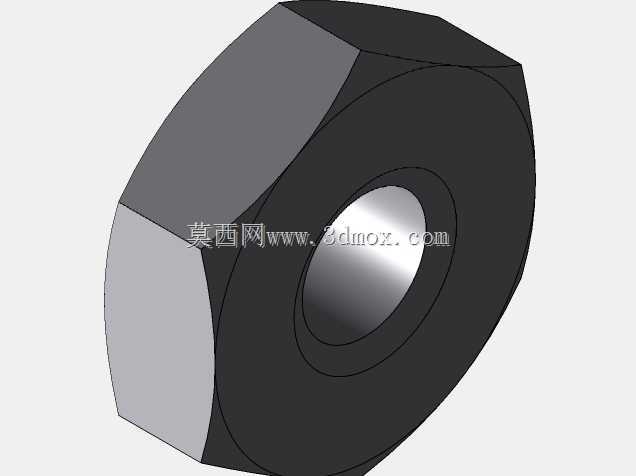

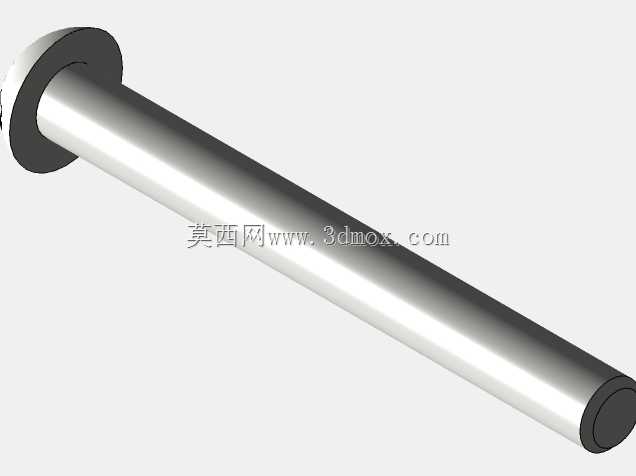

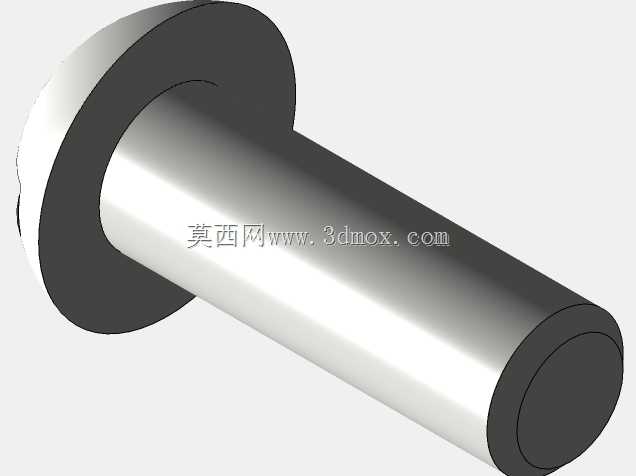

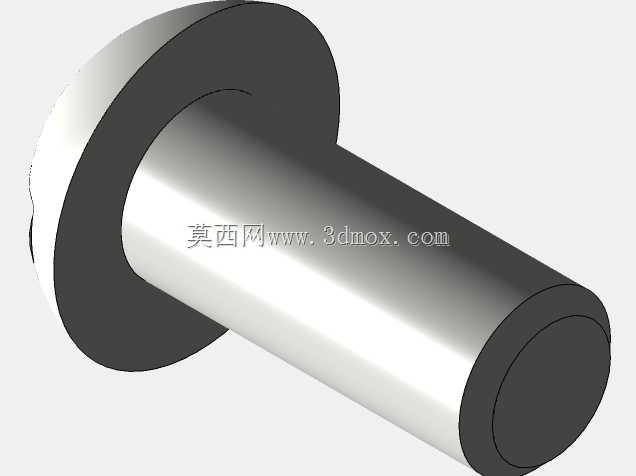

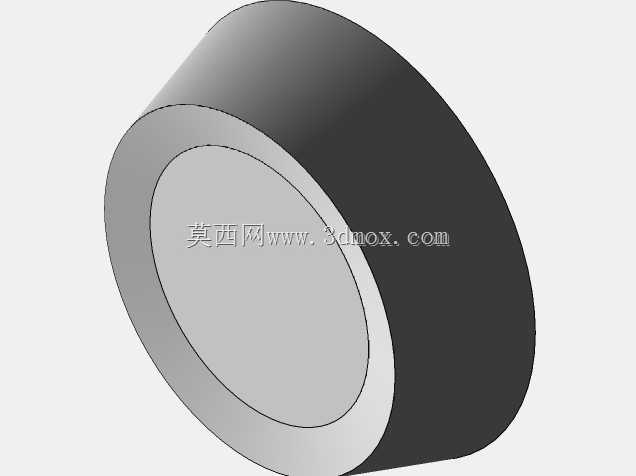

　　外形边界方面，整机沿主轴方向的总长覆盖两端手柄，摇柄回转半径以齿圈外缘为基准向外延伸，建模时已预留摇柄整周转动的运动包络空间，传动腔外侧的护板轮廓完全包覆齿轮啮合区域，仅在转轴穿出位置留出配合间隙，既防止作业时衣物、碎屑卷入齿面，也能维持齿轮啮合位置的润滑脂留存。安装配合层面，钻夹头与主轴端头的配合段设置定位轴肩，齿轮与主轴的连接位采用平键传递扭矩，各回转支撑处预留轴承安装位，轴向通过轴用挡圈限定齿圈与锥齿轮的窜动间隙；现场装配时可先将主轴穿入护板腔体，依次装入两侧锥齿轮、啮合齿圈，再扣合两侧护板锁紧固定，最后装入手柄与摇柄组件，各零件的拆装顺序无需专用工装即可完成维护。齿圈采用大减速比设计，摇柄转动多圈才带动主轴旋转一圈，输入力臂更长，手工施加较小的摇动力即可在钻端获得足够钻削扭矩，针对薄件钻孔不易崩边，也能避免电动工具高速转动导致的钻头烧损问题。
