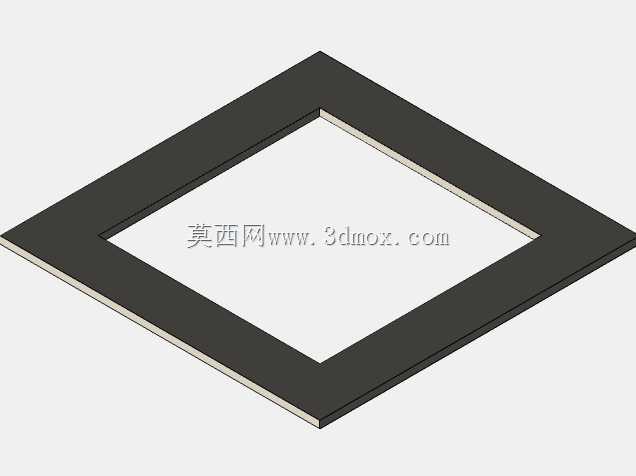

方形嵌入式安装边框结构设计

　　这款方形框体结构主要面向嵌入式安装场景设计，在通讯终端、小型电子设备的面板装配环节有着广泛应用，可作为显示模组、触控面板、功能盖板的外围承载固定构件，实现内嵌部件与设备外壳的平顺衔接。从结构设计逻辑来看，整体采用等宽边框布局，框体截面做了分层厚度设计，外层边框厚度大于内层承托边，安装时外层边框可贴合设备外壳的安装面，内层凸起的承托边刚好卡入预设的安装方孔内，形成径向定位，避免装配后框体出现横向窜动。承托边的台阶高度经过匹配计算，刚好适配常规内嵌面板的厚度，安装后面板表面与框体上表面保持齐平，无突出或凹陷，既保证外观的整体性，也能避免缝隙积灰。框体的边角做了小半径圆角过渡，没有尖锐棱角，一方面可以降低安装过程中划伤操作人员、

　　刮损配套部件绝缘层的风险，另一方面也能减少应力集中，提升框体长期使用的结构强度，避免受外力冲击时边角处出现开裂。在安装边界设计上，框体外轮廓尺寸与设备面板的预留安装孔位保持0.1-0.2mm的间隙配合，既不会因为间隙过大导致装配后框体松动，也不会因为间隙过小造成安装卡滞，适配常规的卡扣固定或者背胶粘接两种装配方式，不需要额外设计复杂的连接结构，装配效率更高。框体的内轮廓尺寸根据内嵌部件的可视区域做了避让设计，不会遮挡内嵌显示或触控部件的有效工作区域，边框宽度经过优化，在保证结构强度足够的前提下尽可能缩窄，提升设备正面的视觉屏占比。从实际使用场景出发，这款框体还兼顾了一定的密封防护作用，框体与安装面接触的一侧预留了密封胶条的安装槽位，

　　装配时加装薄型密封胶条，即可实现IP54级别的基础防护，阻挡日常使用中的灰尘、溅水进入设备内部，保护内部电子元器件。在建模过程中，所有配合尺寸都做了公差标注参考，承托面的平面度公差控制在0.05mm以内，保证内嵌部件安装后不会出现翘曲，避免触控失灵、显示漏光等问题。框体的壁厚设计均匀，整体壁厚保持在2mm，适合采用注塑工艺批量生产，不会出现壁厚不均导致的缩痕、翘曲等成型缺陷，量产良率更有保障。
