Arduino开源控制板结构设计方案

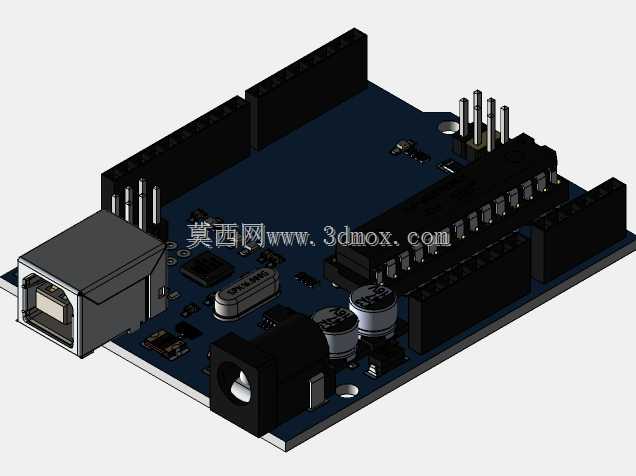

　　这款开源主控板的结构设计，完全围绕嵌入式开发场景的实际使用需求展开，在有限的板卡空间内完成了电源输入、程序下载、外设扩展三类核心功能的布局整合。板载USB-B型接口放置在板边侧方，既方便日常调试时插拔数据线，也不会占用板卡上方的扩展排针区域，避免接线时出现线缆干涉的问题；直流电源座布置在板卡同侧边角位置，支持外部直流电源直接供电，适配桌面调试、小型设备集成等不同供电场景，电源接口旁预留的电容安装位，可有效滤除电源输入纹波，提升主控运行稳定性。板卡两侧的排针采用标准2.54mm间距设计，完全兼容通用面包板、扩展盾板的安装尺寸，数字IO、模拟输入、电源引脚的排布顺序遵循开源社区通用规范，开发者无需额外查阅引脚定义即可快速完成外设接线，

　　排针高度选用常规直插规格，既保证插装后的连接可靠性，也不会因排针过高导致整体安装尺寸超限。板载复位按键布置在排针旁的易操作位置，调试过程中无需拔插线缆即可完成主控重启，晶振、芯片等核心元器件均布置在板卡中部区域，远离电源输入、接口等易受外力磕碰的位置，降低日常使用中元器件损坏的概率。从安装边界来看，板卡整体采用矩形轮廓设计，四个边角预留的安装孔位匹配标准M3螺丝尺寸，可直接固定在亚克力外壳、设备安装支架上，安装孔位周边做了铺铜隔离处理，避免螺丝紧固时造成板卡电路短路。设计过程中充分考虑了不同使用场景的兼容性，板卡整体厚度控制在1.6mm标准PCB厚度范围内，叠层设计兼顾信号完整性与成本控制，电源走线做了加宽处理，

　　可承载更大的供电电流，信号走线遵循最短路径原则，减少高速信号传输过程中的干扰问题。所有外接接口的插拔方向均朝向板卡外侧，接线后线缆不会弯折到板卡上方的扩展区域，方便开发者叠加各类功能扩展板，实现传感器采集、电机驱动、通讯传输等不同功能的快速搭建，不管是用于电子类课程教学演示、个人DIY项目开发，还是小型智能设备的主控单元集成，这套结构设计都能满足常规使用的安装与功能需求，元器件布局充分考虑了手工焊接的可操作性，焊盘尺寸预留了足够的焊接空间，即使是新手开发者也能顺利完成元器件的焊接组装。
