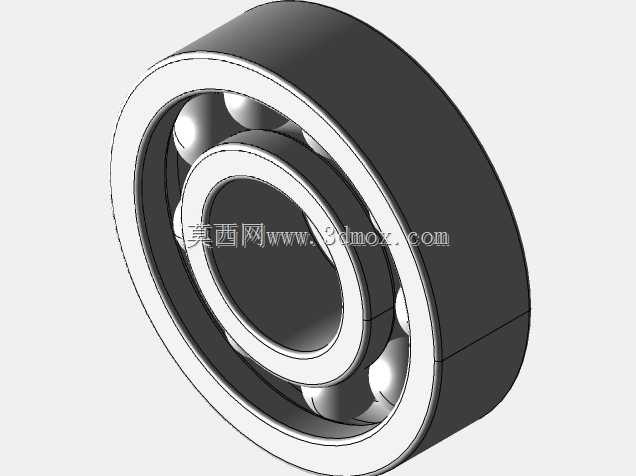

深沟球6203滚动轴承结构设计

在中小型传动结构的设计选型工作中，6203规格的深沟球轴承是应用覆盖度极高的一类支承部件，从普通民用机电设备的电机端盖支承，到轻工输送线的从动辊筒转轴定位，再到小型机床的辅助进给轴转动支承，甚至家用电动工具的输出轴限位结构中，都能见到这类轴承的应用身影。这类轴承的核心功能是承担转轴运行过程中的径向载荷，同时可兼顾一定比例的双向轴向载荷，在转速适配区间内，能有效降低轴系转动过程中的摩擦阻力，约束转轴的径向与轴向窜动，保证轴上传动件的啮合精度与运行稳定性。从结构设计逻辑来看，这款轴承采用典型的深沟滚道构型，内圈与轴颈采用过盈配合实现周向固定，外圈与安装座孔采用过渡或间隙配合适配不同的装配需求，中间的滚动体为均匀排布的钢制滚珠，通过冲压保持架实现等间距分隔，避免滚珠在运转过程中发生相互摩擦挤压，同时引导滚珠在滚道内稳定循环滚动。从安装边界尺寸来看，该轴承的外径为42毫米，可适配对应直径的轴承座安装孔位，内圈孔径为17毫米，匹配同直径的转轴轴颈尺寸，轴承整体宽度为12毫米，在设计轴系的轴向定位台阶时，需要预留对应的安装空间，同时要保证轴肩与座孔挡肩的高度不超过轴承内、外圈的倒角尺寸，避免装配时出现干涉无法到位的问题。在实际建模过程中，需要严格把控滚道的曲率半径与滚珠直径的匹配关系，滚道沟曲率通常取滚珠直径的0.515到0.53倍，既保证滚珠与滚道有足够的接触面积降低接触应力，又不会因为沟度过深导致装配难度上升、运转摩擦阻力增大。同时要注意保持架的兜孔间隙设计，既要给滚珠留出足够的运转活动空间，避免卡滞，又不能间隙过大导致滚珠在高速运转时出现窜动引发振动噪声。这类轴承的密封结构通常会根据应用场景选配，开式结构多用于有定期润滑维护的闭式传动箱体内，带防尘盖或密封圈的结构则可用于粉尘、水汽较多的开放工况，无需频繁补充润滑脂，降低设备的维护频次。在做轴系刚度校核时，需要结合该轴承的额定动载荷、额定静载荷参数，匹配设备的实际运行载荷、转速工况，计算轴承的预期使用寿命，确保选型的轴承能满足设备全生命周期的运行需求，避免出现早期疲劳点蚀、磨损过快等失效问题。建模时还要注意倒角、圆角等细节特征的还原，这些工艺特征不仅是加工过程中避免应力集中的必要结构，也直接影响装配过程的顺畅度，若忽略这些细节，后续生成工程图或做装配仿真时，很容易出现装配干涉、应力计算结果失真的问题。
