CNC路由器主轴电机安装适配板支架

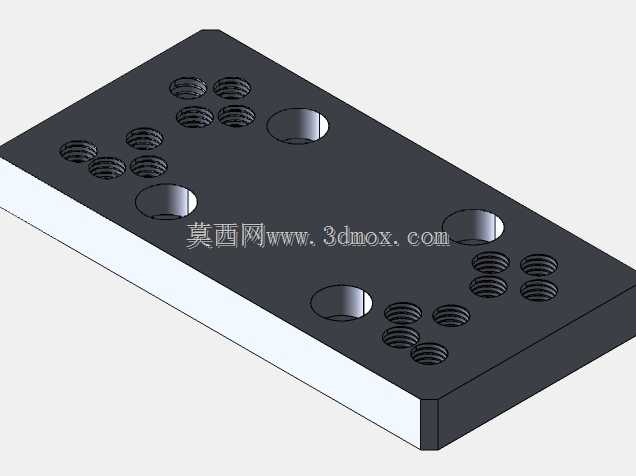

　　在数控雕刻、小型CNC加工场景中，主轴电机的安装稳定性直接决定加工精度与切削表现，这款适配板正是为解决多规格主轴电机快速装夹、统一安装基准而设计的承载构件。日常设备改造、DIY数控机搭建时，经常遇到不同外径主轴电机与原有龙门安装面孔位不匹配的问题，这块板件作为中间过渡载体，可兼容多种尺寸的主轴夹具安装，无需在原有设备横梁上重新打孔攻丝，避免破坏原有结构刚性。从结构设计来看，板件采用矩形平板基体，厚度方向预留足够的抗弯截面模量，在主轴高速切削产生径向切削力时，可避免板件出现挠曲变形，保障主轴回转轴线与工作台面的垂直度。板面上分布的多组螺纹孔，按照不同规格主轴夹具的安装孔距做了阵列排布，覆盖市面常见的300W到2.2KW风冷、

　　水冷主轴的夹具安装尺寸，同时预留的大直径光孔用于将适配板整体固定在CNC路由器的龙门移动滑台上，孔位公差按照H7级精度设计，安装时可通过销钉做定位基准，消除装配间隙带来的振动误差。设计过程中优先考虑安装边界的兼容性，板件的长宽尺寸适配多数小型桌面级CNC、广告雕刻机的滑台安装面宽度，边缘做了倒角处理，避免装配时划伤操作人员，所有螺纹孔均做了攻丝深度预留，保证夹具安装时螺丝旋入深度达到螺纹直径的1.5倍以上，满足切削工况下的连接强度要求。实际使用时，操作人员可根据所选主轴的直径，匹配对应的抱箍夹具，直接通过板上对应孔位完成固定，再将整块适配板锁紧在设备移动轴上，大幅缩短主轴更换、设备调试的周期，

　　同时统一的安装基准也能减少每次更换主轴后的同轴度校准工作量。板件上的孔位排布避开了主轴夹具的锁紧调节位置，不会出现安装干涉，不同孔组之间的间距经过受力校核，保证主轴切削时的受力点落在板件的支撑范围内，不会出现悬臂受力导致的板件翘曲问题。
