2.8寸带触控转接功能TFT液晶显示模组

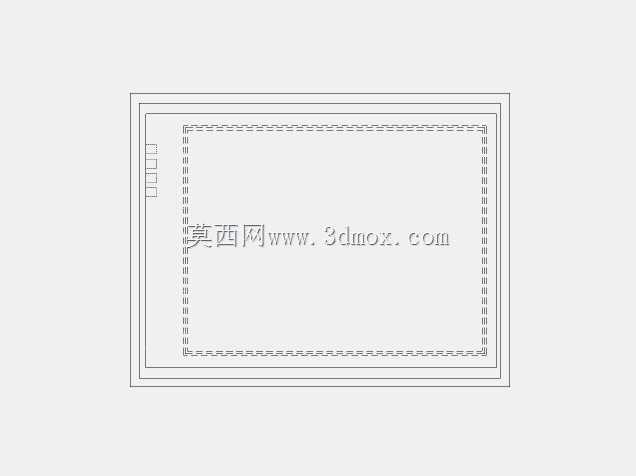

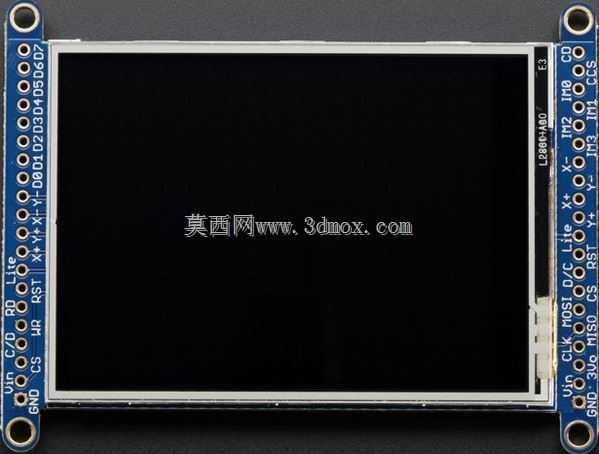

　　这款带触摸屏转接板的TFT LCD显示组件，在嵌入式开发、小型手持终端、工业检测手持设备、便携数据采集终端等场景中有着极高的适配性，很多做小型人机交互界面的工程师在选型时，都会优先考虑这类集成转接设计的模组，省去了自行设计显示驱动转接电路的大量调试工作。从实际功能来看，这块2.8英寸的TFT屏本身具备成熟的彩色显示能力，搭配的电阻式触控层可以满足常规的点选、滑动交互需求，板载的转接电路直接把屏幕的FPC引脚转换成通用的排针接口，不需要额外做FPC座的焊接适配，普通的开发板直插就能完成硬件连接，大幅降低了小批量样机的打样调试周期。做结构设计的时候要注意，这块模组的安装边界需要预留出转接板的突出尺寸，屏幕的有效显示区域居中布置，

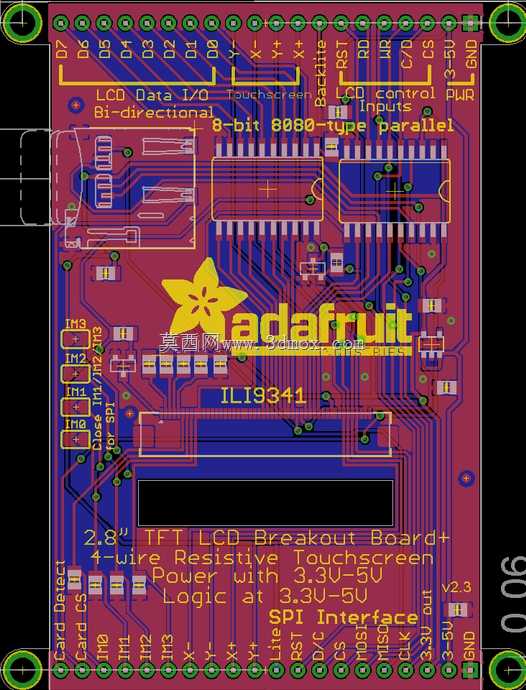

　　触控层的感应范围完全覆盖显示区域，转接板上的接口排布在屏幕侧边，做外壳设计的时候要在对应位置预留排针或者排线的过孔，避免安装时出现结构干涉。设计思路上，这类转接板的核心作用是把屏幕原厂的高密度FPC接口转换成通用开发板兼容的标准引脚，板载的必要阻容件已经完成了驱动电路的匹配，不需要工程师再自行计算驱动电路的参数，只要按照引脚定义连接对应的SPI或者并行接口，就能快速点亮屏幕实现触控功能。实际应用中，这类模组常被用在小型环境检测设备的显示交互端、便携仓储扫码终端的操作界面、学生电子设计竞赛的人机交互模块，还有一些小型工业控制单元的参数显示面板，因为集成了转接功能，不需要额外绘制显示驱动的PCB，对于快速验证产品原型的项目来说，

　　能把硬件调试的时间压缩近三分之一。结构建模的时候要注意，屏幕的总厚度包含背光层、液晶层、触控层和转接板的堆叠厚度，安装孔位的位置要和转接板上的定位孔对应，做外壳视窗的时候要给屏幕边缘预留0.2mm左右的装配间隙，避免外壳压到屏幕边缘造成显示异常，转接板上的元件高度也要纳入尺寸校核范围，避免外壳内壁和板载元件出现碰撞。另外，触控层的引出引脚已经和屏幕引脚整合在转接板上，不需要单独飞线连接触控芯片，整体的集成度很高，做整机布线的时候只需要一组排线就能同时完成显示和触控的信号传输，减少了整机内部的走线数量，对于内部空间紧凑的便携设备来说非常友好。
