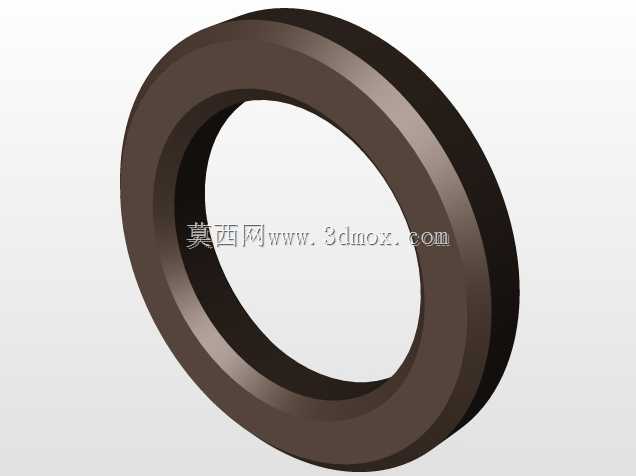

旋转轴用唇形密封圈结构三维设计

　　这类环形密封件主要应用在各类旋转轴的动密封场景中，不管是家电洗涤设备的主轴传动部位，还是工业泵、减速机的输出轴位置，都能看到同结构密封件的身影，核心作用是阻隔设备内部润滑介质向外渗漏，同时阻挡外界的灰尘、水汽、杂质侵入设备腔体内部，避免传动部件出现异常磨损、润滑失效的问题。从结构设计逻辑来看，该零件采用截面为不对称梯形的环形结构，内圈唇口与旋转轴表面过盈配合，外圈与安装腔体的内壁紧密贴合，安装时唇口方向需朝向设备内部的储油腔，才能保证密封唇在介质压力作用下更紧密地贴合轴面，压力越高密封贴合度越强，不会出现介质泄漏的问题。在实际选型匹配过程中，首先要确认安装边界的尺寸参数：外圈的外径尺寸需要和腔体安装孔采用基孔制过盈配合，

　　保证外圈在腔体内不会随轴转动，也不会出现外圈渗漏的问题；内圈唇口的内径尺寸要比适配轴径小0.5-1mm，形成稳定的过盈量，过盈量太小会导致密封压力不足出现渗漏，过盈量太大则会加剧唇口磨损，缩短密封件的使用寿命。零件的轴向宽度需要匹配安装槽的深度，预留10%-15%的轴向压缩量，避免安装后出现轴向窜动导致密封失效。从材料适配角度，这类密封件多采用丁腈橡胶或者氟橡胶材质，丁腈橡胶适配常规矿物润滑油、工作温度在-40℃到120℃的场景，成本较低适合民用家电类设备使用；氟橡胶则适配高温、腐蚀性介质的工业场景，耐温范围可达-20℃到200℃，抗老化性能更强。建模过程中需要重点关注唇口的倒角过渡，不能出现尖锐棱角，

　　避免安装时划伤唇口导致密封失效，同时要保证环形结构的圆度公差，整圈的壁厚差不能超过0.1mm，否则会出现局部贴合压力不均，使用过程中出现偏磨渗漏的问题。在实际装配环节，需要在轴端加装导向倒角，避免装配时轴端的键槽、台阶划伤密封唇口，装配前需要在唇口位置涂抹少量润滑脂，降低初始运转阶段的干摩擦磨损，延长密封件的使用寿命。这类密封结构属于接触式动密封，结构简单安装方便，占用安装空间小，在中低速旋转轴的密封场景中应用极为广泛，相比非接触式的迷宫密封，它的密封性能更好，不需要复杂的腔体加工结构，成本优势明显，适合批量配套使用。
