管道布线用螺纹O形支管接头结构

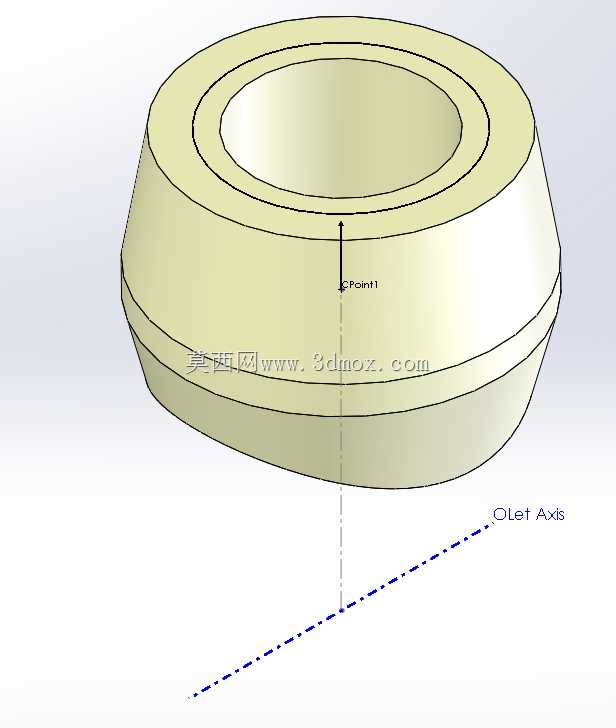

　　在工业流体输送、工艺管线布设场景中，支管台类接头是主管路引出分支回路的核心连接部件，这款螺纹O形支管接头，主要针对中小口径管线的分支引出需求设计，替代传统的开孔焊接补强工艺，降低现场施工的焊接作业量与焊缝渗漏风险。从结构设计来看，接头整体采用外锥面过渡的台体结构，下端贴合主管外壁的弧面做了适配性修型，安装时可紧密贴合主管开孔周边的管壁，分散分支管路带来的应力集中，避免长期运行中主管开孔位置出现疲劳裂纹。接头内部为贯通的流道结构，上端加工标准内螺纹接口，可直接对接外螺纹的分支管线、仪表引压管或者小型支路阀门，无需额外配置转换接头，减少管路连接节点的泄漏点。设计过程中重点考量了安装边界的适配性，

　　接头整体高度控制在常规管线保温层厚度允许范围内，不会因为接头突出过高导致保温层包覆出现空鼓、缝隙，外轮廓的锥面过渡也能让保温材料更好地贴合接头外壁，降低管线运行中的冷量或者热量损耗。接头与主管连接的位置，预留了足够的焊接或者卡接操作空间，现场安装时不需要使用特殊工装，常规管线施工工具即可完成定位与固定。在实际应用场景中，这类接头广泛用于化工流体管线、建筑给排水支管引出、压缩空气管路分支、液压站小流量回路引出等场景，相比传统的焊接支管，这款O形结构的接头在安装时不需要对主管开孔位置做额外的补强板焊接，接头本体的加厚结构已经满足管线压力等级下的强度要求，可适配中低压工况下的绝大多数管线分支需求。流道内部做了平滑过渡处理，

　　避免介质在分支位置出现涡流区，减少介质输送过程中的阻力损失，同时也避免杂质在分支位置沉积造成管路堵塞。针对不同管径的主管，这款接头的贴合弧面可做对应参数调整，建模过程中已经预留了参数化调整的基准，以接头轴线为定位基准，可快速修改接头整体高度、内螺纹规格、底部贴合弧面的曲率半径，匹配不同公称直径的主管安装需求，不需要重新从零开始构建模型，能大幅提升管线设计阶段的建模效率。接头的外形轮廓没有尖锐棱角，所有过渡位置都做了小圆角处理，既避免安装过程中划伤施工人员，也能降低应力集中系数，提升接头长期承压运行的结构稳定性。
