紧凑型行星齿轮传动结构三维设计

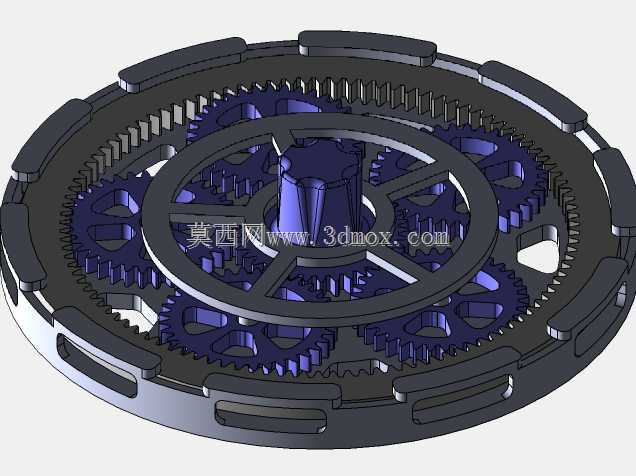

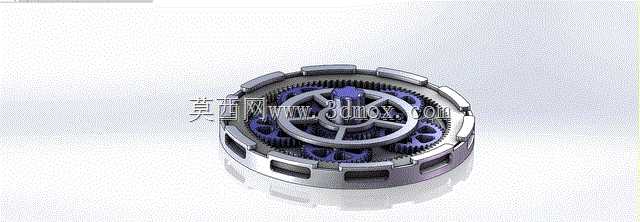

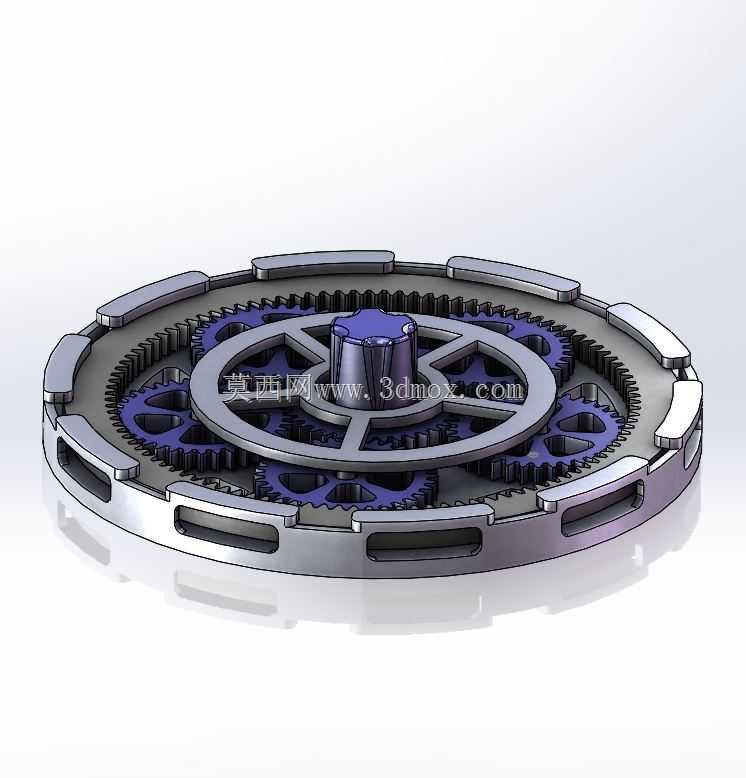

　　在中小功率传动场景中，行星轮系的应用覆盖了从伺服执行端到小型动力输出端的诸多环节，这套行星齿轮结构的设计核心，是在有限的径向安装空间内实现稳定的大减速比动力传递。从结构布局来看，该轮系采用内齿圈固定、太阳轮输入、行星架输出的经典排布，三个行星轮沿太阳轮周向均布，这种排布方式能将输入载荷均匀拆分到三个啮合点上，相比平行轴直齿轮传动，同等承载能力下径向尺寸可压缩40%以上，非常适合安装空间局促的通讯设备调焦机构、小型伺服传动工位、便携工具动力输出端这类对体积有严格限制的场景。设计过程中首先要卡准安装边界：内齿圈的外圆直接作为组件的外壳定位面，外圈预留的卡槽用于和设备基体做周向防转固定，不需要额外设计连接法兰，能进一步压缩轴向安装尺寸；

　　行星架的输出端采用一体式辐条结构，既保证了行星轮销轴的安装定位精度，又避免了分体式装配带来的累积误差，输出端的中心孔可直接对接负载轴，通过平键传递扭矩，适配常规的轴系连接标准。啮合参数的匹配上，太阳轮与行星轮、行星轮与内齿圈均采用渐开线直齿啮合，齿侧间隙控制在0.02-0.04mm区间，既保证正反转切换时无明显回程间隙，又能避免加工误差导致的卡滞问题；行星轮通过滚针轴承安装在固定销轴上，销轴与行星架的安装孔采用过盈配合，装配时需要保证三个销轴的位置度公差在0.01mm以内，否则会出现轮系运转卡滞、载荷分布不均导致的齿面偏磨问题。实际应用中，这类行星轮系常作为二级减速的末级结构，搭配前级的平行轴齿轮或者蜗轮蜗杆结构，可实现10:

　　1到100:1区间的减速比输出，运转时三个行星轮同时参与啮合，整体传动效率能保持在90%以上，运转噪音比同参数的平行轴轮系低5-8分贝，适合对噪音控制有要求的民用通讯设备、小型办公自动化设备内部传动场景。设计时还需要考虑润滑边界，内齿圈与行星架之间预留的密封槽可安装微型密封圈，内部填充润滑脂后可实现长期免维护运转，不需要额外设计润滑油路，进一步降低了配套设备的维护成本；轮系的轴向定位通过两端的挡圈实现，输入端太阳轮的轴伸长度可根据对接电机的尺寸灵活调整，不需要改动核心轮系参数，具备较强的适配性，可直接移植到不同功率等级的同尺寸传动工位中。
