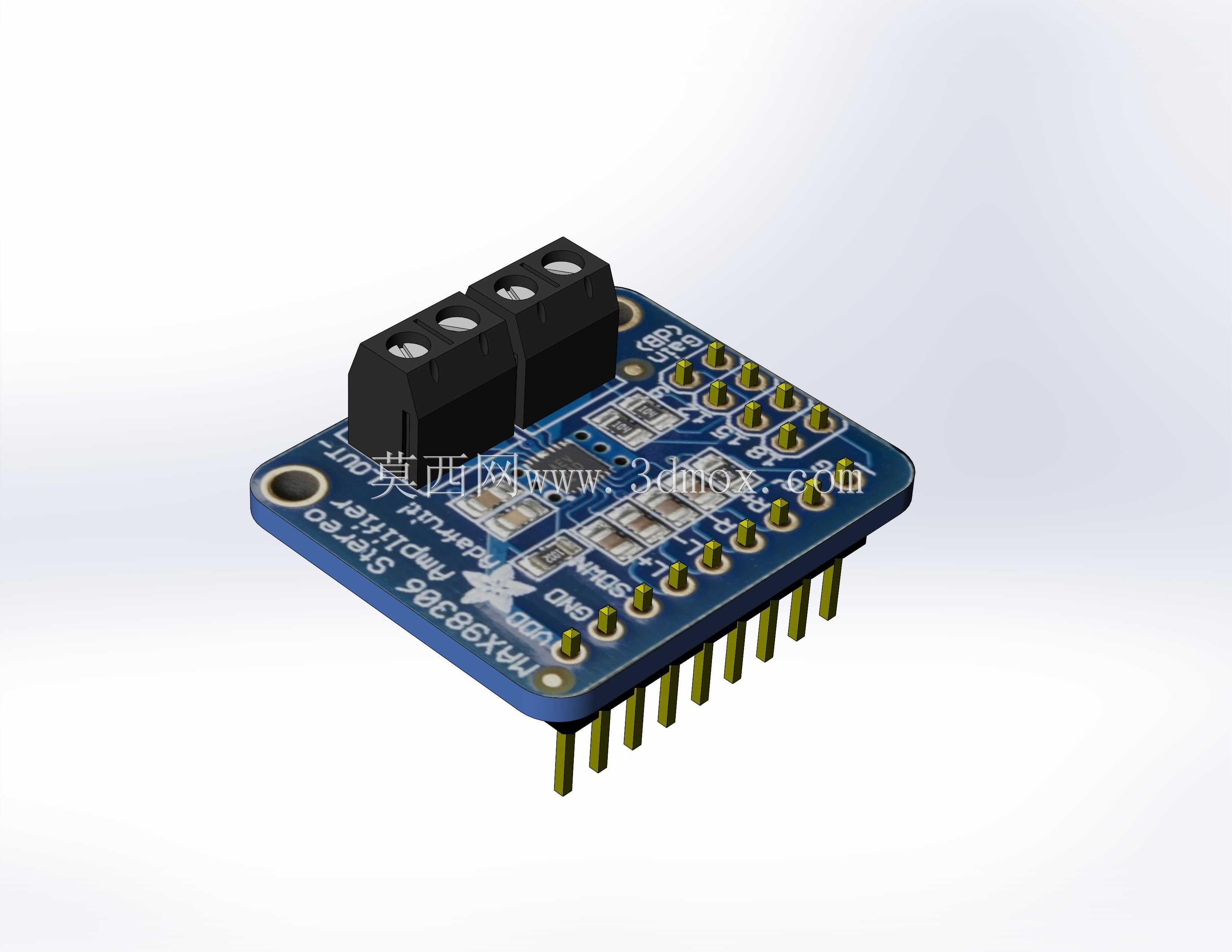

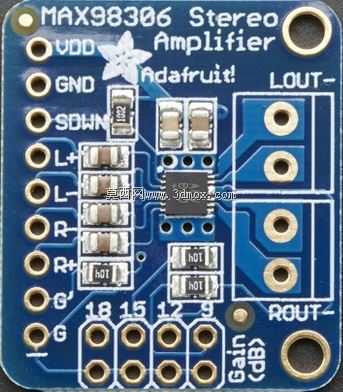

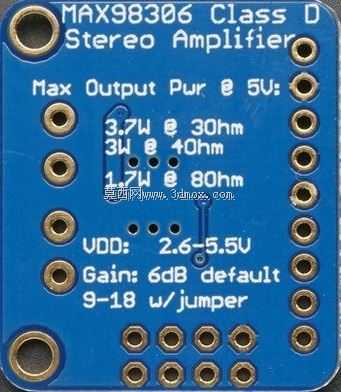

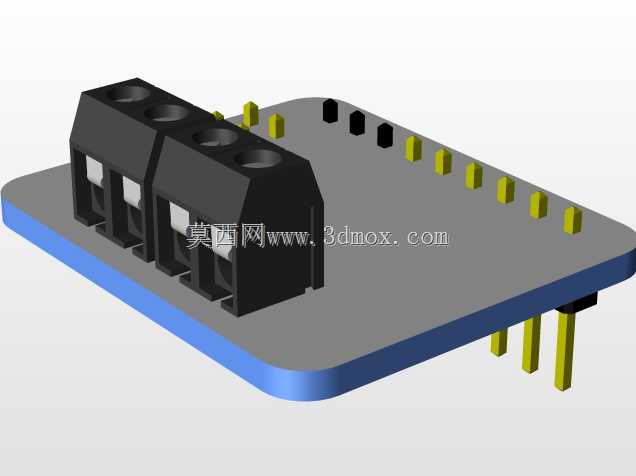

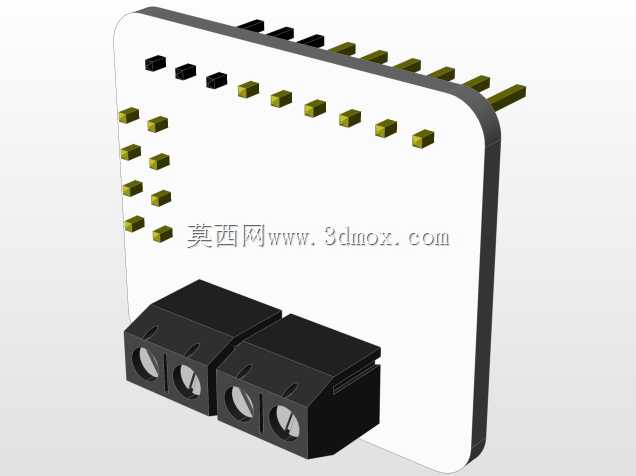

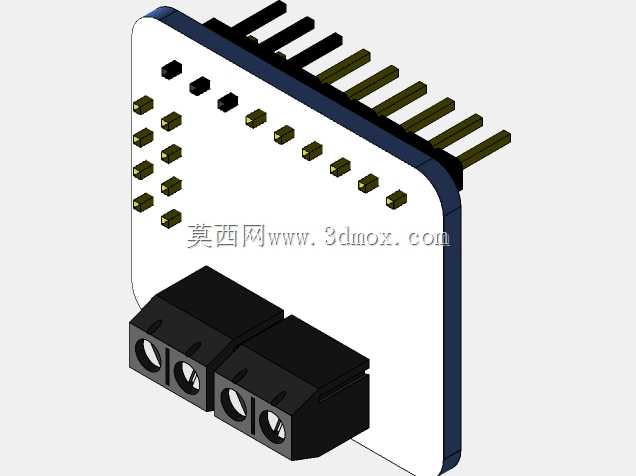

Arduino音频放大器扩展板结构设计

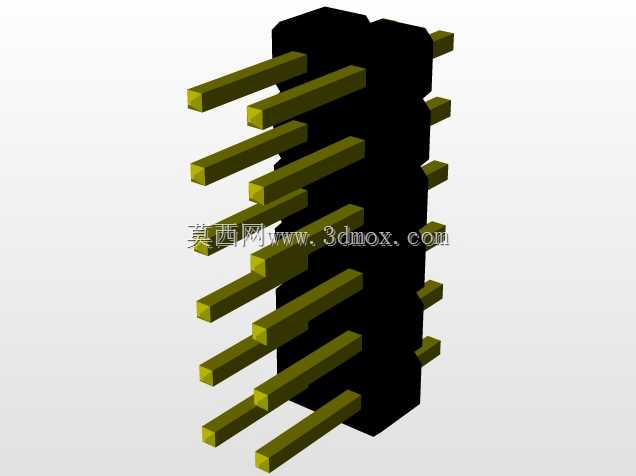

　　这款音频放大扩展模块主要面向嵌入式音频开发场景，可直接插接在标准Arduino控制板上，为小型音频播放、语音提示、音效输出类项目提供功率放大能力，解决主控板IO引脚直接驱动扬声器时输出功率不足、音质失真的问题，常见应用在互动装置语音播报、小型智能设备音频输出、DIY桌面音响、创客项目音效模块等场景中。模块整体采用矩形PCB布局，板载核心音频放大芯片，外围搭配贴片阻容元件构成信号调理电路，板边一侧布置两排标准2.54mm间距排针，排针引脚定义完全匹配Arduino主控板的对应插针位置，可实现无导线直插安装，省去额外接线的工序，降低组装出错概率；板端另一侧布置大电流接线端子，用于直接外接扬声器负载，端子采用螺丝锁紧结构，

　　可适配不同线径的音频输出导线，连接可靠性远高于普通插针结构，避免设备移动、振动过程中出现音频输出断线的问题。设计过程中优先考虑了安装兼容性，排针的伸出长度、PCB板的整体厚度都经过匹配校核，插接后模块与主控板之间预留足够散热间隙，不会遮挡主控板上的USB接口、电源接口等常用外接端口，也不会和其他叠加的扩展板产生结构干涉。PCB上的元件布局遵循信号流向规则，音频输入通路靠近排针侧的信号引脚，功率输出通路靠近接线端子侧，大电流走线做了加宽处理，减少大信号输出时的线路压降，同时模拟信号走线与电源走线做了分区布置，降低电源纹波串入音频通路产生的底噪。板上预留的安装孔位可配合铜柱实现多层扩展板的堆叠固定，也可单独将模块固定在设备壳体内部，

　　安装孔的位置尺寸兼容通用创客项目的安装孔距标准，不需要额外定制固定支架。模块的引脚定义完全兼容通用音频扩展板的标准定义，开发者可直接套用成熟的驱动代码，不需要重新做引脚映射，缩短项目开发周期；板上的元件排布高度经过统一管控，最高元件为顶部的接线端子，整体元件高度控制在合理范围内，插接后不会因为元件过高导致设备外壳无法合盖，适配多数常规开源硬件项目的壳体设计尺寸。
