板翅式油冷却器换热设备三维设计

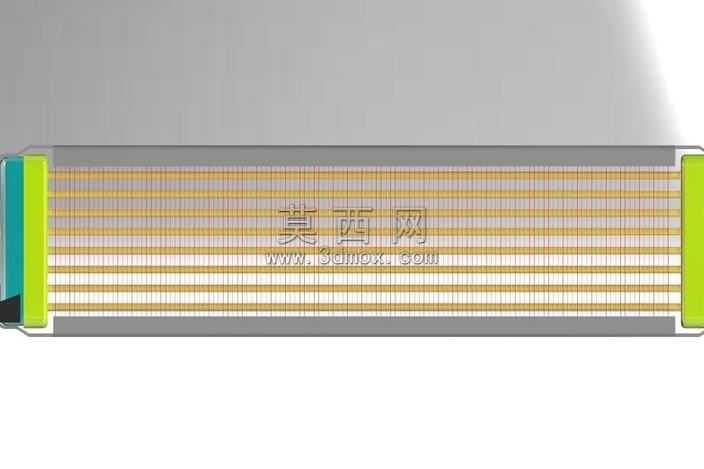

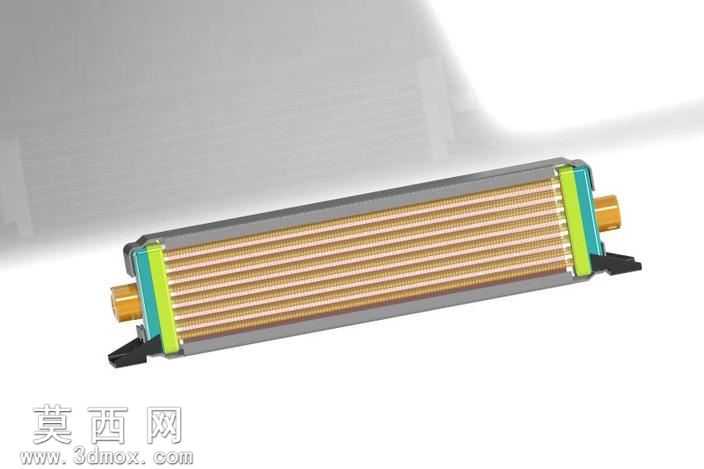

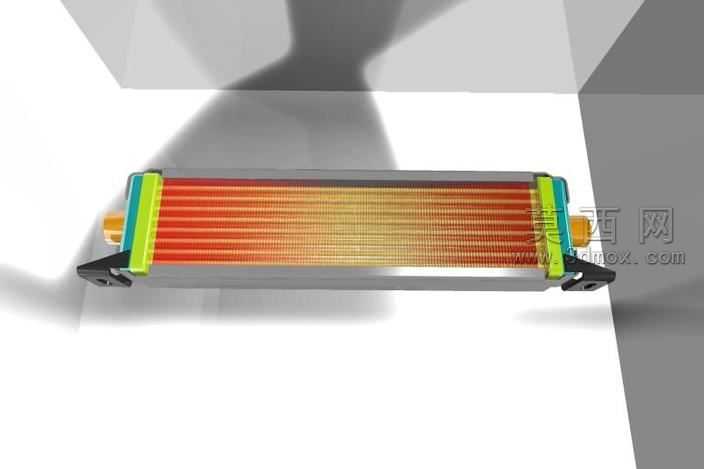

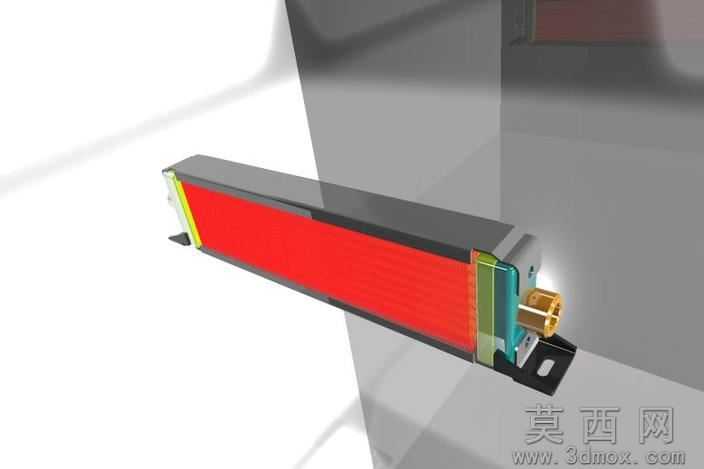

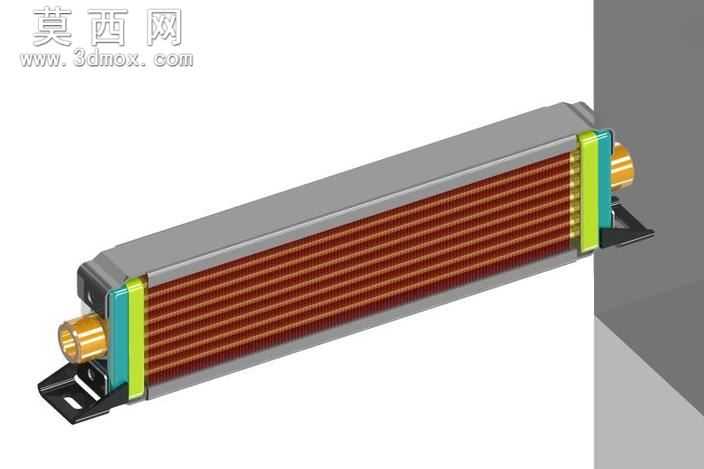

本作品为板翅结构油冷却器的三维参数化设计成果，建模阶段采用Creo Parametric软件完成全参数化特征构建，首先以自顶向下的设计思路搭建整体装配骨架，先确定冷却器的核心安装尺寸、流体接口位置与整体外形边界，再拆分出端盖、散热芯体、侧边封条、安装支架、流体接头等独立零部件逐一建模。建模过程中对散热芯体的多层翅片结构采用阵列特征实现，严格控制翅片间距、流道高度与芯体整体厚度的参数关联，保证修改整体尺寸时芯体结构可同步更新，避免特征报错。端盖部分采用拉伸与切除特征构建流体腔室，对接头位置做了安装让位与密封槽的细节设计，安装支架则通过钣金特征完成折弯、安装孔与加强筋的构建，还原实际冲压钣金件的结构形态。材质与渲染阶段，针对不同零部件赋予对应材质属性：散热芯体的翅片与流体通道赋予紫铜材质，调整金属粗糙度与反射参数还原铜材的暖调金属质感；端盖与侧边封条赋予铝合金材质，设置适度的磨砂金属质感区分于铜质芯体；密封胶条部分赋予耐油橡胶材质，调整漫反射颜色与低反光参数还原橡胶的哑光质感；安装支架赋予黑色喷塑钢材材质，添加细微的颗粒纹理模拟喷塑表面的质感。渲染阶段采用工作室环境光，搭配侧方主光与补光突出芯体的层叠结构，清晰展示翅片的排列形态与各部件的装配关系。结构设计上，该油冷却器采用逆流式换热流道布局，油液从一端接头进入芯体流道，在多层翅片构成的流道内分散流动，通过铜质翅片与外侧空气或冷却介质完成热量交换，最终从另一端接头流出；两端的密封结构采用胶条压紧式设计，避免油液渗漏，侧边封条与芯体采用焊接式密封结构保证流道密闭性，底部的安装支架设置长圆形安装孔，可适配一定范围内的安装位置偏差，降低现场安装的对位难度。整体设计兼顾了换热效率与结构可靠性，所有零部件的配合间隙、安装尺寸均符合工业冷却器的通用设计规范，可直接用于换热设备的方案展示、结构验证与教学演示使用。
