大会浴燃气热水换热设备三维设计

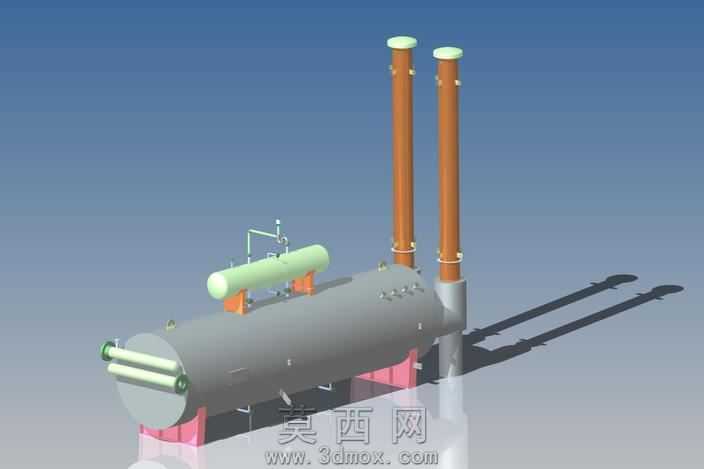

本作品为大会浴场景使用的燃气热水换热设备三维模型，整体采用卧式主罐体搭配立式排烟管路的布局设计，建模过程中严格遵循工业换热设备的实际结构比例，对各功能部件进行了精细化还原。主罐体作为核心换热载体，建模时还原了其筒身、两端封头的曲面结构，表面预留的仪表接口、管路连接位均按照实际安装规范排布，保证结构合理性。罐体上方设置的卧式小型罐体为储水或缓冲结构，通过支架与主罐体固定，配套的连接管路还原了弯头、法兰等连接细节，走向符合流体输送的工程逻辑。两根立式排烟管路垂直布置于罐体侧方，建模时还原了管路的分段连接结构、顶部防雨帽造型，以及管身的固定抱箍细节，底部与主罐体的排烟接口精准对接。罐体底部的支撑结构采用粉色支墩设计，还原了承重支撑的造型与安装位置，保证设备放置的稳定性。渲染阶段采用工业蓝渐变背景，通过光影投射突出设备的立体结构，金属罐体采用哑光灰金属材质，还原钢制设备的真实质感，管路分别采用橙棕色、浅绿等差异化材质区分不同功能管路，便于识别各系统走向。设计过程中充分考虑大流量热水供应的使用需求，整体结构布局兼顾换热效率与安装维护便利性，各部件的装配关系完全符合实际工业设备的组装逻辑，可用于换热设备原理演示、工程方案展示等场景。
